Данные для расчёта привода.

Исходные величины	Варианты
	1	2	3	4	5	6	7	8	9	10
Мощность N3, кВТ	7,8	3,2	8,0	1,8	6,0	10,0	1,2	2,4	4,4	5,3
Угловая скорость ω3, рад/с	1,6π	0,8π	1,8π	1,2π	1,4π	2,0π	π	1,5π	π	0,9π

Материал червячного колеса выбрать по скорости скольжения.

Вычертить:

1. Сборочный чертёж редуктора.

2. Рабочие чертежи – червячное колесо и вал червяка. Задание №6.

Спроектировать привод с одноступенчатым червячным редуктором и цепной передачей.

рис. 6

1 – электродвигатель; 2 – муфта; 3 – червячный редуктор; 4 – цепная передача.

Данные для расчёта привода.

Исходные величины	Варианты
	1	2	3	4	5	6	7	8	9	10
Мощность N3, кВТ	7,2	8,0	9,0	10,5	11,0	12,0	6,4	5,8	5,3	4,6
Угловая скорость ω3, рад/с	2,8π	2,5π	2,7π	2,4π	2,2π	2,2π	2,6π	2,4π	2,2π	2,0π

Материал червячного колеса выбрать по скорости скольжения.

Вычертить:

1. Сборочный чертёж редуктора.

2. Рабочие чертежи – червячное колесо и вал червяка. Задание №7.

Спроектировать привод с коническим прямозубым редуктором и клиноременной передачей.

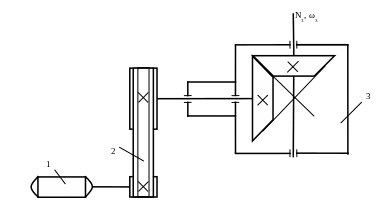

рис. 7

1 – электродвигатель; 2 – клиноременная передача; 3 – конический редуктор.

Данные для расчёта привода.

Исходные величины	Варианты
	1	2	3	4	5	6	7	8	9	10
Мощность N3, кВТ	9,0	8,2	9,0	8,8	10,0	3,6	5,0	2,7	6,8	6,8
Угловая скорость ω3, рад/с	4,2π	3,5π	5,2π	5,0π	5,5π	3,6π	4,7π	4,0π	4,4π	3,2π

Вычертить:

1. Сборочный чертёж редуктора.

2. Рабочие чертежи – ведомый шкив клиноременной передачи и вал конической шестерни. Задание №8.

Спроектировать привод с червячным редуктором и клиноременной передачей передачей.

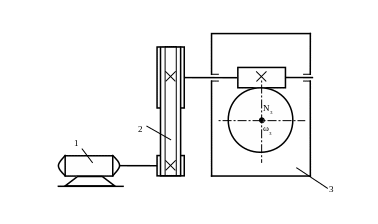

рис. 8

1 – электродвигатель; 2 – клиноременная передача; 3 – червячный редуктор.
