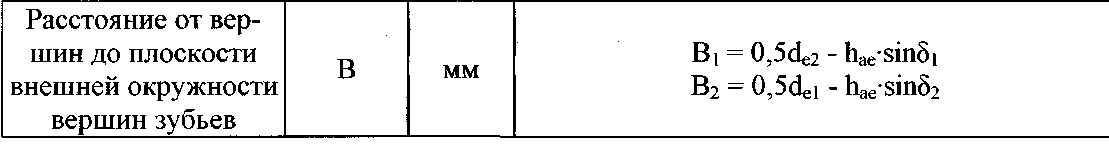

2. Геометрические параметры конического прямозубого колеса.
Параметр и его определение
|
Обозна- чение |
Размер- ность
|
Способ определения инструмент. Расчетная формула
|
1 |
2 |
3 |
4 |
Число зубьев шестерни и колеса
|
Z1
Z2 |
--
|
Подсчитывается
|
Межосевой угол передачи
|
∑
|
00
|
900 задан по конструктивным соображениям
|
Число зубьев плоского колеса |
Zc |
- |
----------- Zc= √ (Z12+Z22) |
Внешнее конусное расстояние |
Re |
мм |
Re=0,5me * Zc |
Внешний окружной модуль |
me |
мм |
Определяется по внешней стороне зуба me= he / 2,2
|
Внешняя высота зуба |
he |
мм |
Измеряется штангензубомером или штангенциркулем he=hae+ hf = 2,2me |
Внешняя высота головки зуба |
hae |
мм |
hae = me |
Внешняя высота ножки зуба |
hfe |
мм |
hfe = hae + 0,2me= 1,2me |
Среднее конусное расстояние |
Rm |
мм |
Rm = Re - 0,5b |
Ширина зубчатого венца |
b |
мм |
Измеряется линейкой b≤0,3 * Re b≤10me |
Средний окружной модуль |
mm |
мм |
mm = me * Rm/Re |
Средний делитель- ный диаметр |
dm |
мм |
dm1 = mm * Z1 dm2 = mm * Z2 |
Угол делительного конуса |
δ1 δ2 |
00 |
tgδ1 = Z1 / Z2; δ2 = 900 – δ1; sinδ1 = cosδ2; |
Передаточное число |
u |
- |
u = Z2 / Z1 |
Внешняя окружная толщина зуба |
Se |
мм |
Se = 0,5*π*me |
Угол ножки зуба |
θf |
00 |
tgθf = hf / Re |
Угол головки зуба |
θa |
00 |
θa = θf |
Угол конуса вершин |
δa |
00 |
δa1 = δ1 + θa δa2 = δ2 - θa |
Угол конуса впадин |
δf |
00 |
δf1 = δ1 + θf δf2 = δ2 – θf |
Внешний делитель- ный диаметр |
de |
мм |
de1 = me*Z1 de2 = me*Z2 |
Внешний диаметр вершин зубьев |
dae |
мм |
dae1 = de1 + 2hae* cosδ1 dae2 = de2 + 2hae* cosδ2 |
