5.Расчет червячных передач
Для червячной передачи без коррекции основные геометрические параметры определяют по следующим формулам ( рис.3):
делительный диаметр червяка
d1 = qm (1)
делительный диаметр колеса
d2 = z2m (2)
начальный диаметр червяка и начальный диаметр колеса
dω 1 = d1 (3)
dω2 = d2 (4)
диаметр вершин червяка и колеса
da1 = d1 +2Һa (5)
da2 = d2 +2Һa (6)
диаметр впадин червяка и колеса
dƒ1=d1-2hƒ (7)
dƒ2=d2-2hƒ (8)
делительное межосевое расстояние
a = aω = 0,5 ( d1+d2)=0,5 (q+z)m (9)
модуль m = 2a/(q+z2) (10)
расчетный шаг червяка и зубьев колеса
p = πm, (11)
тангенс угла подъема витков резьбы червяка и угла наклона зубьев колеса.
tgγ = z1h/πd1 = z1m/d1 = z1/q (12)

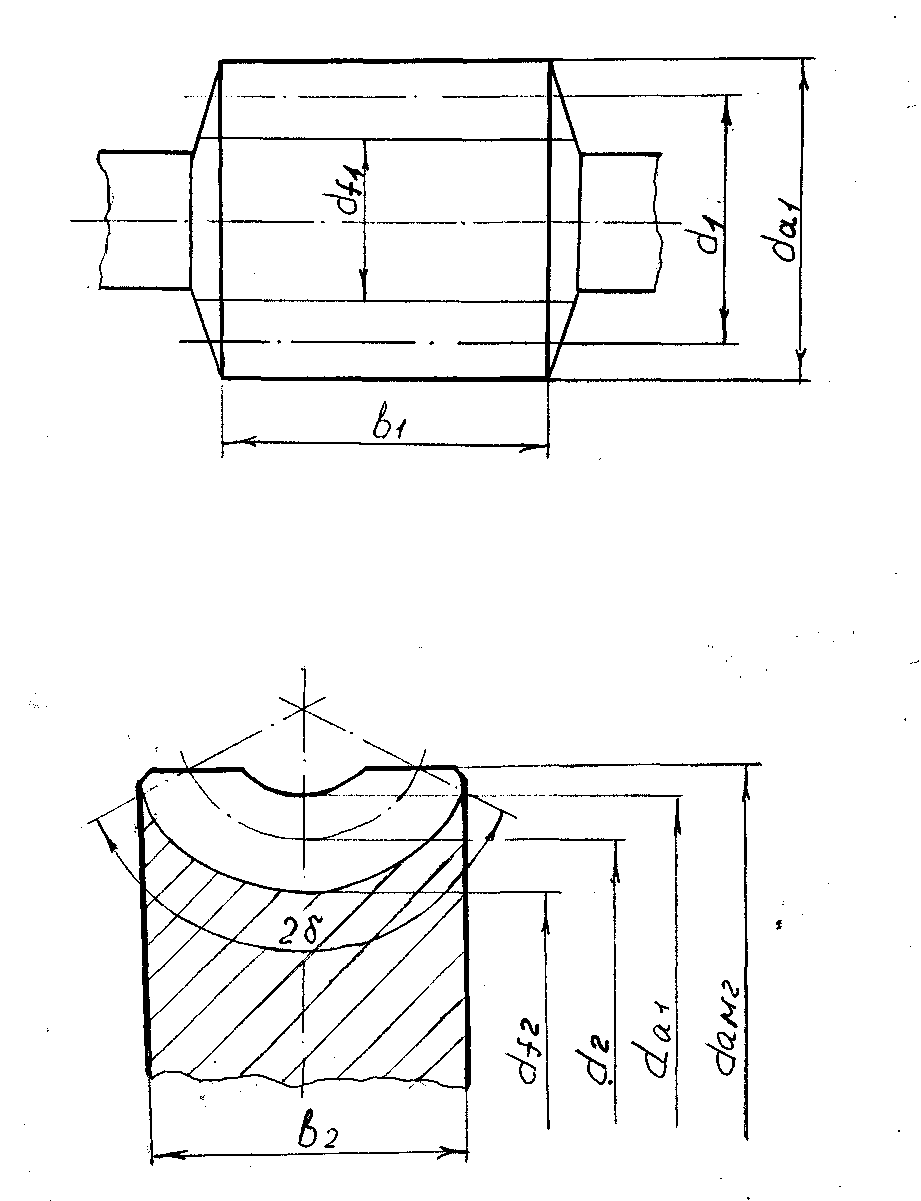

Рис.3 Геометрические параметры червяка и червячного колеса
Червячные редукторы
Наибольшее распространение имеют одноступенчатые червячные редукторы. При больших передаточных числах, в зависимости от их величины, применяют либо двухступенчатые червячные редукторы, либо комбинированные червячно-зубчатые или зубчато- червячные редукторы.
Тема 12. Валы и оси.
1.Общие сведения.
Вал – деталь машины, предназначенная для передачи крутящего момента вдоль своей осевой линии. В большинстве случаев валы поддерживают вращающиеся вместе с ними детали (зубчатые колеса, шкивы, звездочки и др.)., н В отдельных случаях валы изготовляют как одно целое с цилиндрической или конической шестерней (вал - шестерня) или с червяком (вал - червяк).
Ось – деталь машин и механизмов, служащая для поддержания вращающихся частей, но не передающая полезный крутящий момент. Оси бывают вращающиеся и неподвижные
Из определений видно, что при работе валы всегда вращаются и испытывают деформации кручения или изгиба и кручения, а оси – только деформацию изгиба.
По форме геометрической оси валы бывают прямые (гладкий и ступенчатый ), коленчатые и гибкие (с изменяемой формой оси). Простейшие прямые валы имеют форму тел вращения. На рис. 1 показан ступенчатый прямой вал. Ступенчатые валы являются наиболее распространенными. Для уменьшения массы или для размещения внутри других деталей, валы иногда делают с каналом по оси; в отличие от сплошных такие валы называют полыми.

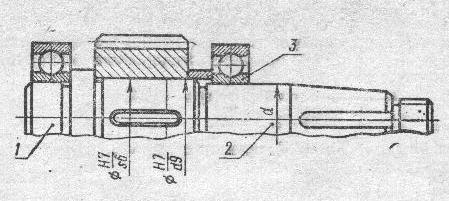

Рис.1 Прямой ступенчатый вал
2. Конструктивные элементы валов и осей (рис. 1).
Опорная часть вала или оси называется цапфой. Концевая цапфа (1) называется шипом, а промежуточная – шейкой (2). Концевая цапфа, предназначенная нести преимущественную осевую нагрузку, называется пятой. Шипы и шейки вала опираются на подшипники (3), опорной частью для пяты является подпятник. По форме цапфы могут быть цилиндрическими, коническими, шаровыми и плоскими (пяты).
Кольцевое утолщения вала, составляющее с ним одно целое, называется буртиком. Переходная поверхность от одного сечения к другому, служащая для упора насаживаемых на вал деталей, называется заплечиком .
Для уменьшения концентрации напряжений и повышения прочности переходы в местах изменения диаметра вала или оси делают плавными.
Криволинейную поверхность плавного перехода от меньшего сечения к большему называют галтелью Галтели бывают постоянной и переменной кривизны. Галтель вала, углубленную за плоскую часть заплечика, называют поднутрением.
Форма вала по длине определяется распределением нагрузок, т.е. эпюрами изгибающих и крутящих моментов, условиями сборки, и технологией изготовления. Переходные участки валов между соседними ступенями разных диаметров нередко выполняют с полукруглой канавкой для выхода шлифовального круга.
