2. Основные силовые и кинематические соотношения
Особенности каждой передачи и ее применение определяются следующими основными характеристиками: мощностью на ведущем Р1 и ведомом Р2 валах; угловой скоростью ведущего 1 и ведомого 2 валов (рис. 1). Эти две характеристики необходимы для выполнения проектного расчета любой передачи.

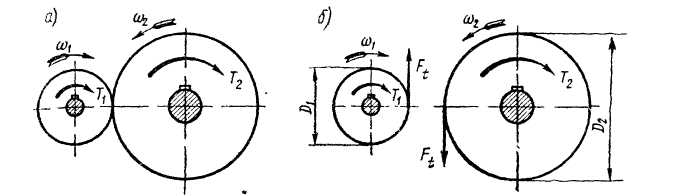

Рис. 1 Схема для определения направления вращающих моментов в передаче: а) колеса в рабочем положении; б) колеса, условно раздвинутые
Дополнительными характеристиками являются:
- механический к.п.д передачи
η=Р2/Р1; (1)
для многоступенчатой передачи, состоящей из нескольких отдельных последовательно соединенных передач, общий к. п. д.
ηобщ. = η1 η2 … ηn (2)
где η1, η2, … ηn, - к. п. д. каждой кинематической пары (зубчатой, червячной, ременной и других передач, подшипников, муфт);
-окружная скорость ведущего или ведомого звена, м/с:
υ = d / 2, (3)
где d - диаметр колеса, шкива и др. Окружные скорости обоих звеньев при отсутствии скольжения равны, т. е. υ1= υ2;
-окружная сила (см. рис. 2), Н:
Ft = P/ υ = 2T/d, (4)
где Р - мощность, Вт;
-вращающий момент (см. рис. 2), Н·м;
Т = P/ =Ftd/2, (5)
где Р - в Вт; d - в м.
Вращающий момент Т1 ведущего вала является моментом движущих сил, его направление совпадает с направлением вращения вала. Момент Т2 ведомого вала - момент сил сопротивления, поэтому его направление противоположно направлению вращения вала;
-передаточное отношение i, (u ). При υ1 = υ2 или 1d1/2 = w2 d2/2
w1/ w2 = d2/ d1 = i = u (6)
Передаточным отношением называется отношение угловых скоростей ведущего и ведомого звеньев. В дальнейшем передаточные отношения для всех типов передач будем условно называть передаточными числами и обозначать через u.
Определение передаточного числа в зависимости от типа передачи показано ниже. В передаче, понижающей угловые скорости u >1, и такая передача называется редуктор. При u < 1 угловые скорости повышаются, и такая передача называется мультипликатор
Для многоступенчатой передачи общее передаточное число
uобщ = u1 u2 …un (7)
где u1, u2, …un - передаточные числа каждой ступени.
Тема 7. Ременные передачи
Ременная передача в наиболее распространенном виде состоит из двух
шкивов, закрепленных на валах, и ремня, охватывающего шкивы. (Рис.1)
Нагрузка передается силами трения, возникающими между шкивами и ремнем, вследствие натяжения последнего.
В зависимости от формы поперечного сечения ремня различают: (а) плоскоременную, (б) клиноременную и (в) круглоременную передачу.(Рис.1)

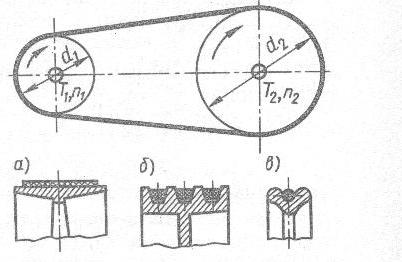

Рис.1 Типы ременных передач
Достоинства ременных передач, определяющие их применение:
1) возможность передачи движения на средние расстояния;
2) плавность работы – смягчение толчков, бесшумность;
3) возможность работы с высокими частотами вращения;
4) малая стоимость.
Недостатки ременных передач:
1) значительные габариты – обычно в несколько раз больше, чем зубчатых;
2) неизбежность некоторого упругого скольжения ремня;
3) повышение силы на валы и опоры, так как суммарное натяжение обеих ветвей ремня существенно больше передаваемой окружной силы;
4) необходимость устройств для натяжения ремня в передачах с малым межосевым расстоянием;
5) необходимость предохранения ремня от попадания масла;
6) малая долговечность ремней в быстроходных передачах.
Материалы и конструкции ремней
По материалу и конструкции различают ремни нескольких типов.
Наиболее распространенные из них стандартизованы.
К стандартным плоским ремням относятся: прорезиненные тканевые (ГОСТ 101-54), кожаные (ОСТ/НКЛП-5773/176), хлопчатобумажные цельнотканые (ГОСТ 6982-54) и шерстяные (ОСТ/НКТН 3157).
Прорезиненные ремни являются самыми распространенными. Они изготовляются трех типов: А, Б и В.
