7. Выбор оборудования распределительного устройства 380/220 в
Сечение шины РУ НН выбирается по наибольшему току, который будет протекать через трансформатор:
;
Выбираем шины РУ НН АД31Т 3× (6×60) мм, Iдоп=870А
Шины от трансформатора до вводной панели РУ НН выбираем такого же типа АД31Т 3× (6×60).
Питание отходящих от РУ НН линий осуществляем четырехжильными кабелями марки АВВГ-0,66. Выбор сечений кабелей по условию (10) представлен в таблице 5.
Таблица 5 – Выбор сечений кабелей АВВГНГ –LS-0,66 отходящих линий
№ п/п |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
СН1 |
СН2 |
Осв |
Рi, кВт |
60 |
75 |
38 |
55 |
80 |
42 |
34 |
56 |
85 |
78 |
60,3 |
30,2 |
30,2 |
Ii,ном, А |
96,1 |
120,1 |
60,8 |
88,1 |
128,1 |
67,3 |
54,4 |
89,7 |
136,1 |
124,9 |
48,4 |
48,4 |
48,4 |
Fст, мм2 |
35 |
50 |
16 |
35 |
70 |
25 |
16 |
35 |
70 |
50 |
10 |
10 |
10 |
Ii.дл.доп, А |
106 |
126 |
67 |
106 |
161 |
87 |
67 |
106 |
161 |
126 |
50 |
50 |
50 |
Коммутация и защита отходящих линий от перегрузок и токов КЗ осуществляется с помощью автоматических выключателей, которыми укомплектованы панели ЩО-70.
Вводные панели. На вводе в РУ НН, исходя из данных о токе и напряжении на шинах НН, выбираем вводную панель ЩО70-1-42У3 2200х800х600. Вид с фасада и принципиальная схема первичных соединений приведены на рисунках 1 и 2.
Рисунок 1 – Слева: вид с фасада панели ЩО70-1-60У3; справа: принципиальная схема первичных соединений ЩО70-1-60У3
Таблица 5 – Комплектация панели ЩО70-1-60У3
Обозначение |
Наименование |
Тип аппаратов |
РА1-РА3 |
Амперметры 1000/5 А |
Э-377 |
РU |
Вольтметр 500В |
Э-377 |
T1-T3 |
Трансформаторы тока 1000/5 А |
ТНШЛ |
Q |
Разъединитель 1000 А |
РЕ-19-41 |
S |
Выключатель автоматический 1000А |
ВА-55-41 |
Параметры выбранного автоматического выключателя ВА-55-41:
1) Iном = 1000 А;
2) Uном = 380 В;
3) Ток расцепителя выбираем по условию:
(14)
,
принимаем Iрасц
= 1000 А
Параметры выбранного разъединителя:
Тип: РЕ-19-41;
Iном = 1000 А;
Ток электродинамической стойкости: 30 кА;
Uном.раб = 1000 В;
Секционная
панель. В
качестве секционной выбираем панель
ЩО70-1-76У3 2200х800х600 исходя
из максимальной нагрузки одной секции
Рисунок 2 – Слева: вид с фасада панели ЩО70-1-76У3; справа: принципиальная схема первичных соединений ЩО70-1-76У3
Таблица 5 – Комплектация панели ЩО70-1-60У3
Обозначение |
Наименование |
Тип аппаратов |
Q1, Q2 |
Разъединители 1000А |
РЕ-19-41 |
S |
Выключатель автоматический 1000А |
ВА-55-41 |
Тип автоматического выключателя и расцепителя соответствует аппаратам, установленным на вводе, но отличается номинальный ток расцепителя.
Ток расцепителя выбираем по условию:
(14)
.
Кратность тока расцепителя к номинальному току выбирается из ряда:
0,36; 0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 1,0 Iном.
принимаем Iрасц = 500 А
Панель с аппаратурой АВР. Устанавливаем панель ЩО70-1-90У3 2200х800х600.
Рисунок 3 – Вид с фасада панели ЩО70-1-90У3
Линейные панели. В зависимости от расчетных токов и числа отходящих линий с учетом цепей собственных нужд и освещения выбираем 4 линейных панели ЩО70-1-08У3 2200х800х600 (рисунок 3 и 4), каждая панель рассчитана на 4 присоединения.

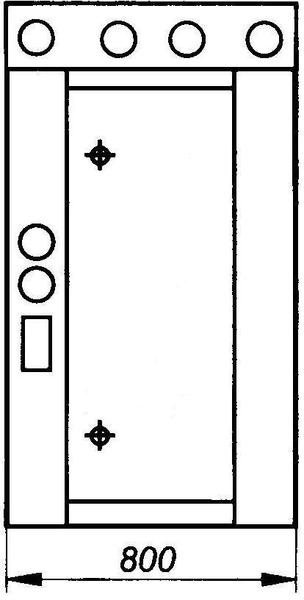

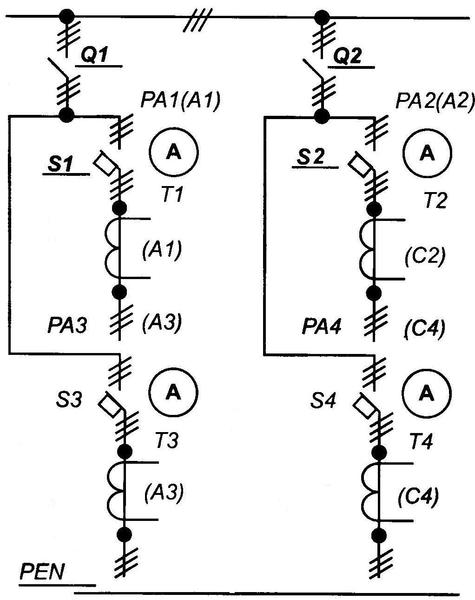

Рисунок 4 – Слева: вид с фасада панели ЩО70-1-76У3; справа: принципиальная схема первичных соединений ЩО70-1-76У3
Таблица 6 – Комплектация панели ЩО70-1-08У3
Обозначение |
Наименование |
Тип аппаратов |
РА1-РА4 |
Амперметры 200/5 А |
Э-377 |
Q1, Q2 |
Разъединители 400 А |
РЕ-19-41 |
S1-S4 |
Автоматические выключатели 250 А |
ВА51-35 |
T1-T4 |
Трансформаторы тока 200/5 А |
ТТИ |
Уставки номинального тока расцепителей выключателей ВА51-35 выбираем из условия (14):
Уставки выбираем из следующего ряда:
16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250А.
Для защиты линий с невысокой токовой нагрузкой применяем выключатели ВА51-31 с номинальным током 100А, данной величиной также ограничивается ряд уставок расцепителя данного выключателя.
Результаты расчета уставок на присоединениях сведены в таблицу 6.
Таблица 6 – Уставки номинального тока расцепителей ВА51-35
№ п/п |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
СН1 |
СН2 |
Осв |
Рi, кВт |
60 |
75 |
38 |
55 |
80 |
42 |
34 |
56 |
85 |
78 |
30,2 |
30,2 |
30,2 |
Ii,ном, А |
96,1 |
120,1 |
60,8 |
88,1 |
128,1 |
67,3 |
54,4 |
89,7 |
136,1 |
124,9 |
48,4 |
48,4 |
48,4 |
Iрасц, А |
125 |
160 |
80 |
125 |
160 |
80 |
80 |
125 |
160 |
160 |
63 |
63 |
63 |
Распределение нагрузок между панелями представлено в таблице 7.
Таблица 7 – Распределение нагрузок между линейными панелями
№ п/п |
1 |
2 |
3 |
4 |
5 |
СН1 |
6 |
7 |
8 |
9 |
10 |
СН2 |
Осв |
Рi, кВт |
60 |
75 |
38 |
55 |
80 |
30,2 |
42 |
34 |
56 |
85 |
78 |
30,2 |
30,2 |
№ панели |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
1 |
2 |
3 |
№. линии |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
4 |
Примечание: четвертое присоединение панелей №1, 2, 3 отведено под резерв.
Таблица 8
Кабельный журнал
Марки-ровка провода |
Трасса |
Кабель |
|||
откуда |
куда |
Марка; напряжение, кВ |
кол-во жил, сечение, мм² |
Длина, м |
|
1 |
-- |
КСО-392 (ввод 1) |
ААБ2л-10 |
3×25 |
|
2 |
-- |
КСО-392 (ввод 2) |
ААБ2л-10 |
3×25 |
|
3 |
КСО-392 (тр-р 1) |
ТМ-400/10 |
ААБ2л-10 |
3×25 |
8,0 |
4 |
КСО-392 (тр-р 2) |
ТМ-400/10 |
ААБ2л-10 |
3×25 |
8,0 |
5 |
ЩО70-1-08 (фидер 1) |
РП-1 |
АВВГНГ-LS-0,66 |
4×35 |
|
6 |
ЩО70-1-08 (фидер 2) |
РП-2 |
АВВГНГ-LS-0,66 |
4×50 |
|
7 |
ЩО70-1-08 (фидер 3) |
РП-3 |
АВВГНГ-LS-0,66 |
4×16 |
|
8 |
ЩО70-1-08 (фидер 4) |
РП-4 |
АВВГНГ-LS-0,66 |
4×35 |
|
9 |
ЩО70-1-08 (фидер 5) |
РП-5 |
АВВГНГ-LS-0,66 |
4×70 |
|
10 |
ЩО70-1-08 (фидер 6) |
Щит СН 1 |
АВВГНГ-LS-0,66 |
4×10 |
3,5 |
11 |
ЩО70-1-08 (фидер 1) |
РП-6 |
АВВГНГ-LS-0,66 |
4×25 |
|
12 |
ЩО70-1-08 (фидер 2) |
РП-7 |
АВВГНГ-LS-0,66 |
4×16 |
|
13 |
ЩО70-1-08 (фидер 3) |
РП-8 |
АВВГНГ-LS-0,66 |
4×35 |
|
14 |
ЩО70-1-08 (фидер 4) |
РП-9 |
АВВГНГ-LS-0,66 |
4×70 |
|
15 |
ЩО70-1-08 (фидер 5) |
РП-10 |
АВВГНГ-LS-0,66 |
4×50 |
|
16 |
ЩО70-1-08 (фидер 6) |
Щит СН 2 |
АВВГНГ-LS-0,66 |
4×10 |
3,5 |
17 |
ЩО70-1-08 (фидер 7) |
ГОЩ |
АВВГНГ-LS-0,66 |
4×10 |
|
