Лабораторная работа №5

ИСПЫТАНИЕ ЭЛЕКТРОМАГНИТНЫХ РЕЛЕ ТОКА РТ-40 и НАПРЯЖЕНИЯ РН-50.

Цель работы: отработать практические навыки по испытанию электромагнитных реле и регулировке их параметров срабатывания.

Программа работы:

1. Изучить принцип действия, конструкцию, способ включения и регулировки параметров срабатывания. Регулировку электрических характеристик реле и методику их испытаний.

2. Ознакомиться с приборами и оборудованием, необходимыми для выполнения работы.

3. Проверить состояние механических частей электромагнитных реле РТ-40 и РН-50.

4. Провести испытания реле РТ-40 и РН-50 с целью проверки соответствия их техническим данным.

5. Сделать выводы по содержанию опытов.

Таблица приборов.

Таблица 1.

Наименование прибора	Тип прибора	Пределы измерения	Заводской номер	Примечание
Реле тока	РТ84/2	5А; 50 Гц
Реле тока	РТ40/10	16, 32 А
Понижающий тр.
Реле напр-я	РН-54/160
Амперметр	Ц-330	5А
Вольтметр	Э-377	100В

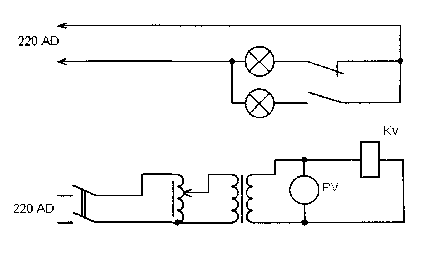

а) реле типа РТ-40 б) реле типа РН-54

Рис.1 Схема испытания реле.

Рис.2 Внутренняя схема соединений реле

Технические данные максимального реле тока РТ-40

Электромагнитное реле – электромеханическое реле, работа на переменном токе основана на воздействии электромагнитного поля неподвижной оболочки на подвижном ферромагнитном элементе. (ГОСТ 16022-83 СТ СЭВ 3563-82).

Электромеханические реле – электрическое реле, на переменном напряжении основана на использовании относительного перемещения его механических элементов под воздействием эл. тока, протекающего по входным цепям.

Реле выпускается девяти исполнений с диапазонами уставок 0,05 до 200А. Потребляемая мощность от 0,2 до 8 ВА. Диапазон рабочих температур от -20 до +40°С.

Погрешность тока срабатывания реле по отношению к уставке не превышает ±5%.

Разброс тока срабатывания не более 4% на любой уставке. Коэффициент возврата реле не ниже 0,85 на первой уставке и не ниже 0,8 на остальных, за исключением реле РТ-40/50 и РТ-40/100 у которых коэффициент возврата не ниже 0,7 на всех уставках.

Таблица2.

Проверить отсутствие вибрации контактов реле: вибрации нет.

;

;

Технические характеристики минимального реле напряжения рн-54.

Электрическое реле – аппарат, предназначенный производить скачкообразные изменения в выходных цепях при заданных значениях воздействующих величин.

Реле РН-54 выпускается трех исполнений с диапазоном уставок от 12 до 320 В.

Мощность потребления реле при напряжении минимальной уставки I диапазона, не превышает 1 ВА.

Погрешность напряжения срабатывания по отношению к уставке не более ±10%

Разброс напряжения срабатывания не более 5%.

Коэффициент возврата реле не более 1,25.

Тип реле	Уставка по шкале	Параметр срабатывания						Параметр возврата						Кв	5%	АП, %
		№ опытов						№ опытов
		1	2	3	4	5	Средн. знач. пара­мет­ров	1	2	3	4	5	Средн. знач. пара­мет­ров
Рт-40	2,5 А 4 А 5 А	2,3 3,6 4,5	2,3 3,6 4,5	2,4 3,6 4,5	2,3 3,5 4,5	2,3 3,6 4,5	2,3 3,56 4,5	2,2 3,3 4,2	2,2 3,3 4,1	2,2 3,4 4,3	2,2 3,3 4,2	2,2 3,3 4,1	2,2 3,32 4,2	0,96 0,93 0,929	-8 -11 -9,6	0 2,8 4,4
Рн-54/160	40 В 60 В 80 В	43 61 80	44 60 80	44 60 80	45 60 79	44 59 80	44,8 61 80	52 69 87	51 70 88	50 68 87	50 69 87	52 69 88	51 69 87,4	1,161 1,16 1,12	12 10,67 1	2,2 3,3 1,2

Проверить отсутствие вибраций контактов реле : вибрации нет.

ВЫВОД: 1.

а) Коэф. возврата реле макс. тока РТ-40 удовлетворяет его паспортным данным.(0,929>0,8)

б) Погрешность тока срабатывания реле РТ-40 превышает допустимую норму +/- 5%.

в) Разброс тока срабатывания на уставке 5А. более 4%.

СЛЕДОВАТЕЛЬНО: Данное реле не пригодно к эксплуатации.

2.

а) коэф. возврата реле мин. напряжения РН-54 удовлетворяет его паспортным данным. (1,2<1,25).

б) погрешность напряжения срабатывания по отношению к уставке

находится в норме только на уставке 80 В. (Менее 10%).

в)разброс напряжения срабатывания удовлетворяет его паспортным данным.(3,3<5).

СЛЕДОВАТЕЛЬНО: Данное реле можно использовать только на уставке 80 В.
