Государственное образовательное учреждение

высшего профессионального образования

«Московский Государственный Технический Университет им. Н.Э.Баумана»

Методические указания к выполнению лабораторных работ по курсу «Электронные устройства роботов»

6 Семестр

2011г.

Общие положения

Для повышения уровня образования у студентов, а также выработки у них практических навыков разработки электронных систем в курсе «Электронные устройства роботов» в 6 семестре обучения предусмотрены 17 академических часов лабораторных работ. С целью повышения эффективности использования учебного времени эти работы сгруппированы в 4 занятия по 4 академических (3 астрономических) часа каждое.

В связи с широким распространением в настоящее время систем автоматизированного проектирования (САПР) во всех отраслях производства лабораторные работы будут проводиться с использованием пакета схемотехнического моделирования микроэлектронных устройств MicroCAP9.

Требования к отчету

Каждый студент оформляет отчет по лабораторной работе индивидуально на каждую работу. Отчет должен содержать:

- название и цель работы;

- краткую теоретическую часть (не более одного листа А4);

- моделируемую схему электрическую принципиальную по ГОСТ2.701-2008

- развернутую практическую часть со всеми необходимыми согласно заданию графиками, таблицами и рисунками;

- вывод по проделанной работе.

Защита лабораторных работ

Защита лабораторных работ проводиться на следующем лабораторном занятии параллельно с выполнением следующей работы индивидуально с каждым студентом. Защита последних лабораторных работ проводиться в специальный резервный день в конце семестра. На этом занятии также проводиться отработка лабораторных работ, пропущенных по уважительной причине.

Неотработанные или незащищенные лабораторные работы являются причиной недопуска до сдачи экзамена по дисциплине.

Лабораторная работа № 1

Демонстрация основных возможностей программы MICROCAP

1. Цель работы

1. Знакомство с основными возможностями программы схемотехнического моделирования электронных схем MICROCAP-9.

2. Знакомство с основными режимами работы программы: графическим вводом схем, режимами анализа переходных процессов, малосигнальных частотных характеристик, передаточных характеристик на постоянном токе.

3. Знакомство с наиболее употребительными режимами обработки графиков: масштабированием (автоматическим и ручным), измерениями параметров сигналов, нанесением текстовых надписей.

2. Порядок выполнения работы

Лабораторная работа имеет ознакомительный характер и выполняется в начале изучения курса. В связи с этим пункты теоретической части и рабочего задания для этой работы даны единым текстом. Задания обозначены в тексте курсивом.

2.1. Запуск программы

После вызова программы МС9 двойным щелчком на ее пиктограмме на экране появится основное окно программы, сверху которого помещена строка системного меню, в которой размещены имена режимов File, Edit, Component, Windows, Options, Analysis, Design, Help (рис. 1.1). Ниже под этой строкой расположены панели инструментов с пиктограммами кнопок команд. В правой части находиться панель, отображающая содержимое библиотек компонентов. Используя ее можно выбирать модели элементов, из которых составляется схема. Первым этапом моделирования работы электронного устройства в САПР MC9 является создание его схемы электрической принципиальной. Новая схема создается по команде File>New (см. рис. 1.2). При этом возможно как графическое изображение схемы (режим Sche­matic), так и ее текстовое описание (SPICE/Text). В связи с тем, что основную привлекательность программы МС9 придает графи­ческий ввод схем, не будем касаться текстового ввода в формате SPICE. Созданные же ранее схе­мы загружаются по команде File>Open.

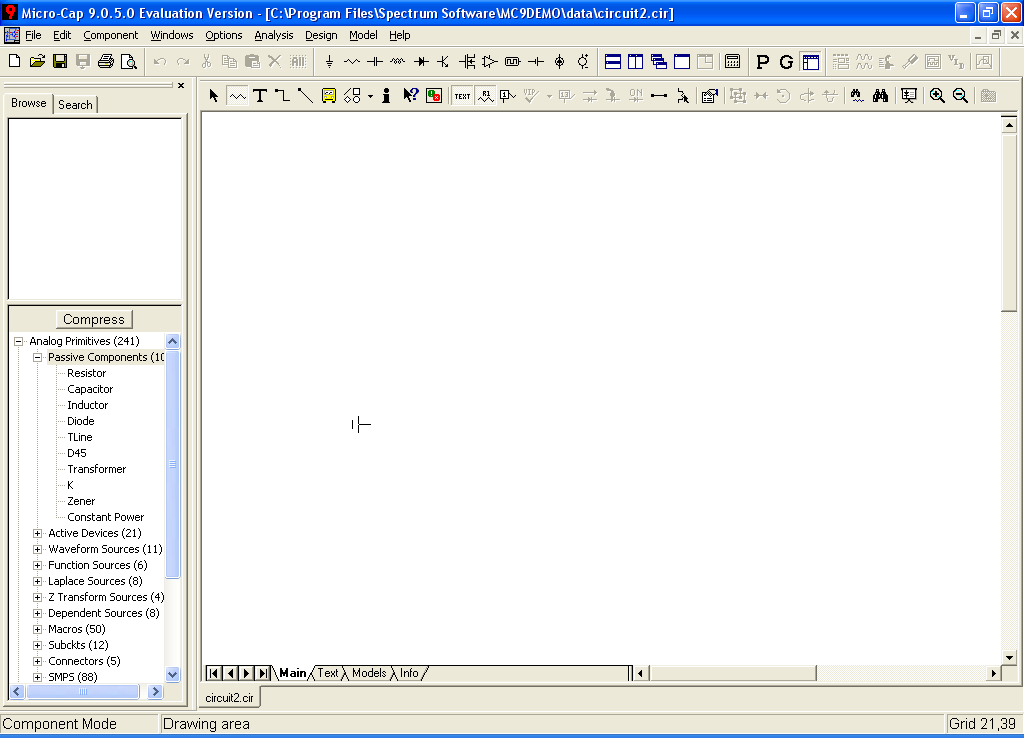

Рис. 1.1. Рабочее окно САПР MicroCAP9

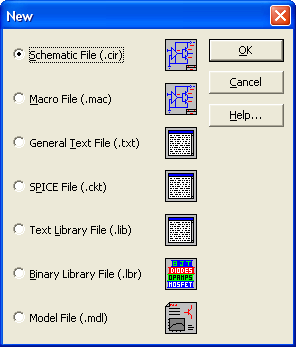

Р ис. 1.2. Окно создания новой схемы проекта
