Практическая работа № 2 «Расчет освещения производственного помещения методом удельной мощности»
Цель работы: «Определить вид освещения, число светильников и распределить их на плане цеха»
Дано: размеры цеха (a, b), высота цеха (h), характер работы.
Найти: высоту подвеса светильника от потолка (hс), высоту рабочей поверхности (hр), высоту подвеса светильника над рабочей поверхностью (hn), разряд работы, вид освещения, освещённость (Е), тип, удельную (Wyд) и потребляемую (Рл) мощность светильников, количество (N) и размещение светильников на территории цеха.
Методика расчета:
Сущность метода заключается в том, что в зависимости от типа источника света, светильника, места его установки, высоты подвеса светильника над рабочей поверхностью, освещённости рабочей поверхности, определяется число светильников и проектируется их размещение.
Определяют площадь цеха:
S = a × b
Определяют высоту подвеса светильников от потолка:
hc = 0 ÷1,2 м
Определяют высоту рабочей поверхности:
hр = 0,8 м
Определяют высоту подвеса светильников над рабочей поверхностью, используя эскиз :
hn = h – hc – hp
1. Определяют разряд работы, освещенность, в зависимости от технологического процесса (табл. № 1 и 2)., характеристику зрительской работы, контраст объекта с фоном, характеристика фона, освещенность при общем освещении.
2. Определяют удельную мощность общего равномерного освещения для определения вида освещения и типа светильника. Вид освещения определяют следующим образом: при hп > 6м – ДРЛ; при hп < 6м - люминесцентные лампы.
Тип и удельную мощность светильника берут из таблиц № 3 – 6.
Пояснение: удельная мощность определяется отношением
(Вт/м2)
, где S – площадь цеха (м2);
Руст –
мощность освещения (Вт)
Значение удельной мощности в таблицах приводится на 100 лк. Если освещенность больше 100 лк, то удельная мощность определяется по формуле
Wуд = Wуд100 × Eтабл /100
3. Определяют мощность освещения цеха:
Росв = Wуд × S
4. Задаются мощностью одной лампы (табл. № 7 и 8).
5.
Определяют
количество ламп и светильников
,
где
– количество ламп в светильнике.
6. Распределяем полученное количество ламп на территории цеха. Количество ламп и светильников можно увеличить для равномерного освещения.
Рекомендуется распределение светильников в форме квадрата, смотрите план цеха с размещением светильников.
7. По проделанной работе делают вывод.
Эскиз для определения высоты подвеса светильника:
hp – высота рабочей поверхности
hp = 0 ÷ 0,8 м.
hс – высота от центра светильника до потолка.
hс = 0 ÷ 1,2 м.
hп – высота подвеса светильника.

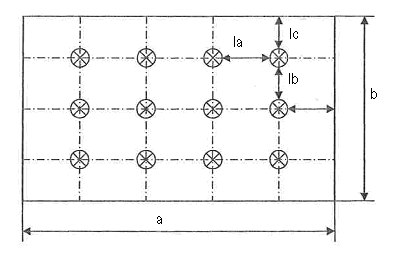

План цеха с размещением светильников
Размеры берутся от центра светильника
lа ≈ lb
lc ≈ 0,5 × lа (lb); допускается lb < 1,4 lа
Таблица 1. Нормы освещенности рабочих поверхностей
в производственных помещениях.
-
Характеристика
зрительной работы
Наименьший
размер объекта зрительной работы
Разряд зрительной работы
Подразряд зрительной
работы
Контраст объекта различения с фоном
Характеристика фона
Освещенность, лк
При комбинированном освещении
При общем освещении
Наивысшая точность
Менее 0,15
I
а
б
в
г
Малый
Малый
Средний Малый
Средний Большой
Средний
Большой Большой
Темный
Средний
Темный
Светлый Средний Темный
Светлый Средний Светлый
5000
1500
4500
4000
300
1250
3500
2500
300
750
200
1500
300
400
1250
300
Очень высокая точность
От 0,15 до 0,3
II
а
б
в
г
Малый
Малый
Средний Малый
Средний Большой
Средний
Большой Большой
Темный
Средний
Темный
Светлый Средний Темный
Светлый Средний Светлый
4000
1250 750
500
300
3500
3000
2500
2000
1500
1000
750
200
Высокая точность
Свыше 0,3 до 0,5
III
а
б в
г
Малый
Малый Средний
Малый
Средний
Большой
Средний Большой Большой
Темный
Средний
Темный
Светлый
Средний
Темный
Светлый
Средний
Светлый
2000
500 300
1500 1000
750 750
200 300
600
400
200
200
400
150
Средняя точность
Свыше
0,5 до 1
IV
а
б
в
Малый
Малый Средний Малый Средний Большой Средний Большой
Темный
Средний Темный Светлый Средний Темный Светлый Средний
750
300
600
500
400
300
200
200
150
200
150
150
100
Продолжение таблицы 1
-
Характеристика
зрительной работы
Наименьший
размер объекта зрительной работы
Разряд зрительной работы
Подразряд зрительной
работы
Контраст объекта различения с фоном
Характеристика фона
Освещенность, лк
При комбинированном освещении
При общем освещении
Малая точность
Свыше 1
до 5
V
а
б
в
г
Малый
Малый Средний
Малый Средний
Большой
Средний Большой
Большой
Темный
Средний Темный
Светлый Средний
Темный
Светлый Средний Светлый
300
200
-
-
200
150
150
100
150
100
100
75
Грубая, очень малая точность
Более 5
VI
Независимо от характери-
стики фона и контраста объекта с фоном
-
150
75
Работа со светящимися
материалами и изделиями в горячих цехах
Более 0,5
VII
То же
200
150
Общее
наблюдение за ходом производственно
го процесса: постоянное
VIII
а
Независимо от характеристики фона и
контраста
объекта с фоном
75
30
Периодическое или постоянное пребывание людей в помещении
Периодическое при периодпчес-
ком пребывании людей в помещении
б
в
То же
50
20
30
10
Примечание:
1. Нормы освещенности, приведенные в табл.1, следует повышать на одну ступень стандартной шкалы освещенности - 0,2; 0,3; 0,5; 1; 2; 3; 5; 7; 10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1000; 1250; 1500; 2000; 2500; 3000; 3500; 4000; 4500; 5000 лк в следующих случаях: а) при работах I-IV разрядов, если напряженная зрительная работа выполняется в течение всего рабочего дня (например, визуальный контроль изделий, проборка нитей в текстильном производстве и т.д.); б) при повышенной опасности травматизма, если освещенность от системы общего освещения составляет 150 лк и менее (например, работа на дисковых пилах, гильотинных ножницах и т.п.): в) при специальных повышенных санитарных требованиях (например, на предприятиях пищевой и химико-фармацевтической промышленности), если освещенность от системы общего освещения составляет 500 лк и менее; г) при работе или производственном обучении подростков, если освещенность от системы общего освещения составляет 300 лк и менее; д) при отсутствии в помещении естественного света и постоянном пребывании работающих, если освещенность от системы общего освещения составляет 100 лк и менее.
При наличии одновременно нескольких случаев нормы освещенности следует повышать не более чем на одну ступень.
2. Освещенность для системы комбинированного освещения является суммой освещенности общего и местного освещения.
3. Наименьшие размеры объекта различения и соответствующие им разряды зрительной работы установлены при расположении объектов различения на расстоянии не более 0,5 м от глаз работающего. При увеличении этого расстояния разряд зрительной работы следует устанавливать с учетом углового размера объекта различения, определяемого отношением минимального размера объекта различения к расстоянию от этого объекта до глаз работающего по табл.2.
В знаменателе приведены данные для ламп накаливания.
Светильники общего освещения должны составлять 10% нормируемой освещенности комбинированной системы.
Таблица 2. Определение разряда работ при расстоянии от глаз работающего до
объекта различения более 0,5 м.
Разряд зрительной работы |
Пределы отношения |
I |
Менее 0,3 * 10 -3 |
II |
От 0,3 * 10 -3 до 0,6 * 10 -3 |
III |
От 0,6 * 10 -3 до 1 * 10 -3 |
IV |
От 1 * 10 -3 до 2 * 10 -3 |
V |
От 2 * 10 -3 до 10 * 10 -3 |
VI |
Свыше 10 * 10 -3 |
Таблица 3. Удельная мощность равномерного освещения светильниками с люминесцентными лампами при освещенности 100 лк
(рп=50%; рс = 30; к = 1.5).
Высота подвеса, h |
Площадь освещения S,m2 |
Удельная мощность светильников, Вт/м2 |
|||||||
|
|
ОД,ОДР,ЛД;ЛДР,ЛПС(0,4; 1) |
ОДО,ОДОР,ЛДО,ЛДОР, ШОД, ЛСП02, ПВЛМ-ДО (ДОР) (ДОР) |
||||||
|
|
лампы |
лампы |
||||||
Высота подвеса h, м |
Площадь освещения S, м |
ЛБ-40,65 |
ЛБ-80, ЛД- 40, ЛХБ- 40, 65, ЛТБ 40,65 |
ЛХБ- 80, ЛТБ- 80, ЛД- 65, ЛДЦ-40 |
ЛД-80, ЛДЦ- 65,80 |
ЛБ-40,65 |
ЛХБ-40,65 ЛТБ-40,65 ЛД-40, ЛБ-80 |
ЛХБ-80, ЛТБ-80, ЛД-65, ЛДЦ-40 |
ЛД-80, ЛДЦ-65,80 |
2-3 |
10-15 15-25 25-50 50-150 150-300 >300
|
8,8 7,1 5,7 4,5 4,1 3,9 |
10,3 8,4 6,7 5,4 4,8 4,5 |
11,6 9,4 8,7 6,1 5,5 5 |
13,3 11 8,9 7 6,3 5,7 |
9,6 7,6 6,1 4,9 4,4 3,9
|
10,9 9 7,2 5,8 5 4,5 |
12,5 10 8,1 6,6 5,7 5
|
14,6 11,6 9,4 7,6 6,6 5,9 |
3-4 |
10-15 15-20 20-30 30-50 50-120 120-300 >300 |
12,6 10,3 8,7 7,2 5,5 4,5 3,9 |
14,5 12 10,1 8,3 6,5 5,3 4,5 |
16,3 13,7 11,5 9,5 7,4 6,1 5 |
19 15,8 13 10,9 8,6 7 5,7 |
14,2 11,2 9,5 7,6 5,9 4,8 3,9 |
18,4 14,5 10,8 8,9 7 5,7 4,5 |
21 16 12,5 10 7,8 6,5 5
|
24 18,6 14,5 11,4 9,1 7,5 5,9 |
4-6 |
10-17 17-25 25-35 35-50 50-80 80-150 150-400 >400 |
16,3 13,5 10,9 9 7,6 6,1 4,6 3,9 |
18,3 15,3 12,5 10,9 8,9 7,1 5,4 4,5 |
20 17,1 14,6 12,3 9,9 8,1 6,2 5 |
24 19,7 15,8 14 11,5 9,5 7,1 5,7 |
21 15,6 12 10,3 8,1 6,6 5,3 3,9 |
26 20 16,1 11,7 9,5 7,8 6,2 4,5 |
28 23 17,2 13,8 10,7 8,8 7 5 |
30 27 20 16 12,3 10,2 8,1 5,9 |
|
Таблица 4. Удельная мощность равномерного освещения светильниками с люминесцентными лампами при освещенности 100 лк (рп~50%; рс = 30; к —1,5).
Высота подвеса, h |
Площадь освещения S,m2 |
Удельная мощность светильников, Вт/м2 |
||||||
ОД,ОДР,ЛД;ЛДР,ЛПС(0,4; 1) |
ОДО,ОДОР,ЛДО,ЛДОР, ШОД, ЛСП02, ПВЛМ-ДО (ДОР) |
|||||||
лампы |
лампы |
|||||||
ЛБ-40,65 |
ЛБ-40,65 ЛД- 80, ЛТБ- 40, 65, ЛД 40. |
ЛХБ- 80, ЛДЦ- 40, ЛТБ- 80, ЛД-65 |
ЛД-80, ЛДЦ- 65,80 |
ЛБ-40 |
ЛД-40, ЛХБ-40, ЛТБ-40 |
ЛДЦ-40 |
||
2-3 |
10-15 15-25 25-50 50-150 150-300 >300 |
9,8 7,8 5,8 4,4 4 3,6 |
11 8,7 6,8 5,4 4,7 4,1 |
12,4 9,7 7,5 6 5,2 4,7 |
14,9 11,2 8,6 6,9 6,1 5,4 |
12,4 10,6 8,6 6,6 5,2 |
14,5 11 8,9 7 6,1 5,3 |
17,4 13,4 10,7 8.4 7,4 6,4 |
3-4 |
10-15 15-20 20-30 30-50 50-120 120-300 >300 |
12 11,6 9,9 7,7 5,5 4,4 3,6 |
15,2 13,6 11,2 8,6 6,4 5,2 4,1 |
17,6 15,5 13 10 7,4 5,9 4,7 |
20 18 15,6 12,1 8,4 6,7 5,4 |
17,7 15,1 11,9 9,3 7,1 5,8 4,5 |
19,8 17,5 14,2 10,9 8,6 7 5,3 |
23 20 17 13,2 10,3 8,3 6,4 |
4-6 |
10-17 17-25 25-35 35-50 50-80 80-150 150-400 >400 |
15 13,7 12.4 10,8 8,5 6 4,6 3,5 |
17,3 15,8 14,4 12,1 9,5 7 5,4 4,1 |
20,1 18,2 16,5 14,2 10,5 7,9 6,2 4,7 |
22 20 18,5 15,8 11,8 9,2 7 5,4 |
21 18,5 16 13,3 10,2 8,2 6,2 4,5 |
23 21 18 15,4 12 9,8 7,4 5,3 |
25 24 21 18,1 14,4 11,7 8,9 6,4 |
|
рп – коэффициент отражения светового потока
рс – то же от стен
к – коэффициент запаса
Таблица 5. Удельная мощность общего равномерного освещения светильниками с люминесцентными лампами при освещенности 100 лк (k =1,5).
Высота подвеса h, м |
Площадь освещения S, м2 |
Удельная мощность светильников, Вт/м2 |
||||
ЛВПО2, ОВЛ, УВЛВ1, УВЛН2, УВЛН1, УВЛВ2 |
||||||
лампы |
||||||
ЛБ-40,65 |
ЛБ-40,65 |
ЛБ-40,65 ЛБ-80, ЛТБ-40, 65 ЛД40 |
ЛХБ-80 ЛТБ-80 ЛДЦ-40 ЛД-65 |
ЛД-80 ЛДЦ-65,80 |
||
2-3 |
10-15 |
10,6 |
13,1 |
12,4 15,4 |
14,3 17,4 |
15,9 20 |
15-25 |
9,2 |
11,2 |
10,6 13 |
12,1 14,8 |
13,9 17 |
|
25-50 |
8,8 |
8,6 |
9 10,2 |
10,2 11,5 |
11,8 13,3 |
|
50-150 |
6,4 |
7 |
7,5 8,2 |
8,6 9,2 |
9,8 10,7 |
|
150-300 |
5,9 |
6,4 |
7 7,6 |
7,9 8,6 |
9,1 9,8 |
|
>300 |
5,4 |
5,8 |
6,3 6,6 |
7 7,8 |
8,1 7,6 |
|
3-4 |
10-15 |
14,8 |
18,8 |
16,8 22 |
19 25 |
22 28 |
15-20 |
12,8 |
15,8 |
14,5 18,4 |
16,6 21 |
18,9 24 |
|
20-30 |
10,7 |
12,8 |
12,4 15,2 |
14,2 17 |
15,9 20 |
|
30-50 |
9,1 |
10,8 |
10,5 12,6 |
12 14,3 |
13,3 16,2 |
|
50-120 |
7,5 |
8,4 |
8,8 10 |
10 11,2 |
11,4 12,9 |
|
120-300 |
6,3 |
6,9 |
7,4 8 |
8,5 9,1 |
9,7 10,4 |
|
>300 |
5,4 |
5,8 |
6,3 6,6 |
7 7,8 |
8,1 7,6 |
|
4-6 |
10-17 |
17,3 |
23 |
19,7 27 |
22 31 |
26 35 |
17-25 |
15,4 |
20 |
17,6 24 |
19,7 27 |
23 31 |
|
25-35 |
13,5 |
16,9 |
15,1 19,8 |
17,4 23 |
19,8 26 |
|
35-50 |
11,4 |
13,7 |
13 16,5 |
15 18,3 |
16,7 21 |
|
50-80 |
9,6 |
11,8 |
11,1 13,6 |
12,7 15,4 |
14,5 17,7 |
|
80-150 |
8,2 |
9,4 |
9,6 10,9 |
10,9 12,3 |
12,6 14,3 |
|
150-400 |
6,8 |
7,6 |
8 8,8 |
9,1 10 |
10,4 11,4 |
|
>400 |
5,4 |
5,8 |
6,3 6,6 |
7 7,8 |
8,1 7,6 |
Примечание. Для каждого типа ламп левый столбец дается для значений рп, рс, рр, равных 70, 50, 10 % соответственно, правый - 50, 30, 10 %, рп - коэффициент отражения светового потока потолка.
Таблица 6. Удельная мощность общего равномерного освещения светильниками с лампами ДРЛ при освещенности 100 лк (рп=50%; рс = 30; к =1,5).
Высота подвеса h, м |
Площадь освещения S, м2 |
Удельная мощность светильников, Вт/м2 |
|||||
УПДДРЛ |
РСПО5/КОЗ С35ДРЛ |
РСПОВ/ГОЗ; РСПО8/Г53 |
РСПО5/ГОЗ; С34ДРЛ |
РСП07; РСПО8/ЛОО; РСПОВ/Л50 |
РСПО5/ДОЗ СД2РТС; РСПО8/ДОЗ; СД2ДРЛ
|
||
6-8 |
50-65 |
14,3 |
8,1 |
9,2 |
7,4 |
17,8 |
12,3 |
65-90 |
12,3 |
7,6 |
8 |
6,9 |
15 |
10,8 |
|
90-135 |
10,9 |
7 |
7,1 |
6,5 |
12,4 |
9,7 |
|
135-250 |
8,9 |
6,2 |
6,5 |
5,8 |
10,1 |
8,3 |
|
250-500 |
7,8 |
5,6 |
5,7 |
5,4 |
8 |
7 |
|
>500 |
6,3 |
4,9 |
5,1 |
4,8 |
5,8 |
5,8 |
|
8-12 |
70-100 |
17,6 |
8,7 |
11,7 |
8,2 |
23 |
15 |
100-130 |
14,4 |
8,1 |
9,2 |
7,5 |
18 |
12,3 |
|
130-200 |
12,4 |
7,4 |
7,8 |
6,8 |
15 |
10,8 |
|
200-300 |
10,2 |
6,7 |
7 |
6,3 |
11,2 |
9,6 |
|
300-600 |
8,6 |
6 |
6,4 |
5,9 |
9,6 |
8,1 |
|
600-1500 |
6,9 |
5,3 |
5,6 |
5,2 |
7,5 |
6,7 |
|
>1500 |
5,8 |
4,9 |
4,9 |
4,6 |
5,9 |
5,6 |
|
12-16 |
130-200 |
17,6 |
8,8 |
11,8 |
8,3 |
22,5 |
15,4 |
200-350 |
13.6 |
7,8 |
8,9 |
7,1 |
16,8 |
11,7 |
|
350-600 |
10,4 |
6,8 |
7 |
6,3 |
12,4 |
9,5 |
|
600-1300 |
8,3 |
5,9 |
6,3 |
5,7 |
9,6 |
8 |
|
1300-4000 |
6,6 |
5,3 |
5,4 |
5,1 |
7,2 |
6,2 |
|
>4000 |
5,7 |
4,7 |
4,8 |
4,5 |
5,7 |
5,4 |
Таблица 7. Стандартные лампы накаливания на напряжение 220 В
Мощность, Вт |
15 |
25 |
40 |
60 |
100 |
150 |
200 |
300 |
500 |
750 |
1000 |
1500 |
Тип цоколя |
Е27 |
Е27, Е40 |
Е40 |
Стандартные мощности люминесцентных ламп (Вт): 20; 40; 80; 125.
Таблица 8. Технические данные ртутных ламп высокого давления ДРЛ (ГОСТ 16534—70)
и металлогенных ламп ДРИ (технические указания 16.545, 038—75)
Тип лампы |
Мощность, Вт |
Напряжение, В |
ДРЛ80 |
80 |
115 |
ДРЛ125 |
125 |
125 |
ДРЛ250 |
250 |
130 |
ДРЛ400 |
400 |
135 |
ДРЛ700 |
700 |
140 |
ДРЛ1000 |
1000 |
145 |
ДРИ250 |
250 |
220 |
ДРИ400 |
400 |
220 |
ДРИ700 |
700 |
220 |
ДРИ1000 |
1000 |
220 |
ДРИ1200 |
2000 |
380 |
Вариантные задания для практической работы
"Расчет освещения методом удельной мощности"
Параметры / вар. |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
XIII |
XIV |
|
Разряд зрительной работы |
II |
III |
IV |
V |
IV |
III |
V |
IV |
III |
II |
III |
V |
IV |
IV |
|
Контраст объекта различения с фоном |
большой |
средний |
малый |
средний |
средний |
большой |
малый |
большой |
малый |
большой |
средний |
большой |
малый |
большой |
|
Характеристика фона |
средний |
темный |
темный |
светлый |
темный |
средний |
средний |
средний |
средний |
средний |
средний |
темный |
темный |
темный |
|
Длина А (м) |
28 |
36 |
40 |
20 |
32 |
26 |
30 |
26 |
25 |
30 |
36 |
30 |
30 |
28 |
|
Ширина В (м) |
18 |
24 |
18 |
12 |
16 |
14 |
18 |
12 |
10 |
14 |
18 |
16 |
20 |
18 |
|
Высота помещения Н (м) |
8 |
10 |
7 |
6 |
10 |
8 |
10 |
7 |
8 |
10 |
12 |
8 |
10 |
12 |
|
