1.3.3. Определение разрежения в дымоходе.
,
Па
Н – высота вертикального участка, создающего тягу;
tср.пс.- средняя температура продуктов сгорания на участке.
Pб= 100000 Па барометрическое давление;
Участок 1. (перепад по высоте 1,3м)
tср.пс.= tпс.1-Δt1/2= 131-12,45/2=124,8 º С
Участок 2. (перепад по высоте 5м)
tср.пс.= tпс.1-Δt1/2= 118,55-23/2=107 ºС
Участок 3. (перепад высот 1,2м)
Летний период
tср.пс.= tпс.3л-Δt3л/2= 95,5-1,7/2=94,7 ºС

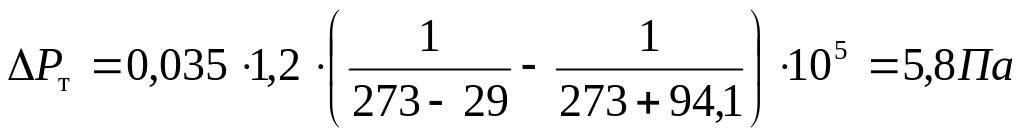

Зимний период
tср.пс.= tпс.3л-Δt3л/2= 95,5-2,8/2=94,1 ºС
Естественная тяга создаваемая в
Летний период ΣΔРтл = 4,1+13,7+2,9 = 20,7 Па
Зимний период ΣΔРтз = 4,1+13,7+5,8 = 23,6 Па
1.3.4. Определение потерь давления на трение по длине в дымоходе.
где λ – коэффициент трения, принимаемый
для кирпичных каналов и труб равным
0,04, для металлических труб – 0,02;l – длина
расчетного участка, м; d – диаметр , м; w
– скорость уходящих газов; ρ – плотность
уходящих газов, принимаем равной 1,3
кг/м3;
- средняя температура газов на расчетном
участке;

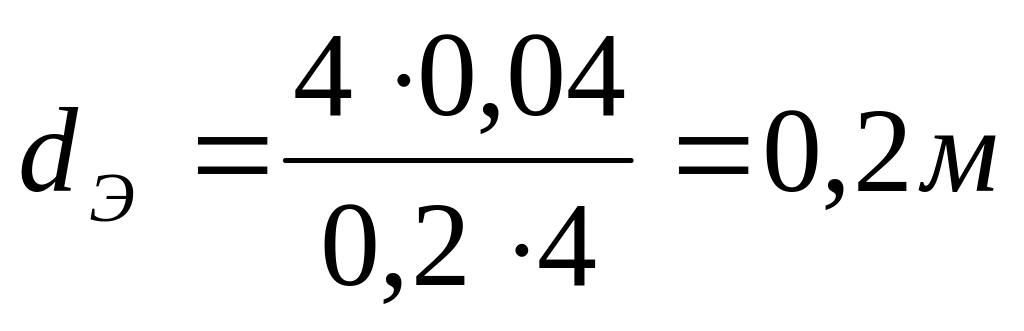

Если сечение прямоугольное, то берется эквивалентный диаметр:
где f – площадь поперечного сечения дымохода, м2; П – периметр поперечного сечения дымохода, омываемый газами, м;

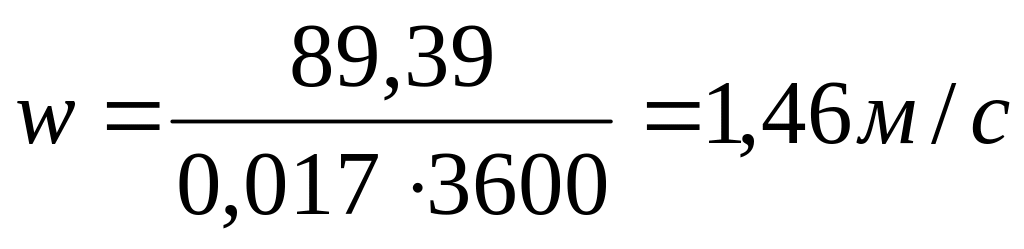

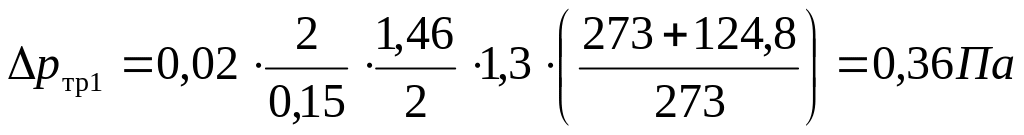

Участок 1. Потери в присоединительной трубе:
Участок 2. Потери во внутреннем дымоходе:

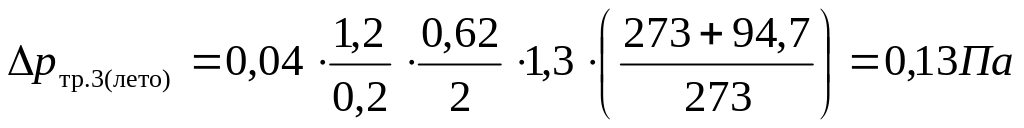

Участок 3. Потери в наружном дымоходе:
Σртр(лето)= 0,36+0,56+0,13=1,05 Па
Σртр(зима)=0,36+0,56+0,13=1,05 Па

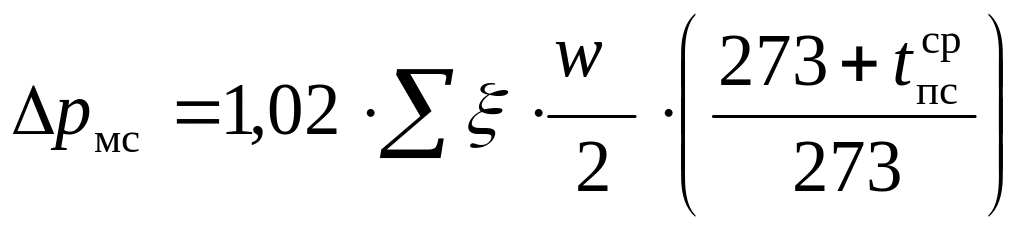

1.3.5. Потери давления на местные сопротивления.
где Σξ – сумма коэффициентов местных сопротивлений, включая сопротивление при выходе из трубы:
ξ=0,5 – вход в соединительную трубу из тягопрерывателя;
ξ=0,9 – поворот под углом 90°;
ξ=1,2 – внезапное расширение потока при входе в кирпичный дымоход и поворот под углом 90°;
ξ=1,6– выход из дымохода с зонтом.

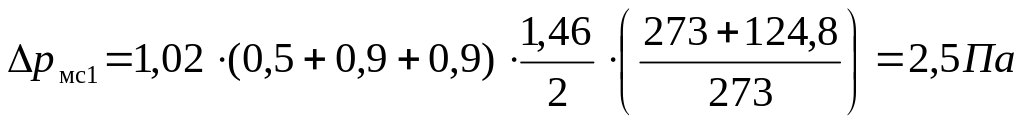

Участок 1. Потери в присоединительной трубе:
Участок 2. Потери во внутреннем дымоходе:

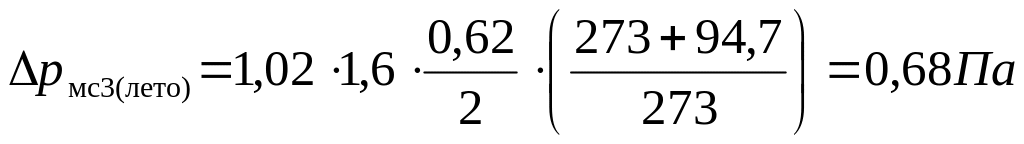

Участок 3. Потери в наружном дымоходе:
Σрм.с.(лето)=2,5+0,53+0,68=3,71Па
Σрм.с.(зима)=2,5+0,53+0,68=3,71Па
Общие потери в дымоходе:
Σр=Σртр+Σрм.с
Σр(лето) = 1,05+3,71=4,76Па
Σр(зима) = 1,05+3,71=4,76Па
1.3.6. Разрежение перед газовым прибором
Δрраз=Δрт-Σрмс
Δрраз(лето) = 20,7 - 4,76 = 15,94Па > 2Па
Δрраз(зима) = 23,6 - 4,76 = 18,84Па > 2Па
Разрежение превышает минимально необходимое (2Па), следовательно, дымоход обеспечит нормальную работу водонагревателя.
2. Газопровод микрорайона.
Микрорайон расположен в городе Санкт-Петербург.
Расчетная температура наружного воздуха: -26С;
Продолжительность отопительного периода: 220 суток;
2.1. Определение количества жителей по кварталам.
Количество жителей определяется в зависимости от площади квартала S, определяемой по плану и плотности населения a, определяемой по СНиП 2.07.01-89* «Планировка и застройка городов и поселков» в зависимости от города и степени градостроительной ценности территории. В данном случае при высокой ценности градостроительной территории a=420 чел/га.
Расчеты сведены в таблицу 2.1.
№ квартала |
S, га |
a |
N=S·a |
1 |
1,5 |
420 |
630 |
2 |
1,5 |
420 |
630 |
3 |
1,5 |
420 |
630 |
4 |
1,5 |
420 |
630 |
5 |
1,5 |
420 |
630 |
6 |
1,5 |
420 |
630 |
7 |
1,5 |
420 |
630 |
8 |
1,5 |
420 |
630 |
9 |
1,5 |
420 |
630 |
10 |
1,5 |
420 |
630 |
11 |
1,5 |
420 |
630 |
12 |
1,5 |
420 |
630 |
13 |
1,5 |
420 |
630 |
14 |
1,5 |
420 |
630 |
15 |
1,5 |
420 |
630 |
16 |
1,5 |
420 |
630 |
17 |
1,5 |
420 |
630 |
18 |
1,5 |
420 |
630 |
19 |
1,5 |
420 |
630 |
20 |
1,5 |
420 |
630 |
21 |
1,5 |
420 |
630 |
22 |
1,5 |
420 |
630 |
23 |
1,5 |
420 |
630 |
24 |
1,5 |
420 |
630 |
25 |
Зеленая зона |
||
26 |
1,5 |
420 |
630 |
27 |
1,5 |
420 |
630 |
28 |
1,5 |
420 |
630 |
29 |
1,5 |
420 |
630 |
30 |
1,5 |
420 |
630 |
31 |
1,5 |
420 |
630 |
32 |
1,5 |
420 |
630 |
33 |
1,5 |
420 |
630 |
34 |
Коттеджный поселок |
||
35 |
Зеленая зона |
||
36 |
1,5 |
420 |
630 |
Итого: |
20790 |
||
