2.7 Разработка складирования конструкций и материалов
При монтаже одноэтажных зданий конструкции располагаются непосредственно около мест их установки. При организации складирования элементов следует выполнять следующие требования:
конструкции должны располагаться в рабочей зоне стрелы крана, т.е. должна быть
обеспечена возможность строповки конструкции;
раскладку конструкций следует осуществлять таким образом, чтобы в процессе их
монтажа угол поворота стрелы крана в горизонтальной плоскости, изменение вылета стрелы и перемещение крана были минимальными;
ближе к крану располагают конструкции с большей массой;
раскладку конструкций следует увязывать с порядком их монтажа;
монтажные элементы, с целью обеспечения их сохранности, необходимо располагать на
подкладках или прокладках;
конструкции должны быть размещены за пределами зоны, описываемой хвостовой
частью крана (запас не менее 1..0,7 м).
Железобетонные конструкции при складировании должны укладываться следующим образом:
1. стеновые панели и стропильные фермы – в кассеты в вертикальном положении в один ярус по высоте;
2. плиты покрытий – горизонтально, в штабеля высотой до 2,5 м, но не более 12 рядов (подкладки следует располагать на расстоянии 25 см от края плиты);
3. колонны – горизонтально, в штабеля высотой до 2 м (подкладки для колонн размещают на расстоянии 1/5..1/6 их длины).
При складировании конструкций на объекте проходы между штабелями и кассетами назначают не менее 1 м и устраивают не реже, чем через каждые два штабеля в продольном направлении и 2,5 м в поперечном направлении. Зазоры между смежными штабелями, кассетами или отдельными конструкциями принимаются не менее 0,2 м.
2.8 Разработка технологических схем монтажа конструкций
При
разработке схем монтажа конструкций
необходимо предварительно установить
минимально
и максимально
возможные вылеты, на которых может быть
смонтирована каждая из конструкций.
Рабочий вылет при монтаже конструкций
может приниматься равным любому значению
в пределах от
до
.
При монтаже колонн кран КС-5473А перемещается по середине пролета и монтирует сразу два ряда конструкций способом поворота (см. рис.13):
где
максимально возможные вылеты при монтаже
колонн одного и второго рядов,
соответственно (см. рис.13);
пролет
здания (в нашем случае
);
Монтаж подстропильных балок производиться краном КС-5473А без изменения вылета стрелы (см. рис.14).
Монтаж конструкций покрытия производиться краном МКГ-25.01 (кран с гуськом), при этом плиты покрытия монтируются «с колес» со смещением в поперечном направлении, а стропильные фермы – в кассеты по одной штуке (см. рис.15).
Монтаж стеновых панелей выполняется с изменением вылета стрелы, при этом угол поворота крана равен нулю (см. рис.16).

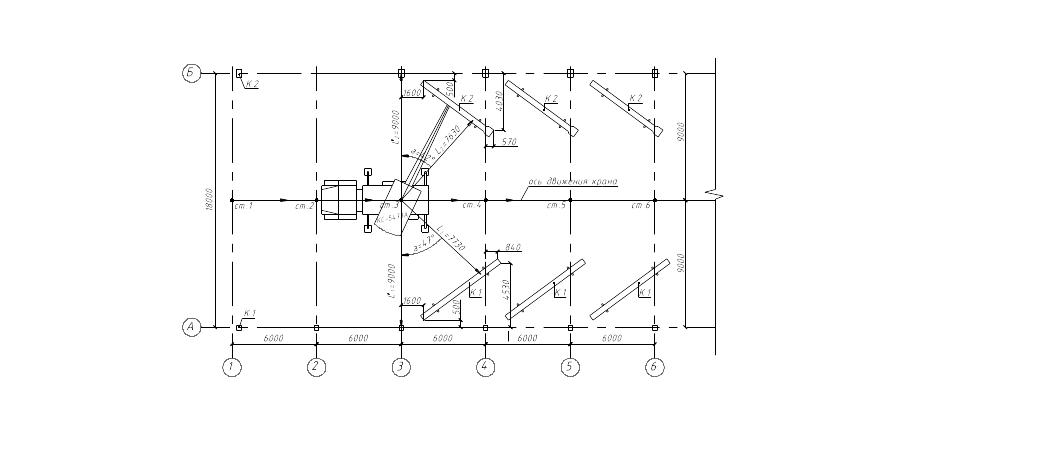

Рисунок 13. Схема монтажа колонн

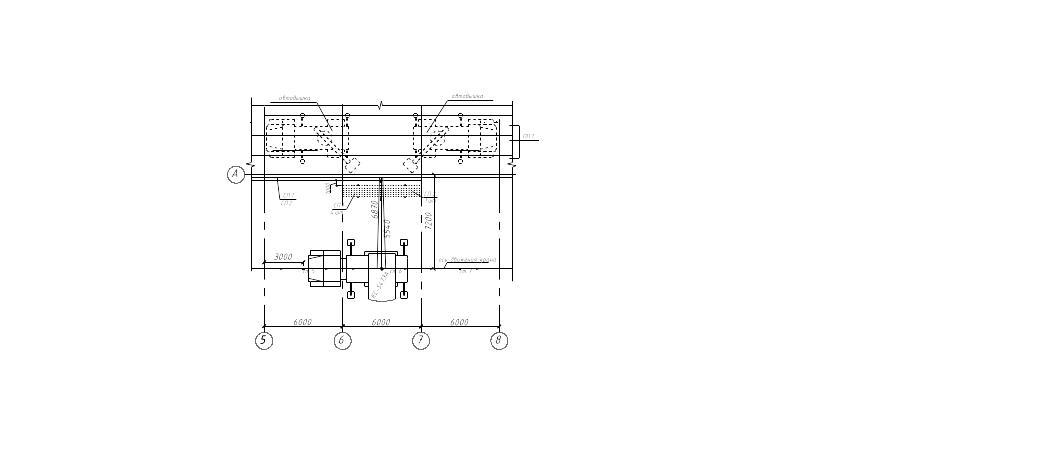

Рисунок 14. Схема монтажа подстропильных балок

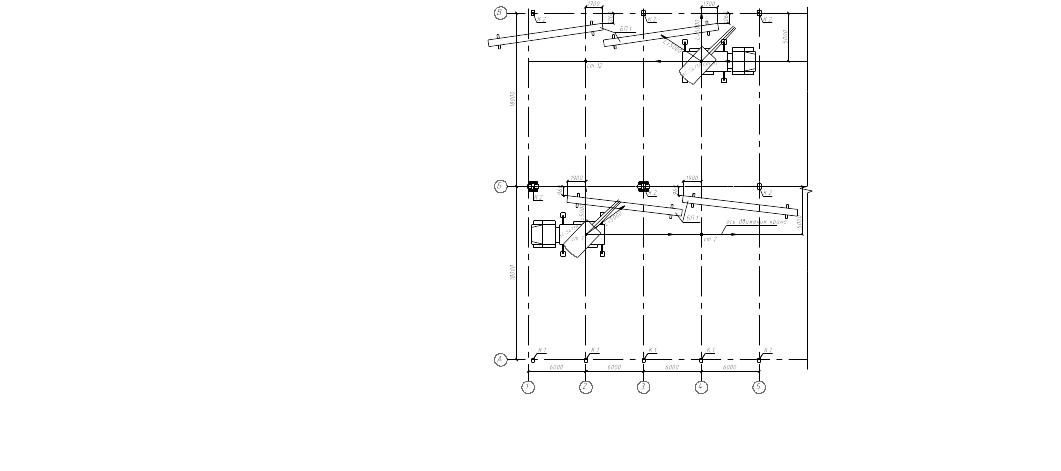

Рисунок 15. Схема монтажа конструкций покрытия

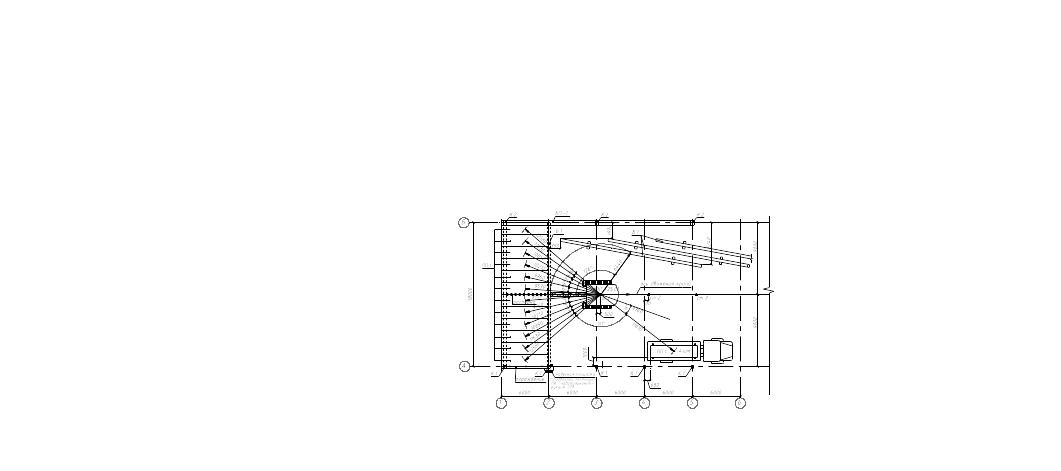

Рисунок 16. Схема монтажа стеновых панелей
