2.6 Выбор монтажных кранов по техническим параметрам
Для монтажа стеновых панелей, крайних и средних колонн, подстопильных балок и подачи поддонов с кирпичом подбираем автомобильный кран КС-5473А со стрелой 15 м без гуська со следующими характеристиками:
- Вылет стрелы, максимальный: 12 м
минимальный: 3,5 м
- Грузоподъемность, максимальная: 16 т
минимальная: 3 т
- Высота подъёма крюка, максимальная: 14,2 м
минимальная: 7,2 м
- скорость подъема (опускания) груза: Vпод=5,85 м/мин
- скорость изменения вылета стрелы: Vстр= 6 м/мин
- скорость передвижения: транспортная V=60 км/ч;
- частота вращения поворотной части: n=0,85 об/мин;
- масса крана: m=28,8т.
Таблица 5. Технические характеристики крана КС-5473А
Длина стрелы, м |
L, м |
Q, т |
Н, м |
15 |
3,5 |
16 |
14,2 |
4 |
15 |
13,9 |
|
5 |
12,8 |
13,5 |
|
6 |
10,5 |
13,1 |
|
8 |
6,5 |
11,9 |
|
12 |
3 |
7,2 |
Рисунок 10. Грузовые (сплошная линия)
и высотные (пунктир)
характеристики крана КС-5473А
Для монтажа стропильных балок и плит покрытия принимаем самоходный кран на гусеничном ходу МКГ-25.01 с основной длиной стрелы 21,8м со следующими расчетными характеристиками:
1. Частота вращения – 0,65 об/мин;
2. Скорость передвижения – 14,1 м/с;
подъема о крюка – 3,78 м/мин;
опускания крюка – 16,8 м/мин;
3. Масса крана – 38,85т.
Таблица 6. Технические характеристики крана МКГ-25.01
Длина стрелы, м |
Основной подъем |
Вспомогательный подъем |
|||||
L, м |
Q, т |
Н, м |
L, м |
Q, т |
Н, м |
||
21,8 с гуськом 5 м |
4,2 |
25 |
19,4 |
8,2 |
5 |
22,5 |
|
6 |
16 |
19 |
12 |
5 |
21 |
||
8 |
11 |
18,5 |
15 |
5 |
19 |
||
10 |
7,8 |
17,7 |
16 |
4 |
18 |
||
13 |
5,2 |
15,7 |
17,8 |
3,6 |
16,8 |
||
Покажем зависимости технических характеристик выбранного крана в виде следующих графиков (см. рис.11 и рис.12):

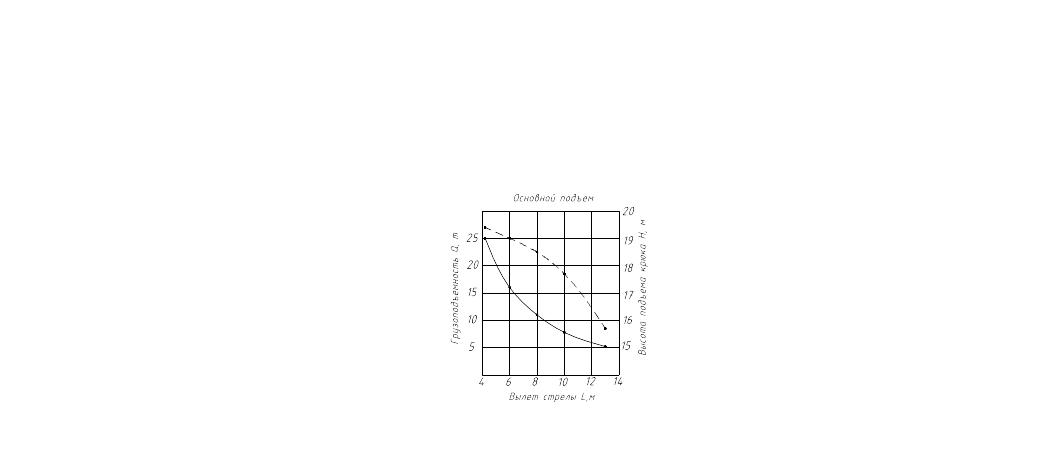

Рисунок 11. Грузовые (сплошная линия) и высотные (пунктир) характеристики крана МКГ-25.01 (Основной подъём)

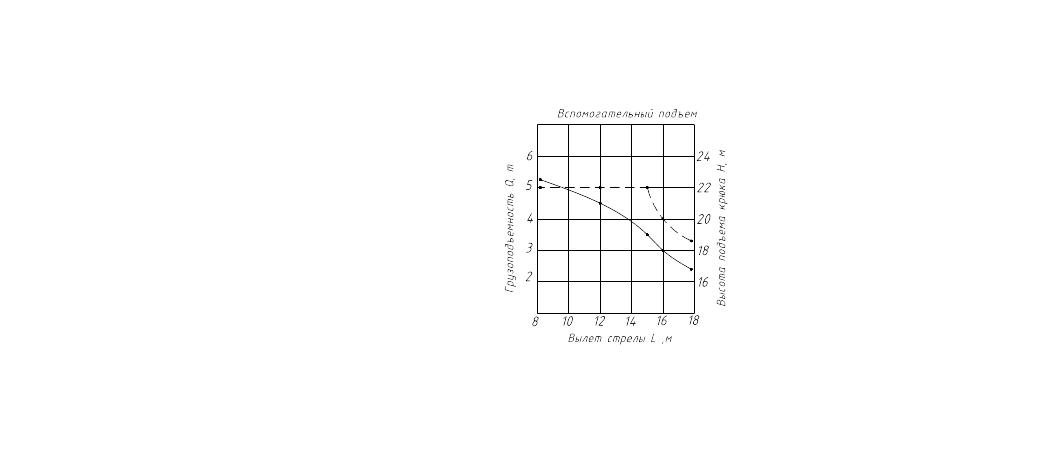

Рисунок 12. Грузовые (сплошная линия) и высотные (пунктир) характеристики крана МКГ-25.01 (вспомогательный подъем)
