2.3 Предварительный выбор технологии производства монтажных работ
Одноэтажное 3-х пролетное производственное здание имеет 3 температурных блока. Конструкции в пределах одной захватки монтируем комбинированным методом, т.е. колонны, подстропильные балки, стеновые панели – раздельным методом, при этом монтируем с «колес» - плиты покрытий; конструкции покрытия: стропильные балки, плиты покрытия – комплексным. Монтаж всех сборных конструкций кроме стропильных балок и плит покрытия выполняем одним краном КС-5473А, стропильные балки и плиты покрытия – краном МКГ-25.01.
2.4 Выбор захватных и вспомогательных приспособлений
Осуществляется на основе спецификации сборных элементов (см. табл.1), причем предпочтение при выборе следует отдавать приспособлениям с меньшей массой и расчетной высотой строповки.
Таблица 3. Ведомость захватных и вспомогательных приспособлений
№ п/п |
Наименование монтажного приспособления |
Назначение монтажного приспособления |
Эскиз |
Характеристика приспособления |
Грузоподъемность, т |
Ссылка на литературу |
|
масса, т |
расчетная высота строповки, м |
||||||
1 |
Траверса унифицированная, ЦНИИ-ОМТП, РЧ–455–69 |
Установка колонн, в которых предусмотрено строповочное отверстие. |
|
0,18
|
1
|
10
|
|
2 |

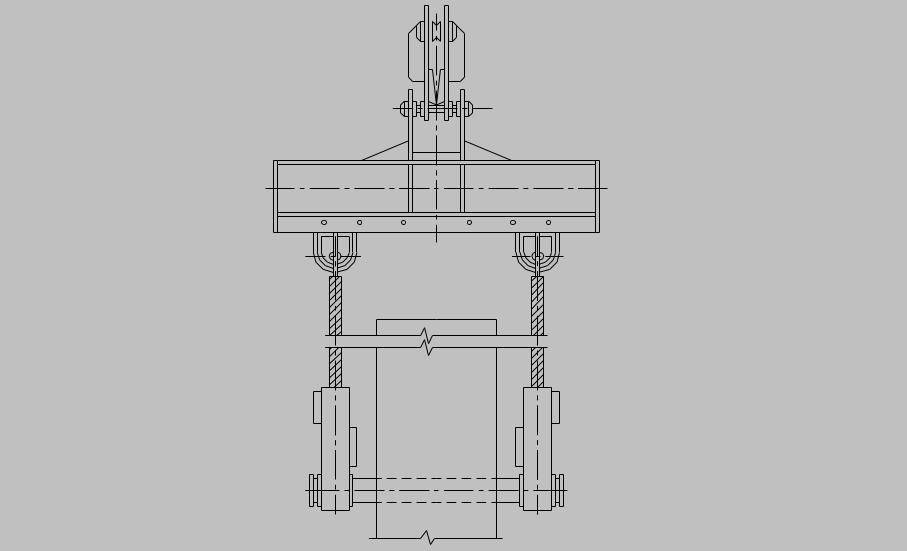

Траверса, ПИ Промсталькон-струкция, 20527м-13 |
Установка двухвитвевых колонн. Расстроповка производится с земли. |
|
0,24 |
1 |
16 |
|
3 |
Траверса, ПК Главстальконструкция, 185 |
Установка под-крановых балок длиной 6 м. |
|
0,39 |
2,8 |
6 |
|
4 |
Траверса, ПИ Промстальконструкция, 1968Р-9 |
Установка под-крановых балок длиной 12 м. |
|
0,94 |
3,2 |
9 |
|
2 |
Траверса, КБ Главмосстроя 7016-17 |
Установка подстропильных ферм и балок пролетом 12 м. |
|
0,475 |
2,8 |
15 |
|
3 |

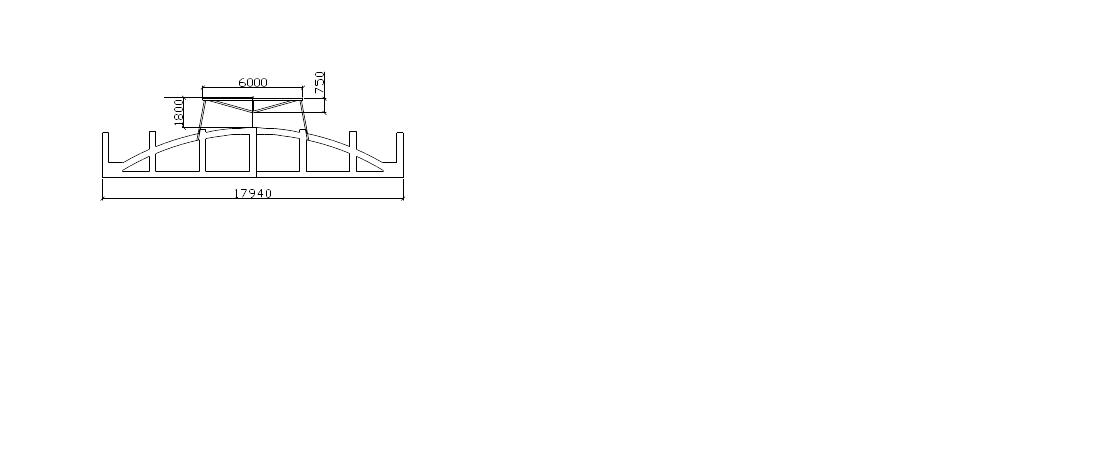

Траверса, ПИ Промстальконструкция, 15946Р-11, 12 |
Установка стропильных ферм и балок пролётом 24 и 30 м. |
|
1,75
|
3,6
|
25
|
|
4 |

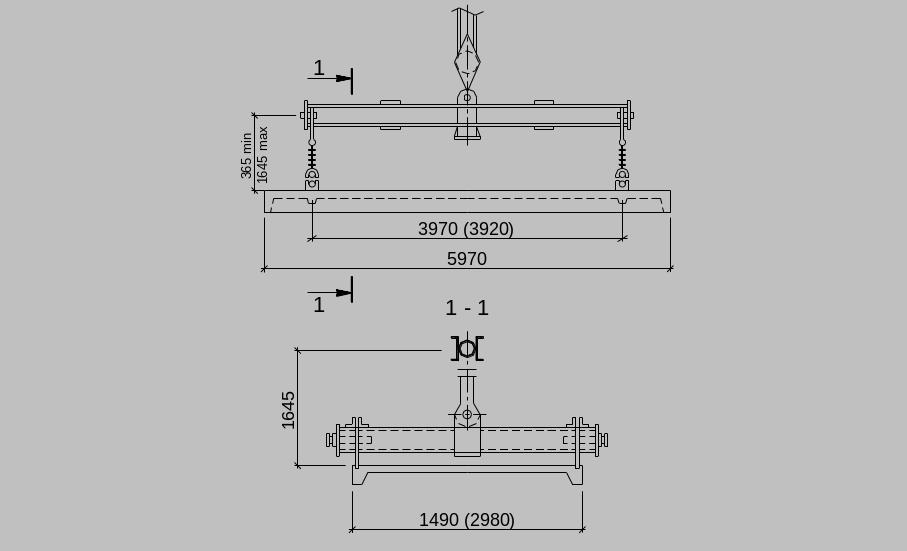

Траверса, ПИ Промстальконструкция, 2006–78 |
Укладка плит покрытия размерами 1,5х6 и 3х6 м. |
|
0,53 |
1,6 |
4 |
|
5 |

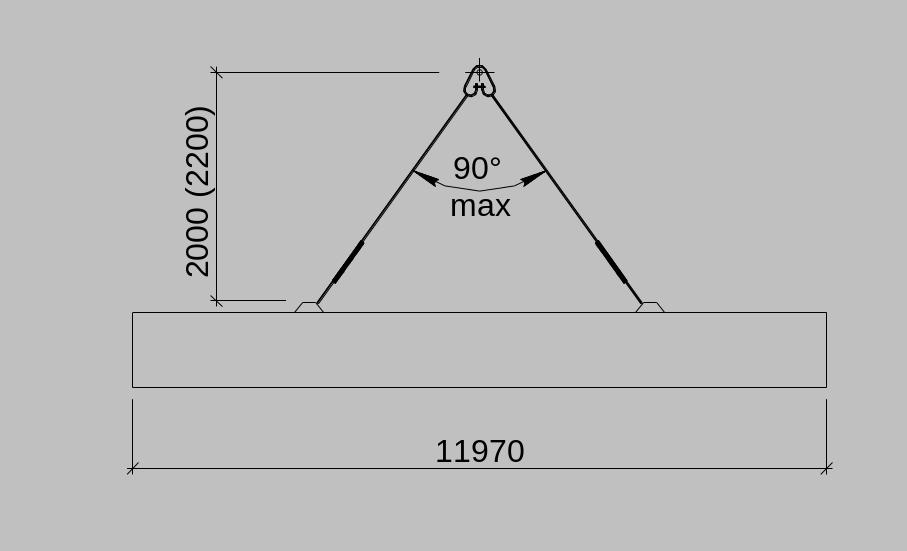

Строп двухветвевой, ГОСТ 19144-73 |
Установка панелей стен и перегородок длиной 6 м. |
|
0,01 |
2 |
2,5 |
|
6 |

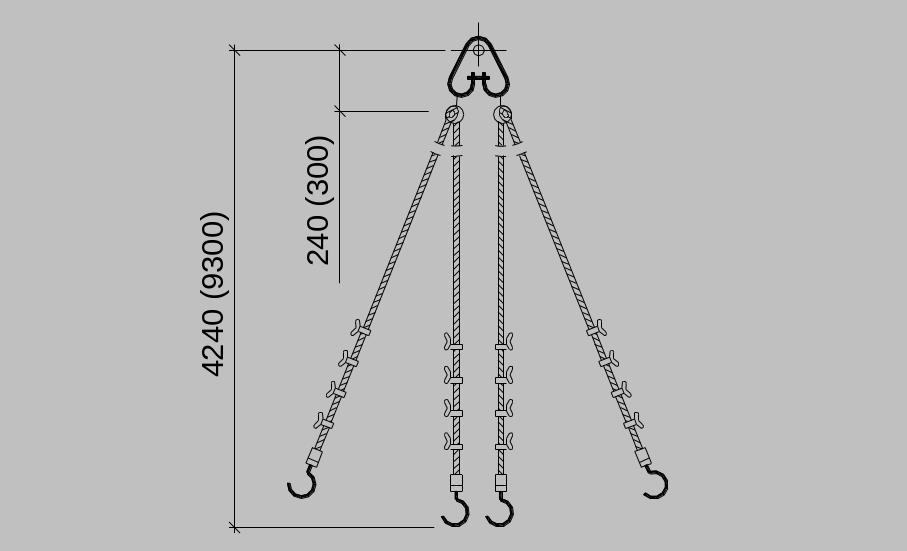

Строп четырехветвевой, ПИ Промстальконструкция 21059М–28 |
Выгрузка и раскладка различных конструкций. |
|
0,09
|
4,2
|
3
|
|
7 |

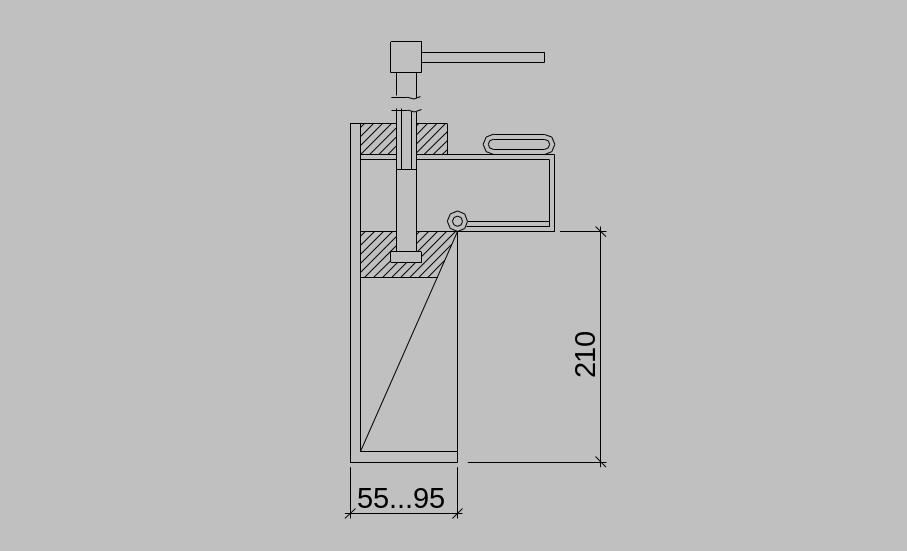

Клиновой вкладыш ЦНИИОМТП №7 |
Выверка и временное крепление колонн при их установке в фундаменты стаканного типа |
|
0,01 |
- |
- |
|
8 |

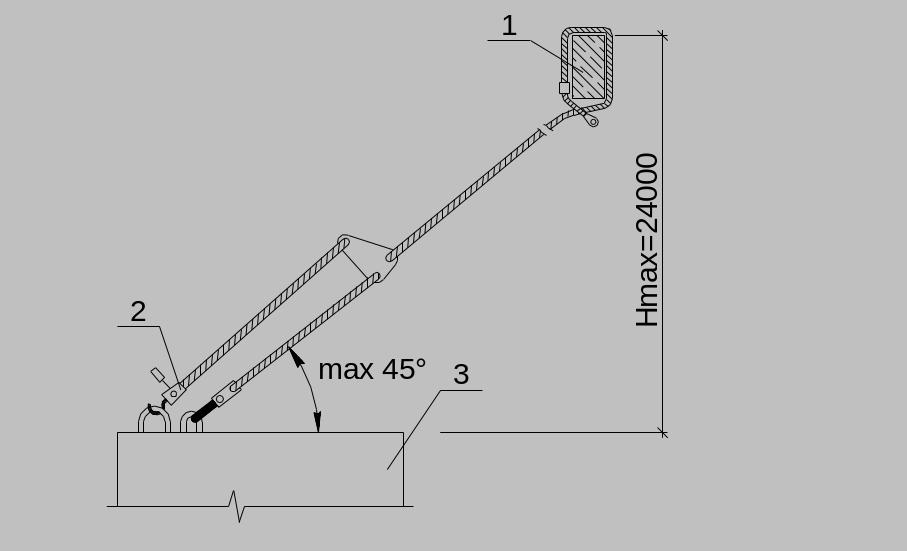

Расчалка, ПИ Промстальконструкция, 2008–09 |
Временнное крепление колонн, ферм, балок и т.д. |
|
0,1 |
– |
– |
|
9 |

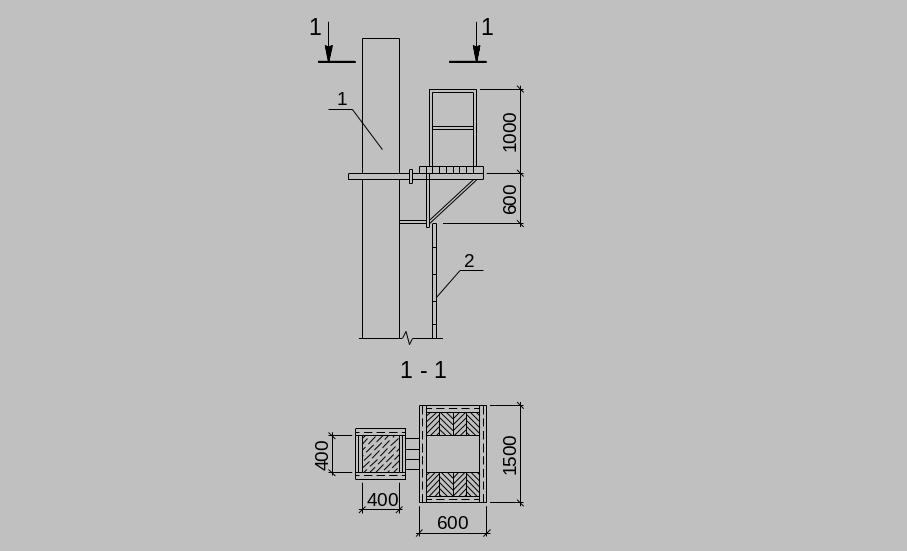

Навесная площадка с подвесной лестницей, ПК Главстальконструкция, 229 |
Обеспечение рабочего места на высоте |
|
0,12 |
- |
- |
|
