Соотношение между давлением и объемом в ходе дыхательного цикла

В ходе дыхательного цикла внутриплевральное давление и внутриальвеолярное давление претерпевают характерные колебания. Чтобы понять соотношение между этими двумя показателями, необходимо иметь в виду следующие общие положения. Когда форма грудной клетки в течение короткого периода времени не изменяется (например, в момент смены вдоха выдохом), на плевральную полость действует лишь одна сила-эластическая тяга легких, создающая «отрицательное» давление в плевральной полости. Это «отрицательное» внутриплевральное давление, наблюдаемое в отсутствие движений грудной клетки, мы будем в дальнейшем обозначать Р_пл (стат). При этом внутриальвеолярное давление Р_а (стат) равно нулю, так как полость альвеол сообщается с внешней средой и давление в ней равно атмосферному. Примерно такая же картина наблюдается при очень медленных дыхательных движениях.

582 ЧАСТЬ VI. ДЫХАНИЕ

Рис. 21.16. Схема, объясняющая изменения плеврального давления (Рпл) и альвеолярного давления (Pа при вдохе (слева) и выдохе [справа), Рр давление в полости рта; R- аэродинамическое сопротивление воздухоносных путей

При нормальном дыхании возникают более сложные соотношения (рис. 21.16). Альвеолярное пространство на этом схематичном рисунке изображено в виде кружков. Черные стрелки обозначают направление перемещений, а красные-направление эластической тяги. При вдохе (слева) альвеолы расширяются, но скорость поступления в них воздуха замедляется вследствие сопротивления воздухоносных путей R. В результате давление в альвеолах снижается и становится отрицательным по отношению к атмосферному. Под действием этого пониженного внутриальвеолярного давления давление в плевральной полости также становится более «отрицательным». Таким образом, внутриплевральное давление при дыхательных движениях Р_пл(дин) равно сумме статического плеврального давления Р_пл(стат) и внутриальвеолярного давления Р_а в данный момент времени:

Р_пл(дин) = Р_пл(стат) + Р_а. (18)

Во время выдоха (рис. 21.16, справа) наблюдается обратная картина: Р_а становится положительным и в результате давление в плевральной полости уменьшается (становится менее отрица-

тельным, чем Р_пл(стат).

Кривые на рис. 21.17 отражают изменения давления в ходе дыхательного цикла, обусловленные описанными выше процессами. Для упрощения на этих кривых длительность вдоха и выдоха одинаковая. Если бы при дыхании приходилось преодоле-

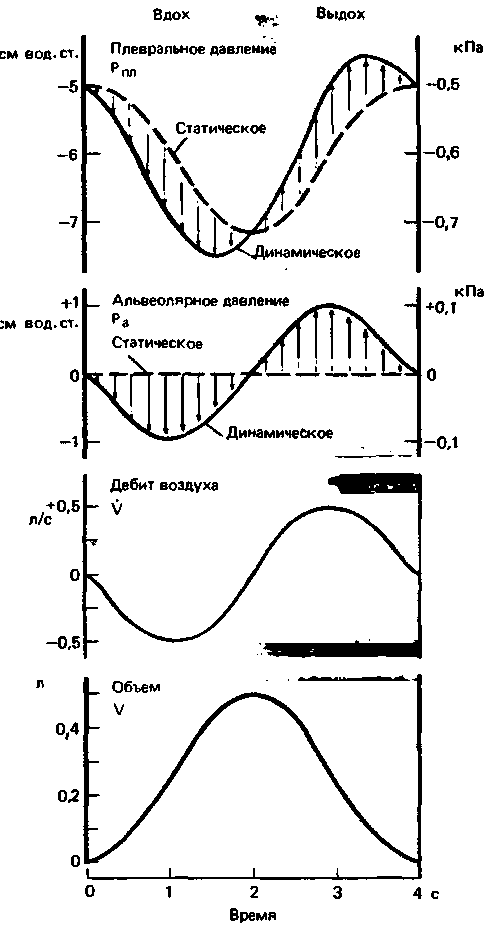

Рис. 21.17. Изменения плеврального давления Рпл , альвеолярного давления Ра, объемной скорости воздушного потока (V) и дыхательного объема V в течение дыхательного цикла. Прерывистыми линиями показаны изменения давления, которые наблюдались бы, если бы при дыхании преодолевались только упругие сопротивления. Из-за наличия вязких сопротивлений Рпл и Ра при едохе становятся более отрицательными, а при выдохеболее положительными (красные стрелки)
