Статические кривые объем-давление
Статическую кривую объем-давление для дыхательной системы в целом, т. е. для легких и грудной клетки, можно построить следующим образом. Исследуемый вдыхает из спирометра определенный объем воздуха (при этом носовые пути должны быть перекрыты). Затем соединение со спирометром перекрывается, и исследуемый как можно полнее расслабляет дыхательные мышцы при открытой голосовой щели. При этом посредством датчика, соединенного со ртом исследуемого, можно измерить давление, оказываемое на альвеолы со стороны сил упругости легких и грудной клетки (релаксационный метод измерения давления). Разница давлений между альвеолярным и атмосферным воздухом называется альвеолярным давлением (Ра). На рис. 21.14 красным цветом показана типичная кривая зависимости альвеолярного давления от объема легких, полученная при помощи описанного выше метода. Эта релаксационная кривая легких и грудной клетки имеет S-образную форму, причем ее участок, приближающийся к линейному, включает большинство значений, в пределах которых изменяются объем и давление в легких при нормальном дыхании. Следовательно, упругое сопротивление дыхательной системы при вдохе в этих пределах почти постоянно.
Часть общего упругого сопротивления, приходящуюся на долю упругого сопротивления грудной клетки, можно определить по разнице между атмосферным и внутриплевральным давлением. Как указывалось выше, эту разницу принято сокращенно называть давлением в плевральной полости (Рпл). Если при проведении измерений, о которых шла речь выше, одновременно регистрировать давление в плевральной полости (или пищеводе; см. выше) при различных значениях объема легких, то можно построить релаксационную кривую грудной клетки. Как видно из рис. 21.14 угол наклона этой кривой возрастает с увеличением давления (и легочного объема).
Часть общего упругого сопротивления, создаваемую эластической тягой легких, можно определить по разнице между альвеолярным давлением и давлением в плевральной полости. Эту разницу называют транспульмональным давлением (Рт). Кривая зависимости транспульмонального давления от легочного объема-это релаксационная
Глава 21. Легочное дыхание 579
|

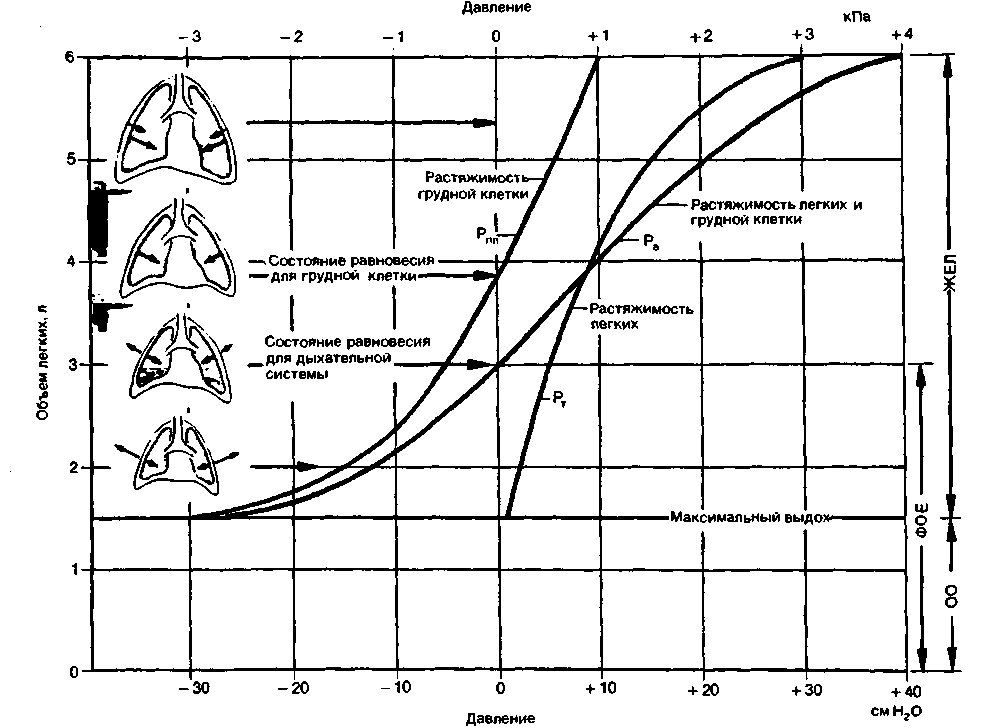

Рис. 21.14. Статические кривые объем-давление для дыхательной системы в целом (красная кривая), а также легких и грудной клетки в отдельности (по [24], с изменениями). Рпл-плевральное давление; Ра-альвеолярное давление; Рт-транспульмональное давление; ЖЕЛ-жизненная емкость легких; ОО-остаточный объем; ФОЕфункциональная остаточная емкость. Кривые получены путем измерения давлений при пассивных изменениях объема легких в условиях расслабленной дыхательной мускулатуры. На врезках показано направление действия эластических сил грудной клетки и легких при различных объемах |
кривая легких, отражающая их упругие свойства. Угол наклона этой кривой снижается при высоких давлениях (т.е. при увеличении объема легких).
Сравнение всех трех кривых на рис. 21.14 позволяет оценить влияние упругих сил при разной степени наполнения легких. Состояние равновесия всех упругих сил для дыхательной системы в целом (Ра = 0) наблюдается в конце выдоха, когда объем легких соответствует функциональной остаточной емкости (ФОЕ). В этом случае силы, расправляющие грудную клетку, и эластические силы легких, нод действием которых они стремятся спасться, уравновешивают друг друга. Когда при вдохе объем легких увеличивается, их эластическая сила, направленная внутрь, возрастает, а сила упругости грудной клетки, направленная наружу, снижается. При объеме легких, равном около 55% жизненной емкости, наблюдается состояние равновесия для
груоной клетки (Рпл = 0); при дальнейшем увеличении легочного объема направление сил упругости грудной клетки меняется на противоположное.
Растяжимость. Показателем эластических свойств дыхательной системы (или любого из двух ее компонентов) служит растяжимость-величина, равная тангенсу угла наклона соответствующей релаксационной кривой. Растяжимость (compliance, С) дыхательной системы в целом определяют с помощью следующего уравнения:
(10)
Из аналогичных уравнений находят растяжимость грудной клетки:
(11)
580 ЧАСТЬ VI. ДЫХАНИЕ
и легких:
(12)
Все три уравнения связаны между собой следующим образом:
(13)
Поскольку растяжимость есть величина, обратная упругому сопротивлению растяжению, это сопротивление для дыхательной системы в целом в соответствии с уравнением (13) равно сумме упругих сопротивлений грудной клетки и легких.
Как видно из рис. 21.14, наклон релаксационной кривой (а следовательно, и растяжимость) дыхательной системы (грудной клетки и легких) больше в области значений, соответствующих нормальному дыханию. У взрослого человека растяжимость дыхательной системы и ее компонентов при спокойном дыхании составляет:
Любое изменение этих величин (а особенно их снижение в условиях патологии) имеет диагностическое значение. Однако точно измерить растяжимость трудно, так как при ее определении дыхательная мускулатура должна быть полностью расслаблена. В связи с этим часто ограничиваются измерением растяжимости легких, используя при этом более простой способ. Он заключается в том, что исследуемый вдыхает определенный объем воздуха, а затем при помощи дыхательных мышц фиксирует грудную клетку при открытой голосовой щели. В этих условиях давление в альвеолах равно атмосферному (т.е. Ра = 0), и уравнение (12) приобретает следующий вид:
(14)
Таким образом, для определения растяжимости легких достаточно измерить изменение внутриплеврального давления (или, проще, внутрипищеводного давления) и подставить полученные значения в уравнение (14). При этом вычисляют так называемую статическую растяжимость легких, зависящую не только от эластических свойств, но также и от объема легких.
При прочих равных условиях изменение объема меньше при меньшем исходном объеме. У детей в возрасте 9-12 лет растяжимость в 2-3 раза ниже, чем у взрослых. В связи с этим при диагностическом определении растяжимости легких необходимо учитывать их исходный объем, т.е., как правило, функциональную остаточную
емкость (ФОБ). Определяемая величина называется удельной растяжимостью легких:
(15)
