6.Выходная статические вах транзистора об

при

насыщение

0

а ) означает, что вход разомкнут (висит в воздухе):

Инжекции нет, КП смещен в обратном направлении, через него протекает неуправляемый обратный (тепловой) ток .

Выходная характеристика в данном случае – это обычная характеристика обратно смещенного перехода.

Имеем режим отсечки – нерабочий режим.

Т.к. тепловой ток очень мал, то данная характеристика практически сливается с осью абсцисс, т.е. режим отсечки практически отсутствует у транзистора ОБ.

б )

Имеем активный режим работы транзистора, для которого справедливо: (1)

Из выражения (1) вытекает:

• каждому значению тока эмиттера соответствует свое значение тока коллектора (своя характеристика);

• чем больше ток эмиттера, тем больше ток коллектора, т.е. тем выше идет характеристика.

Ток коллектора практически не зависит от выходного напряжения , т.е. характеристики идут практически параллельно оси абсцисс. Расстояние по вертикали между характеристиками примерно одинаково.

в) При прямом включении КП ( ) имеем режим насыщения – нерабочий режим. При этом эмиттер и коллектор инжектируют НЗ в базу, поэтому , а ток коллектора быстро падает до 0.

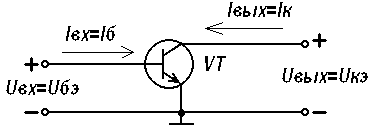

7.Входные характеристики транзистора оэ. Статические вах транзистора оэ

при

I_Б,mA U_КЭ =0 U_КЭ=5В

U_БЭ, В

0 1

а ) n p n

Э К

U_БЭ Б

Э миттер и коллектор закорочены, поэтому на коллекторе будет такой же знак, что у эмиттера, т.е. «минус», а это означает, что КП прямо смещен.

Таким образом, оба перехода смещены в прямом направлении (режим насыщения). Эмиттер и коллектор инжектируют НЗ в базу, поэтому ток базы будет максимальным.

Транзистор в данном случае можно рассматривать как параллельное включение двух прямо смещенных диодов, т.е. будет наблюдаться экспоненциальная зависимость тока от напряжения.

б ) - активный режим

КП становится обратно смещенным, инжекция НЗ коллектором в базу прекращается, и ток базы уменьшается, т.е. характеристика смещается вправо (в область меньших токов). Дальнейшее повышение выходного напряжения приведет к незначительному смещению входной характеристики (характеристики идут кучно), поэтому ограничиваются двумя характеристиками: при и при .
