1. Особенности включения транзистора по схеме с об.

Транзистор можно включить в усилительный каскад тремя способами: по схеме с общей базой, с общим эмит­тером, с общим коллектором. Принятая терминология показывает, какой из электродов транзистора является общим для его входной и выходной цепей. Каждая из указанных схем обладает характерными для нее свой­ствами, но принцип усиления электрических сигналов в них одинаков.

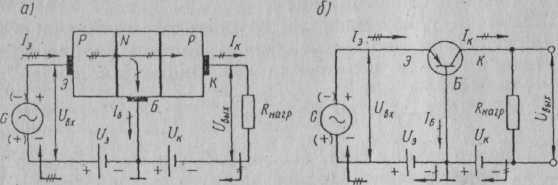

Схема с общей базой (ОБ). На рис1. а, б соот­ветственно представлены структурная и принципиальная схемы включения транзистора с ОБ

Напряжение вход­ного сигнала подается на эмиттер и базу, а источник напряжения питания коллектора U_к и резистора нагрузки R_н, с которого снимается выходное напряжение, вклю­чены между коллектором и базой. Схема с ОБ обладает малым входным сопротивлением (десятки ом) и боль­шим выходным сопротивлением (сотни килоом). Низкое входное сопротивление является существенным недостатком этой схемы, так как в многокаскадных оно оказывает шунтирующее действие на сопротивление нагрузки предыдущего каскада. Поэтому между каскадами, собранными по схеме с ОБ, необходимо согласующие устройства (например, понижающие трансформаторы).

2. Особенности включения транзистора по схеме с оэ.

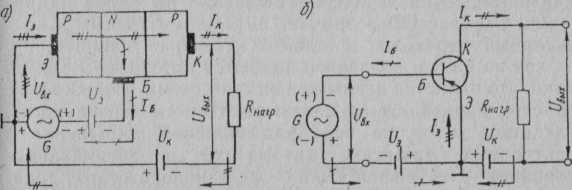

С хема с ОЭ струк­турная и принципиальная соответственно представлена на рис. 2 а, б. Напряжение входного сигнала U_вх подается на эмиттер и базу, источник коллекторного питания и сопротивление нагрузки R_нагр включены между эмиттером и коллектором. Отличие схемы с ОЭ от схемы с ОБ состоит в том, что входным током в ней является малый по значению ток базы. Ток эмиттера I_э обуслов­лен количеством дырок, переместившихся через эмиттерный переход в базу, и под. воздействием этого тока в цепи коллектора протекает ток I_к, почти равный току I_э. Небольшая часть дырок рекомбинирует в области базы с электронами; образуется ток базы I_б; следова­тельно, через источник входного сигнала проходит толь­ко небольшой ток базы I_б=I_э - I_к, поэтому входное сопротивление схемы транзистора с ОЭ значительно выше входного сопротивления схемы с ОБ и состав­ляет сотни ом. Выходное сопротивление в схеме с ОЭ достигает десятков килоом.

Р и с. 2 структурная (а) и принципиальная (б) схемы включения транзистора с ОЭ

Важнейшим достоинством схемы с ОЭ (в отличие от схемы с ОБ) является большой коэффициент усиления по току, представляющий отношение приращения тока коллектора к приращению тока базы И обозначаемый :β=

Коэффициент усиления по напряжению для схемы с ОЭ имеет примерно такую же величину, что и для схемы с ОБ. Это объясняется тем, что выходное напряжение у обеих схем зависит от одних и тех же величин — пере­менной составляющей коллекторного тока и .сопротивле­ния нагрузки, которые примерно равны.

Коэффициент усиления по мощности для схемы с ОЭ, равный К_р=βК_u, значительно выше, чем для схемы с ОБ

Важном особенностью схемы с ОЭ является то, что выходное напряжение имеет сдвиг по фазе на 180° по отношению к входному напряжению.
