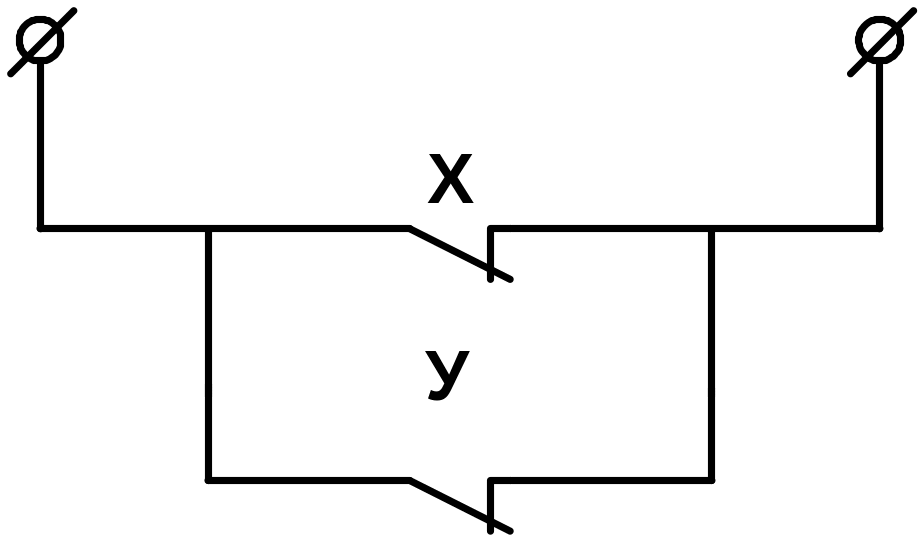

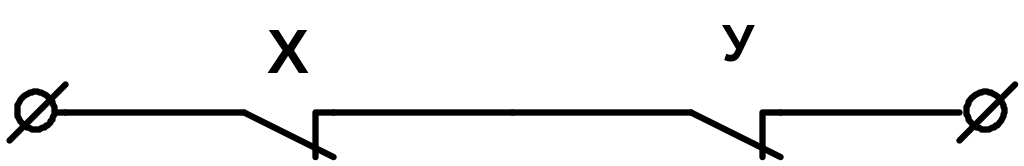

29. Какая из предложенных схем соответствует операции дизъюнкция

Ответ обосновать.

А.

В.

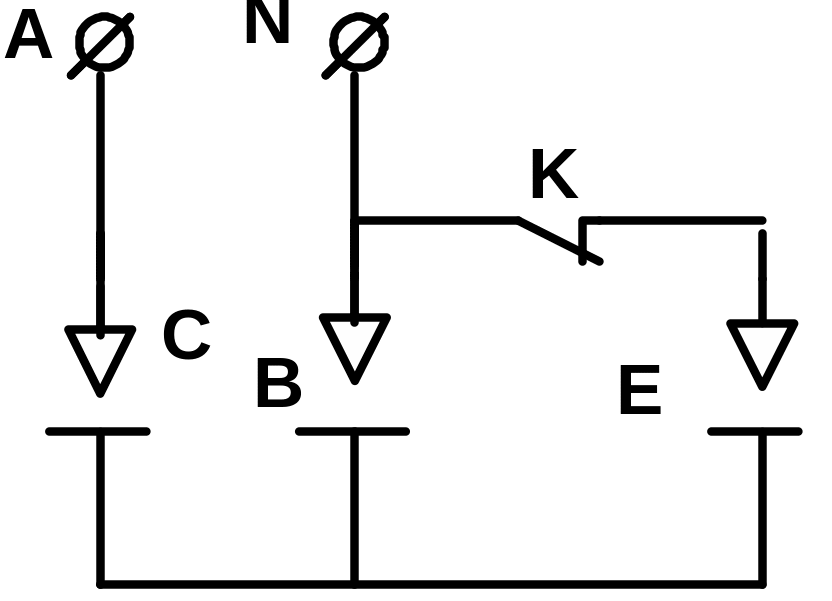

30. Представить схему в виде логического выражения

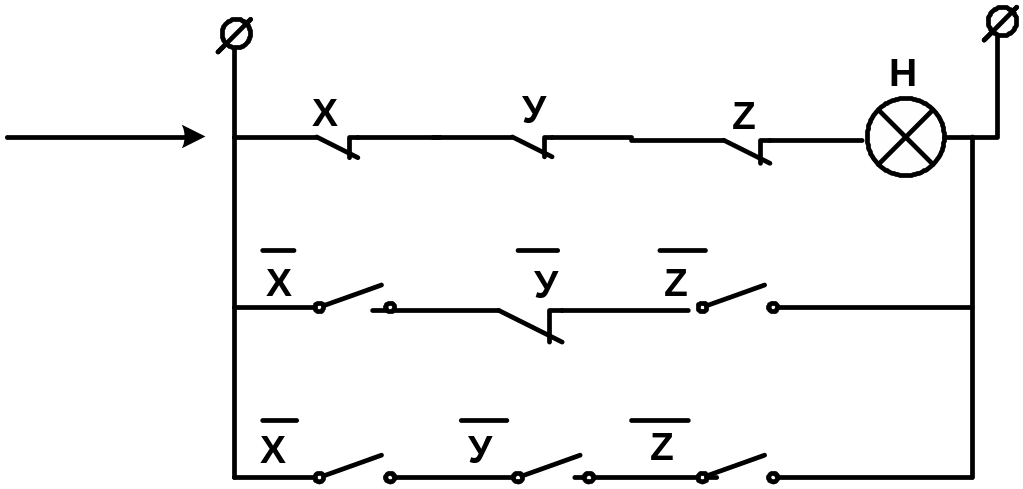

31. Минимизировать электрическую схему

32. Правило построения функциональных схем автоматизации.

33. Назначение функциональных схем автоматизации. Условные обозначения измерительных приборов установленных по месту, вторичных регистрирующих приборов, приборов дистанционной передачи, исполнительных устройств. Пояснить понятия: установка по месту, установка на пульте.

34. Пояснить правило нумерации и расположения приборов на функциональной схеме автоматизации. Пояснить правило чтения схемы.

3 Методические указания к выполнению контрольной работы

1. Пояснения к выполнению задания 1.

Чертеж функциональной схемы автоматизации начинают выполнять с упрощенного изображения оборудования и коммуникаций, входящих в технологическую схему. Технологическое оборудование вычерчивают без учета масштаба, но в соответствии с формой и пропорциями отдельных частей, а также габаритными размерами аппаратов и агрегатов.

В нижней части поля чертежа изображают в виде прямоугольников щиты и пульты управления. В зону этих прямоугольников выносят аппаратуру контроля, регулирования, сигнализации и управления.

Технологические коммуникации, трубопроводы, приборы и средства автоматизации изображают в соответствии с ГОСТ 21.404-85. Эта система основана на рекомендациях международного стандарта 1SO/DIS 3511/1. Если в схеме имеются коммуникации и трубопроводы, не соответствующие ГОСТ 21.404-85, то допускается для обозначения пользоваться дополнительными цифрами или буквами, но с обязательным их пояснением. Направление движения потока в трубопроводе указывают стрелки.

Название технологического оборудования вписывают в контур с его условным изображением либо выносят за его пределы. Допускается проставлять позиции на оборудование в соответствии с позициями на технологической схеме (экспликация оборудования).

Контуры технологического оборудования, трубопроводные коммуникации, прямоугольники, изображающие «Приборы местные», щиты и пульты управления на функциональных схемах автоматизации выполняют линиями толщиной 0,6-1,5 мм. Прямоугольники щитов и пультов располагаются таким образом, чтобы обеспечивалась простота и ясность схемы и минимум пересечения линий. В прямоугольнике с левой стороны делается надпись «Щит управления» или «Приборы на щите»

Прямоугольники с надписью «Щиты управления» или «Пульты управления»предназначены для размещения на них технических средств автоматизации: измерительных приборов, аппаратуры управления, сигнальных устройств, вспомогательной аппаратуры.

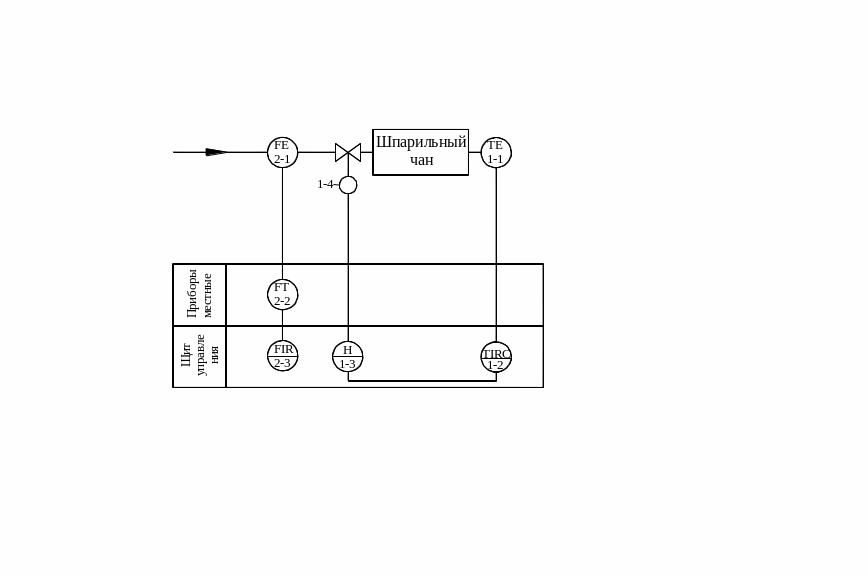

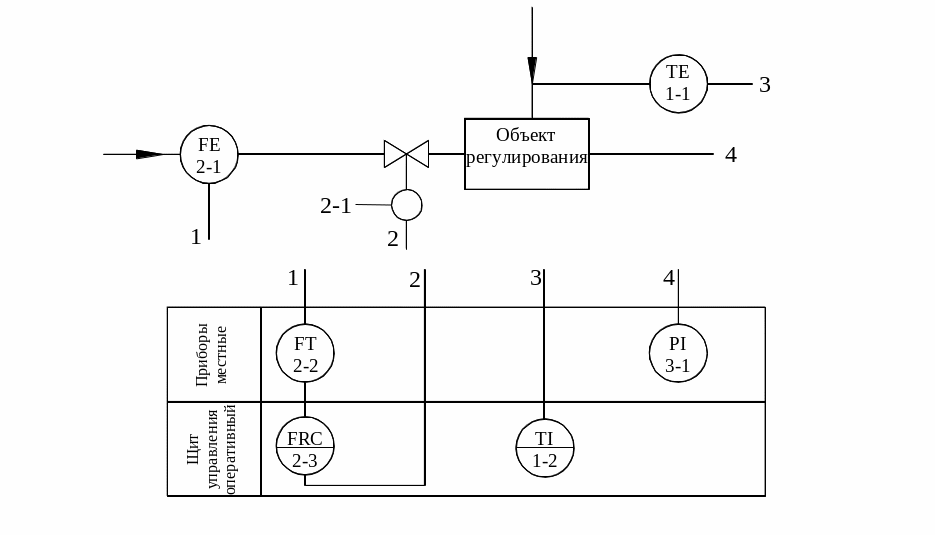

Рис. 3.1 - Функциональная схема автоматизации

В прямоугольниках с надписью «Приборы местные» или «Приборы по месту» выносят отдельные приборы и средства автоматизации, например, манометры, кнопки управления, размещенные на технологическом оборудовании, а также вне щитов или пультов управления. Связь между первичными измерительными преобразователями (датчиками) и средствами автоматизации, установленными на щитах и пультах, показываются тонкими сплошными линиями (рисунок 3.2).

Рисунок 3.2. - Изображение разрывов линий связи на функциональной схеме автоматизации

Для больших и сложных схем автоматизации допускается разрыв линий связи. При этом места разрывов нумеруют одной и той же арабской цифрой. Линии связи нумеруют по горизонтали, причем в нижнем ряду номера (слева направо) записываются в возрастающем порядке, а в верхнем ряду – в произвольном (рисунок 3.2).

На линиях связи от отборных устройств и первичных измерительных преобразователей до измерительных приборов, размещенных на щитах и пультах управления, указывают предельные значения измеряемых или регулируемых величин в единицах шкалы выбранного прибора.

Приборам и средствам автоматизации присваиваются позиционные обозначения (позиции). Позиционные обозначения проставляются рядом с условными графическими обозначениями приборов и средств автоматизации. Отдельные приборы средств автоматизации нумеруют арабскими цифрами или арабскими цифрами и строчными буквами русского алфавита, когда использован комплект приборов и средств автоматизации, состоящих из отдельных элементов. Например, комплекту присваивается порядковый номер 2, а отдельным элементам и устройствам – первичному измерительному преобразователю 2а или (2-1), вторичному измерительному прибору 2б или (2-2), исполнительному механизму 2в или (2-3) и т.п.

Основные условные обозначения приборов и средств автоматизации по ГОСТ 21.404-85 приведены ниже в таблице 3.1

Таблица 3.1 - Условные обозначения приборов и средств автоматизации

Описание	Обозначение

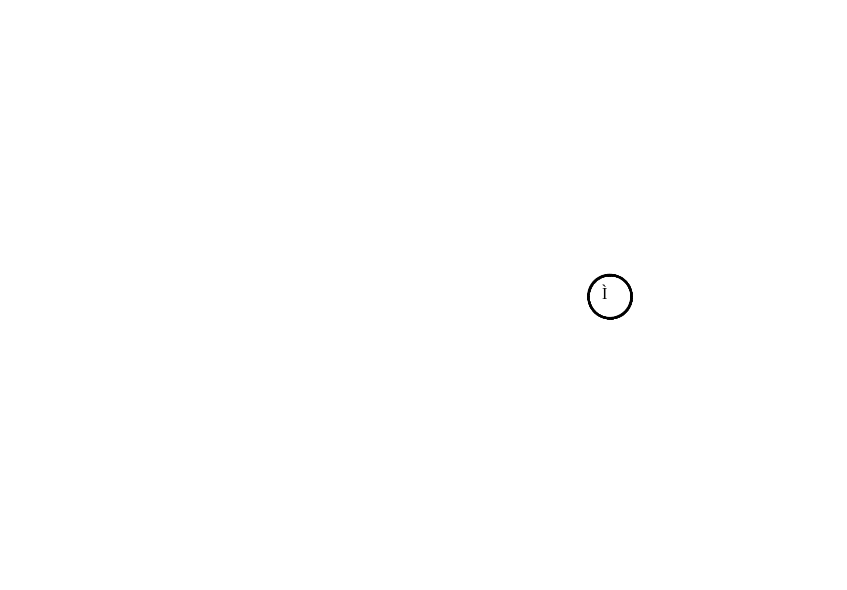

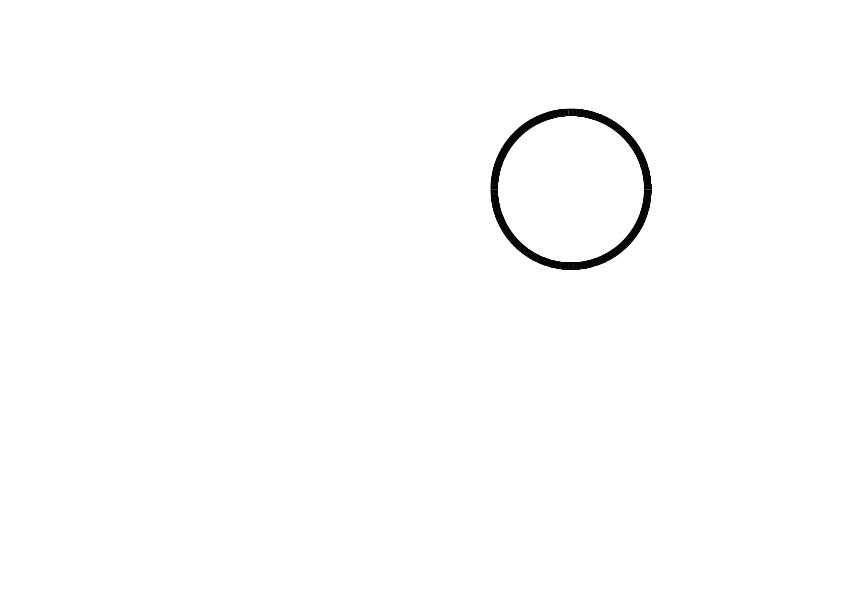

Первичный измерительный преобразователь (датчик), прибор, устанавливаемый по месту: на технологическом трубопроводе, аппарате, стене и др.

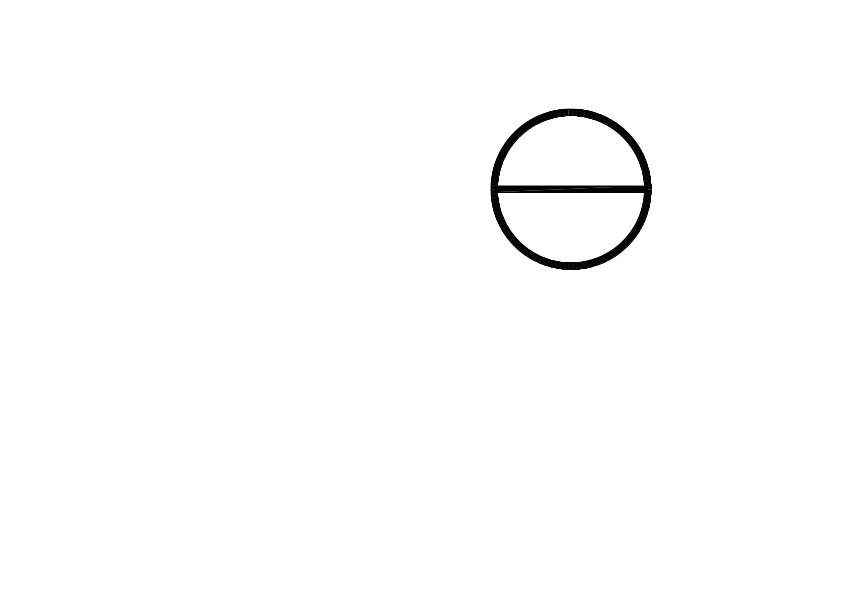

Прибор, устанавливаемый на пульте

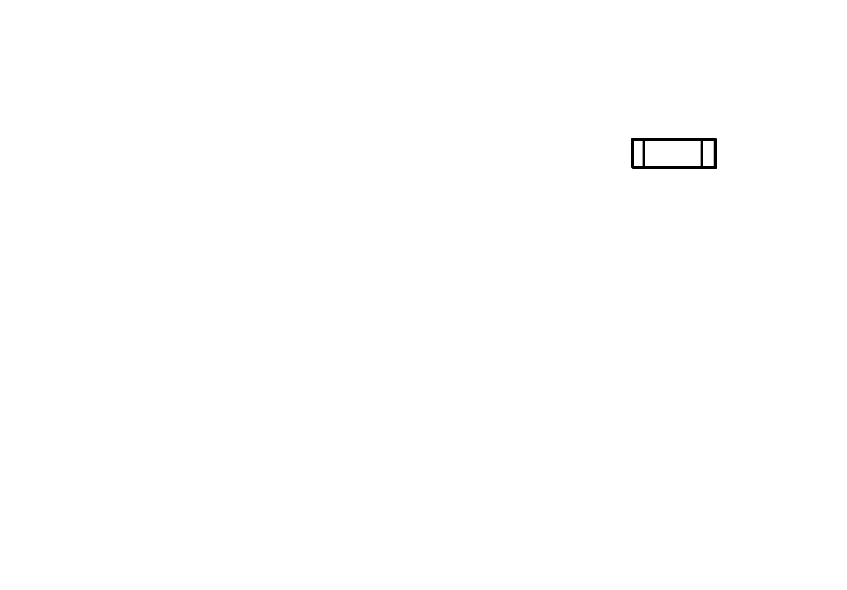

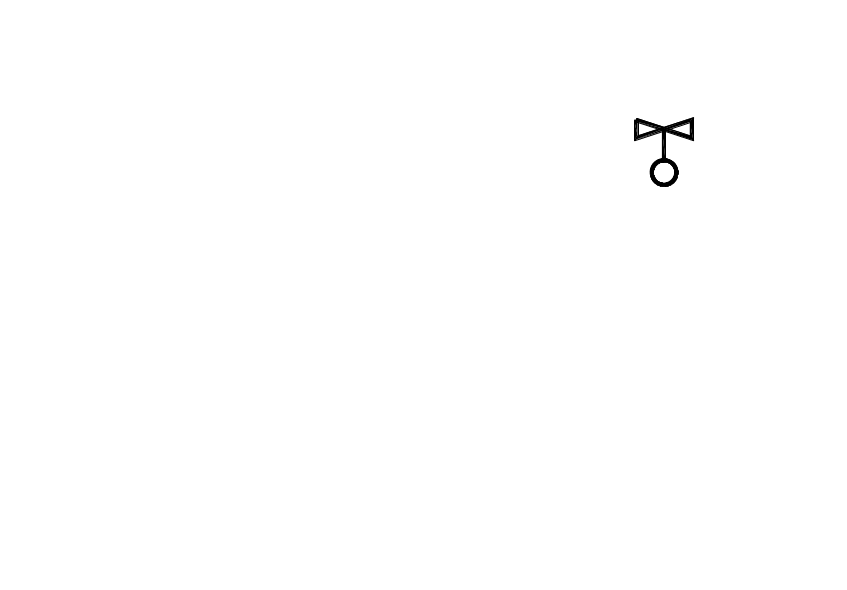

Регулирующий электромагнитный вентиль
Спиральные нагревательные исполнительные устройства
Двигательные исполнительные устройства
Линия связи
Пересечение линий связи без соединения друг с другом
Пересечение линий связи с соединением между собой

В настоящее время при составлении функциональных схем используют систему условных обозначений в соответствии со стандартом ГОСТ 21.404-85 «Приборы и средства автоматизации. Обозначения условные в схемах автоматизации технологических процессов». Эта система аналогична системам условных обозначений, применяемым в США, Англии, Японии, Швеции и др.

Стандарт содержит условные обозначения приборов, средств автоматизации и линий связи, используемых в проектах систем автоматизации технологических процессов при выполнении функциональных схем автоматизации. Он устанавливает обозначения измеряемых величин функциональных признаков приборов, а также способы и методику построения условных графических обозначений.

В основе обозначения приборов и средств автоматизации лежит функциональный признак, выполняемый данным прибором и средством автоматизации.

Приборы и средства автоматизации, условные обозначения которых не представляется возможным построить по ГОСТ 21.404-85, допускается обозначать произвольными условными символами с расшифровкой на схемах.

Для отборных устройств, всех постоянно подключенных приборов нет специального обозначения, их показывают тонкой сплошной линией, соединяющей технологический трубопровод или аппарат с первичным измерителем или прибором. При необходимости указания точного места расположения отборного устройства или точки измерения (внутри контура технологического аппарата) в конце тонкой линии чертят окружность диаметром 2 мм.

Подвод линии связи к символу прибора допускается изображать в любой точке окружности (сверху, снизу, сбоку). Если следует показать направление передачи сигнала, то на линии связи наносят стрелки.

Для обозначения величин, не предусмотренных ГОСТ 21.404-85, могут быть использованы резервные буквы. При этом многократно применяемые величины следует обозначать одной и той же резервной буквой. Резервные обозначения должны быть расшифрованы на схеме. Не допускается в одной и той же документации использовать одну резервную букву для обозначения разных величин. Буквенные обозначения измерительных величин, а также функции, выполняемые прибором, приведены в таблице 3.2.

Таблица 3.2 - Буквенные обозначения, отражающие основные и функциональные признаки приборов

Обозначение	Измеряемая величина			Функции, выполняемые прибором.
	Основное обозначение первой буквы		Дополнительное значение первой буквы	Отображение информации		Формирование выходного сигнала	Дополнительное значение
А				Сигнализация
С						Регулирование, управление
D	Плотность		Разность, перепад
Е	Любая электрическая величина
F	Расход	Соотношение, доля, дробь
G	Размер, положение, перемещение
H	Ручное управление						Верхний предел измеряемой величины
I				Показания
J		Автоматическое переключение, обегание
K	Время, временная программа
L	Уровень						Нижний предел измеряемой величины
M	Влажность
P	Давление, вакуум
Q	Величина, характеризующая качество: состав, концентрацию	Интегрирование, суммирование по времени
R	Радиоактивность			Регистрация
S	Скорость, частота					Включение, отключение, переключение
T	Температура	Дистанционное передача
V	Вязкость
W	Масса

При построении обозначений комплектов средств автоматизации в верхней части окружности приводят буквенные обозначения измеряемой величины и функционального признака прибора.

Порядок расположения буквенных обозначений (слева, направо) должен быть следующим:

обозначение основной измеряемой величины;

обозначение, уточняющее (если это необходимо) основную измеряемую величину;

обозначение функционального признака прибора.

Пример построения условного обозначения прибора для измерения, регистрации и автоматического регулирования перепада давления приведен на рисунке 3.3.

В нижней части окружности приводят позиционное обозначение (цифровое или буквенное цифровое), служащее для нумерации комплекта.

Рисунок 3.3 - Условное обозначение прибора для измерения, регистрации и автоматического регулирования перепада давления

В отдельных случаях, когда позиционное обозначение прибора не помещается в окружности, допускается указывать его вне пределов окружности, или вместо окружности применяют обозначение в виде эллипса.

При построении условных обозначений приборов следует указывать не все функциональные признаки прибора, а лишь те, которые используются в данной схеме. Например, при обозначении показывающих и самопишущих приборов (если функция «показание» не используется) следует писать PR вместо PIR и т.п.

Все устройства, выполняемые в виде отдельных блоков и предназначенные для ручных операций, должны иметь на первом месте обозначений букву Н независимо от того, в состав какого измерительного комплекта они входят. Например, переключатели электрических цепей измерений (управления), переключатели воздушных линий обозначаются НS, байпасные панели дистанционного управления – НС, кнопки (ключи) для дистанционного управления, задатчики – Н.

В случае построения условного обозначения сигнализатора уровня, блок сигнализации которого является бесшкальным прибором, снабженным контактным устройством и встроенными сигнальными лампами, следует писать:

LS – если прибор используется только для включения насоса, блокировки;

LA – если прибор используется только для сигнализации (местной или дистанционной);

LSA – если прибор используется как для включения устройств автоматики, так и для сигнализации;

LC – если прибор используется для регулирования уровня.
