2.2. Демультиплексор
Задача передачи сигнала с одного входа микросхемы на один из нескольких выходов называется демультиплексированием. Демультиплексор - устройство, обратное мультиплексору. Т. е., у демультиплексора один вход и несколько выходов. Двоичный код определяет, какой выход будет подключен ко входу. Другими словами, демультиплексор - это устройство, которое осуществляет выборку одного из нескольких выходов и подключает его к своему входу или, это переключатель сигналов, управляемый двоичным кодом и имеющий один вход и несколько выходов. Ко входу подключается тот выход, чей номер соответствует состоянию двоичного кода. Для выбора конкретного выхода демультиплексора, как и в мультиплексоре, используется двоичный дешифратор.
Демультиплексор можно построить на основе точно таких же схем логического "И", как и при построении мультиплексора (рис.3.)
Рис. 3. Схема демультиплексора.
3. Порядок выполнения работы
В данной лабораторной работе необходимо смоделировать с помощью программы OrCAD Capture 9.2 электронно-логическую схему, устройства «мультиплексор-демультиплексор» и передать сигнал с одного из информационных входов мультиплексора на один из информационных выходов демультиплексора, согласно заданию.
Рассмотрим порядок выполнения работы на примере передачи сигнала с первого входа мультиплексора на первый выход демультиплексора.
1. Вызвать программу OrCAD Capture 9.2 для построения схемы.
2. Создать новый проект.
3. Из библиотеки LOGIC выбрать используемые логические элементы и разместить их на рабочем поле. В связи с конструктивными особенностями дешифратора, предложенного в программе OrCAD Capture 9.2, на его выходах необходимо поставить инверторы, т.к. сигналы выходные сигналы противоположны теоретическим.
4. Из библиотеки SOURCE взять компонент STIM1, на который будут подаваться входные сигналы. Поместить все компоненты STIM1 на рабочем поле и соединить их выводы со входами дешифраторов. Получить схему устройства «мультиплексор-демультиплексор» (рис.4).
Рис. 4. Схема устройства «мультиплексор-демультиплексор»
5. Подать на управляющие входы мультиплексора сигналы так, чтобы на выходе дешифратора Y0 оказалась логическая единица. Подать передаваемый сигнал на первый информационный вход .
6. Передать сигнал на информационный вход демультиплексора. С помощью управляющих входов получить логическую единицу на выходе дешифратора Y0. Получить передаваемый сигнал на первом выходе демультиплексора
7. Подать сигналы на управляющие входы демультиплексора так, чтобы принимающим оказался первый канал.
8. Получить временную диаграмму (рис.5).

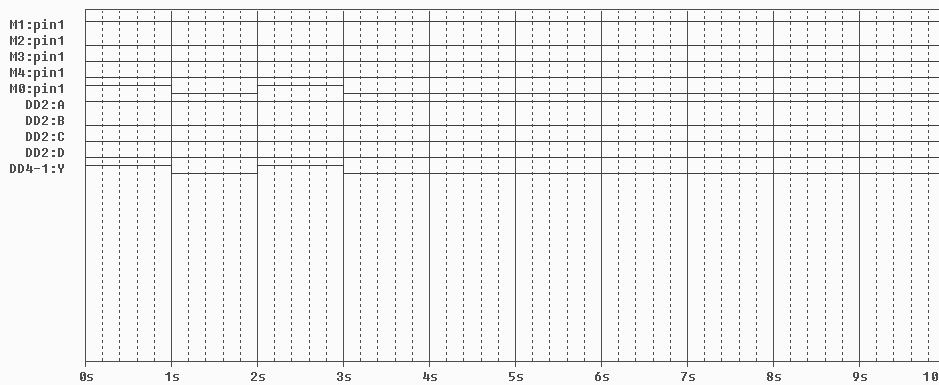

Рис. 5. Временная диаграмма работы схемы «мультиплексор-демультиплексор»
9. Проанализировать полученные результаты.
10. Оформить отчет, который должен содержать:
1) наименование лабораторной работы;
2) цель работы с указанием конкретного задания;
3) теоретическое содержание, включающее краткую информацию о мультиплексорах и демультиплексорах;
4) порядок выполнения работы;
5) электронно-логическую схему;
6) временную диаграмму;
7) выводы по данной лабораторной работе.
