3.3 Влияние отрицательной обратной связи (оос) на свойства

каскада ОЭ

Каскад с ОС по можно представить в виде соединения двух четырехполюсников рис. 10.

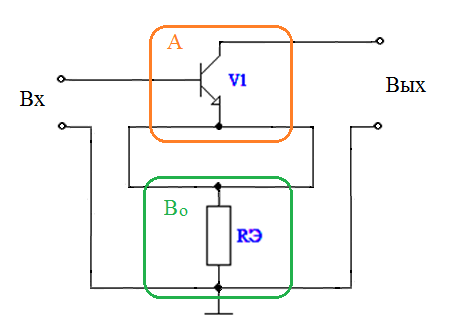

Рис10. Блок - структурная схема каскада ОЭ с ООС. (в ПК не вводить)

Транзистор охвачен последовательной по входу и последовательной по выходу ОС.

Рис. 11. Принципиальная схема каскада ОЭ с отрицательной

обратной связью ( рис.6 при С_Э=0) (в ПК не вводить)

3.3.1. Эквивалентная схема каскада ОЭ с отрицательной ОС

Рис.12 Эквивалентная схема каскада ОЭ с ООС (рис.8 при С_Э=0)

3.3.2 Изучение влияния обратной связи на АЧХ и ПХ каскада .

,

где

,

где F=1+

Табл.7

N п.п.	КСКВ,F	.F	F	F	,F	Примечание
	дБ	кГц	МГц	нс	%
1						tи=25мкс tи=1250мкс

3.3.3 Определение влияния изменений емкостей разделительных

конденсаторов С_р1, C_р2 на параметры АЧХ и ПХ.

Табл. 8.

N п.п.	Ср1=Ср2	КСКВ					Примечание
	мкФ	дБ	кГц	МГц	нс	%
1	1.0						tи=25мкс tи=1250мкс
2.	0.1

3.4 Исследование свойств каскада ОЭ с частотно-зависимой

обратной связью

3.4.1 Определение величины корректирующей емкости конденсатора С_Э1 для

получения максимальной частоты верхнего среза .при заданном К_СКВ,F

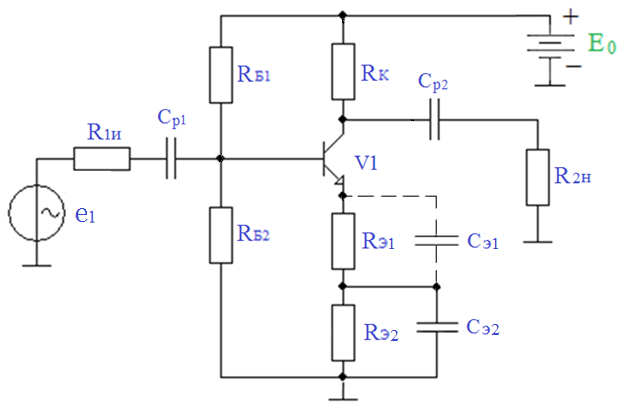

Рис. 13. Принципиальная схема каскада ОЭ с отрицательной частотно-зависимой

обратной связью. (в ПК не вводить)

Задано К_{СКВ F} =10.

Для реализации заданного К_{СКВ F} =10 на средних частотах необходимо рассчитать R_Э1 и R_Э2 из выражений

,

где , , R_Э2 = R_Э - R_Э1.

Ёмкости разделительных конденсаторов С_р1, С_р2 сохраняем такими же, как в схеме без ОС (рис.8), конденсатор С_Э2 соответствует конденсатору С_Э (табл.3).

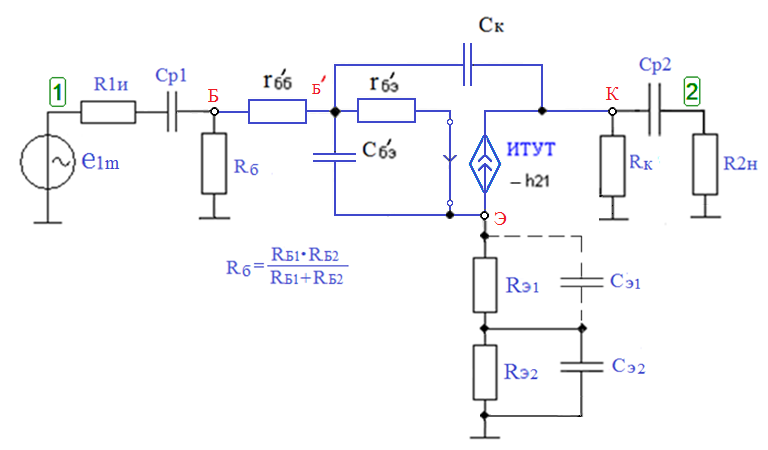

Рис. 14. Эквивалентная схема каскада ОЭ с отрицательной частотно-зависимой ОС

Построить АЧХ при С_Э1=0. Затем, задав диапазон изменения ёмкости С_Э1=200…1200 пФ, снова вычислить параметры АЧХ. Выбор можно начинать и с меньшего значения С_Э1 .

Значение ёмкости С_Э1, которое реализует максимально плоскую АЧХ по уровню -3дБ , будет оптимальным С_Э1= С _опт.

!!! Рекомендуем использовать функцию FASTMEAN “параметр”.

Табл.9

N п.п.	СЭ1	КСКВ F					Примечание
	пФ		кГц	МГц	пс	%
1	0						tи=25 мкс tи=1250 мкс
2	СЭ1= С опт

3.4.2 Измерение параметров ПХ.

_,

Для измерения параметров ПХ в схеме рис.14 необходимо заменить генератор гармонического сигнала на импульсный и вычислить время нарастания t_Н и спад вершины импульса  % при С_Э1= 0 и

С_Э1= С _опт. Результаты измерений занести в табл. 9.

.
