Решение

1. Время подхода, ч, зараженного воздуха к определенному рубежу опре­деляется по формуле:

,

W – средняя скорость переноса переднего фронта облака воздушным потоком, км/ч;

L – расстояние от источника заражения до заданного рубежа, км;

ч;

ч.

2. Величина количества выброшенного (разлившегося) при аварии на хранилищах вещества (Q) рассчитывается по формуле:

Q₀ =   V,

где V – объем хранилища, м³;

 – плотность газообразованного АХОВ, т/м³.

Q₀ = 1,658  100 = 165,8 (Т)

3. Продолжительность Т, ч, поражающего действия АХОВ определяется временем его испарения с площади разлива и находится по формуле:

,

где h – толщина слоя жидкости, разлившейся в самостоятельный поддон (обвалование), определяется по формуле: h = Н – 0,2; Н – высота поддона (обвалования), м;

ч.

4. Эквивалентное количество вещества по первичному облаку (Q_э1) определяется по формуле

Q_э1 = K₁  К₃  K₅  К₇  Q₀

Q_э1 = 0  0,3  0,23  1  165,8 = 0, т.е первичное облако не образуется.

5. Эквивалентное количество вещества по вторичному облаку (Q_э2) опреде­ляется по формуле:

т

6. Предельно возможное значение глубины переноса воздушных масс АХОВ (км) определяется по формуле:

Г_пред = W  ,

где  – время от начала аварии, ч;

Г_пред = 10  4 = 40 км.

7. При скоростях ветра более 1 м/с нахождения глубины зоны заражения ве­дется с использованием формул интерполирования с использованием таблицы «Глубина зон заражения АХОВ», км;

,

Г_б; Г_м; Г_х – соответственно большее, меньшее и искомое значение глубины распространения зараженного воздуха, км;

Q_э(б); Q_э(м); Q_э(х) – соответственно большее, меньшее и непосредственно перешедшее в первичное (вторичное) облако эквивалентное количество АХОВ, (т). Так как Q_э1 = 0, то расчет ведется по Q_э2, Q_э(х) = Q_э2.

По таблице интерполирования для скорости ветра в 2 м/с и для Q_э2 = 1,1 (+) выбираем Q_э между 3 и 1 (т) находим соответствующие значения глубины рас-прстранения АХОВ, км: 5,35; 2,84 (км);

км.

8. Полная глубина зоны заражения Г, обусловленная совместным воздействием первичного и вторичного облаков АХОВ, определяется соотношением:

Г = Г₁ + 0,5Г₂; при Г₂ < Г₁ или Г + Г₂ + 0,5 Г₁ при Г₁ < Г₂.

Полученное значения глубины зоны заражения Г сравнивается с предельно возможным значением глу­бины переноса воздушных масс Г_пред. За окончательную расчетную глубину зоны заражения принимается меньшее из 2-х сравниваемых между собой значений Г и Г_пред.

Г = Г₂ + 0,5Г₁; Г = 2,96+ 0,50 = 2,96 км

Г_пред = 40 км. Выбираем Г = 2,96 км

9. Ширина зоны химического заражения АХОВ определяется в зависимости от степени вертикальной устойчивости (СВУ) приземистых слоем атмосферы и колебаний направления ветра.

• при инверсии: Ш = 0,03 Г

• при изотермии: Ш = 0,15 Г

• при конвекции: Ш = 0,2 Г

Ш = 0,15  Г = 0,15  2,96 = 0,45 км.

10. Высота подъема облака АХОВ (Н_об) зависит от глубины распространения и степени вертикальной устойчивости (СВУ):

• при инверсии: Н_об = 0,005 Г

• при изотермии: Н_об = 0,015 Г

• для открытой местности Н_об увеличивается в 2 раза

Н_об = 0,015  Г  2 = 0,015  2,96  2 = 0,089 км.

11. Площадь зоны возможного химического заражения (ВХЗ) первичным (вторичным) облаком АХОВ – площадь территории, в пределах которой под воз­действием изменения направления ветра перемещается облако АХОВ рассчитывается по формуле

S_в = 8,75  10^–3  Г²  

S_в – площадь зоны, км²;

Г – глубина зоны, км;

 – угловые размеры зоны, град, для скорости ветра м/с:

< 0,5 – 360° ; 0,6 – 1 – 180°; 1,1 – 2,0 – 90° ; > 2 – 45°

S_в = 8,75  10^–3  (2,96)²  90 = 6,90 км²

12. Площадь зоны фактического заражения АХОВ – площадь территории, зараженной АХОВ в опасных пределах, рассчитывается по формуле:

S_ф = К_в  Г²  N^0,2,

К_в – коэффициент, зависящий от степени вертикальной устойчивости воздуха, который принимают равным:

• при инверсии – 0,081

• при изотермии – 0,133

• при конвекции – 0,235

N – время, прошедшее после аварии, ч.

S_ф = 0,133  2,96²  4^0,2 = 1,165  4^0,2 = 2,065  1,32 = 1,54 км².

Зона фактического заражения имеет форму эллипса, входит в зону возмож­ного химического заражения и обычно не наносится на карты (схемы) ввиду возможного перемещения облака АХОВ.

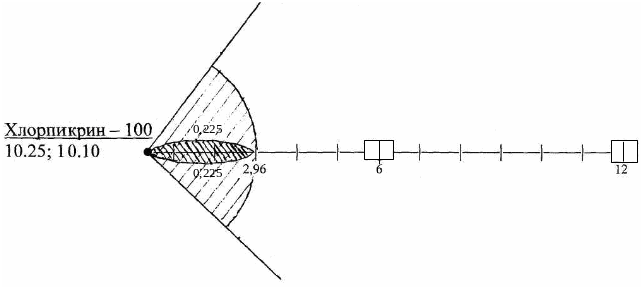

13. Нанесение зоны химического заражения на карту, план, схему:

• точкой синего цвета отмечается место аварии и проводится ось в направ­лении распространения облака;

• на оси следа откладывают величину глубины возможного заражения АХОВ;

• синим цветом наносится зона возможного заражения АХОВ (в виде окружности, полуокружности или сектора в зависимости от скорости ветра в зависимости от скорости ветра в приземном слое воздуха);

• зона возможного химического заражения штрихуется желтым цветом.

• возле места аварии синим цветом делается поясняющая надпись.

В числителе – тип и количество выброшенного АХОВ (т), в знаменателе – время и дата аварии.

Вывод: Полная глубина зоны химического заражения составляет 2,96 км, а расстояние от ХОО до нанесенных пунктов соответственно равно 6 и 12 км, то химическое заражение данным населенным пунктом не угрожает.
