12.2. Принципы построения мультиплексора.
Адресующее устройство мультиплексора представляет собой дешифратор с прямыми выходами, на который подаются коды адреса, соответствующие двоичному числовому коду номера мультиплексируемого входа данных.
Для мультиплексирования цифровых данных коммутирующее устройство мультиплексора представляет собой логические схемы «И», выходы которых объединены логической схемой «ИЛИ».
Количество логических схем «И» должно соответствовать количеству выходов дешифратора и мультиплексируемых каналов данных.

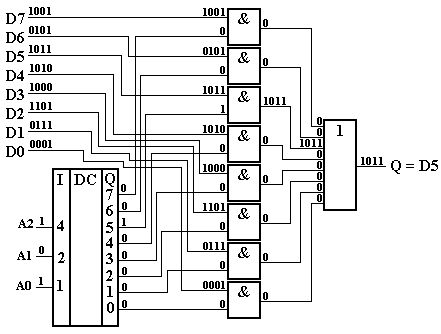

На Рис.22 изображена структура функциональных частей мультиплексора на 8 входов цифровых данных.
Рис.22
На Рис.22 сигналы на входах и выходах логических схем, а также дешифратора соответствуют прямому мультиплексированию 5–го канала данных D5, передающего код «1011» и заданного двоичным числовым кодом адреса «101» десятичного номера «5» на входах A2, A1 и A0.
На все логические схемы «И», кроме одной, с выходов дешифратора подаются сигналы «0» и потому на выходах этих схем также сигналы «0». И только на вход одной из логических схем «И», связанной с 5-м каналом подачи цифровых данных, с дешифратора подан сигнал «1». При наличии этого сигнала на одном из входов логической схемы «И» сигнал на ее выходе, а, следовательно, и на выходе последующей логической схемы «ИЛИ», повторяет сигналы второго входа логической схемы «И».
12.3. Микросхемное исполнение мультиплексоров и наращивание их разрядности.

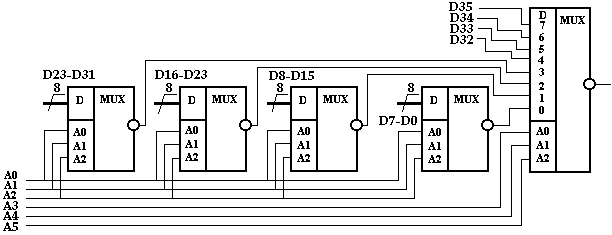

На Рис.23 показан принцип получения мультиплексора до 36 информационных входов на основе пяти микросхем К155КП5 восьмиразрядных мультиплексоров с инверсными выходами.
Рис.23
Максимальное количество информационных входов у составного мультиплексора, использующего девять таких микросхем, может составлять 64.
12.4. Использование мультиплексора для реализации логической переключательной функции.
Мультиплексор может использоваться в качестве универсального логического преобразователя, реализующего на своем выходе логическую переключательную функцию нормальной дизъюнктивной формы, в которой аргументами являются сигналы, подаваемые на адресные входы мультиплексора.
На информационные входы, подключаемые к выходу мультиплексора при комбинациях сигналов-аргументов, участвующих в переключательной функции, постоянно подаются сигналы логической «1», а на остальные информационные входы – сигналы логического «0».
Например, для реализации выхода с уравнением состояний нужно у мультиплексора с двумя адресными входами X1 и X2 подать «1» на информационные входы D1 и D2, а «0» - на D0 и D3.
Тема 13. Демультиплексоры
13.1. Определение и классификация демультиплексоров.
Демультиплексор является комбинационным цифровым устройством, логика которого противоположна логике работы мультиплексора. Это устройство имеет один информационный вход (вход приема данных) и группу входов адресации, на которые поступает в виде двоичного числового кода адрес (номер) выхода, на который передается поток данных с единственного информационного входа демультиплексора.
Изменяя у демультиплексора входной код адресации, можно направлять прямой или инверсный входящий информационный поток данных на различные выходы демультиплексора. Поэтому демультиплексор называют также распределителем по нескольким потребителям фрагментов общего потока входных информационных цифровых сигналов Такой процесс разделения сигналов линии приема данных называется адресным демультиплексированием общего (мультиплексированного) потока данных, поступивших в одну линию связи от нескольких источников для передачи своим потребителям.
