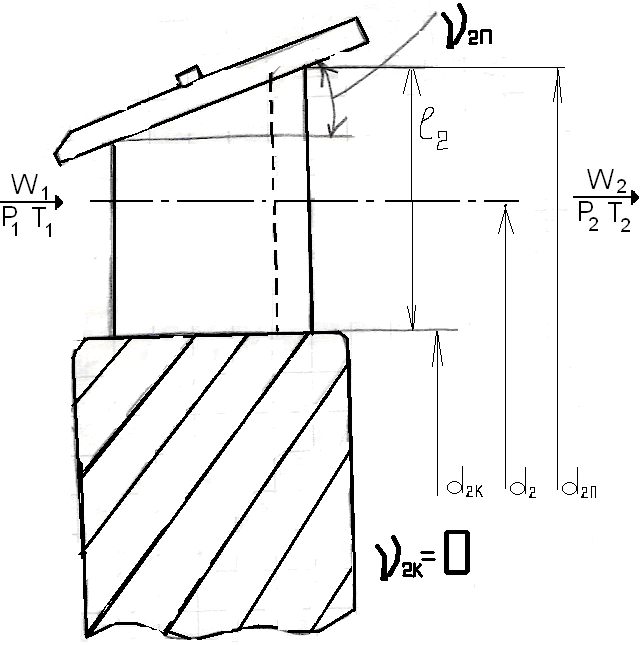

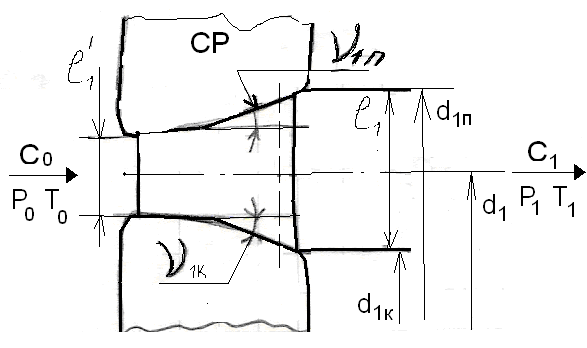

23. Радиальные параметры сопловых и рабочих решеток
СР
1-сопловая решетка, 2-рабочая решотка, 0- начальные параметры пара.
d1-средний диаметр СР
d1к- корневой диаметр.
d 1п- переферийный диаметр
l- высота лопатки
ν 1к , ν1к –меридиальный корневой и периферийный обвод

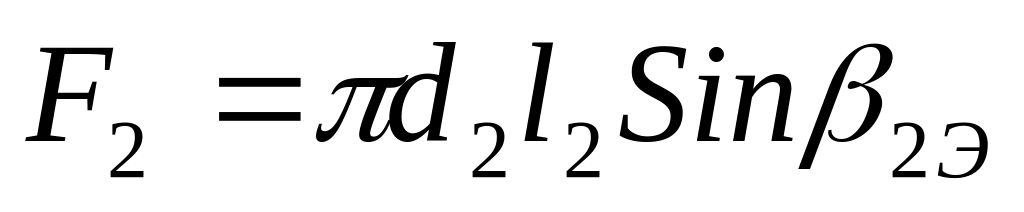

Выходная кольцевая площадь:
,
где Sinα1Э-эффектифный угол выхода пара из сопловой решетки.
Коэф.учитывающ.потери энергии в сопловой решетке:
φ-коэф.скорости сопловой решетки,
С1t-эффективная скорость ,т.е. скорость кот.пар мог бы иметь без потерь
-располагаемый
теплоперепад (по параметрам торможения)
,
где H- располагаемый теплоперепад (сработанный).
РР
24. Меридиональные параметры турбинных решеток
СР

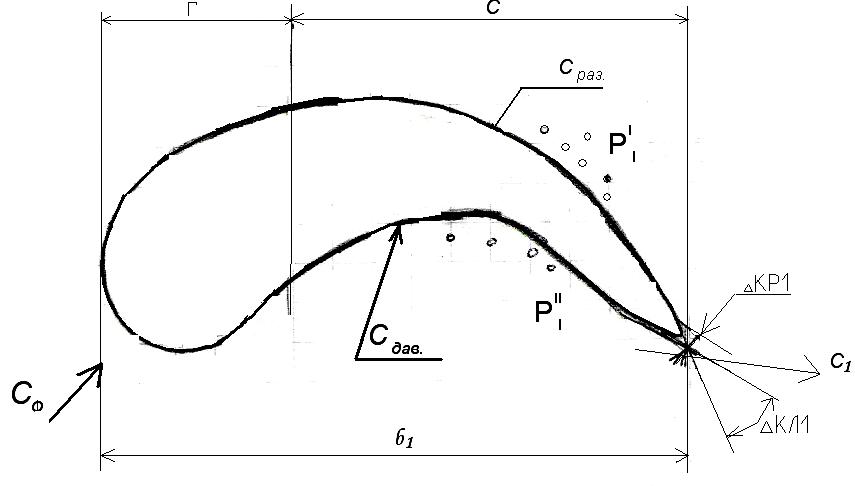

Г-головка, С-спинка, b1- хорда,
СРАЗ –сторона разрежения(форма :выпуклая,прямая ,сложная,вогнутая)
СДАВ-сторона давления (вогнутая,прямая,сложная)

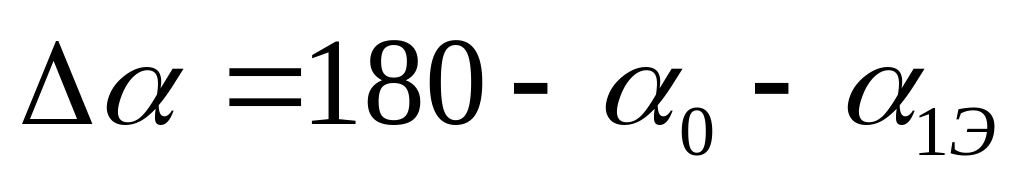

-угол
клиновидности
-ширина
выходной кромки
РР
;
-толщина
кромки раб.профиля
b2- хорда рабочего профиля
W1>W2

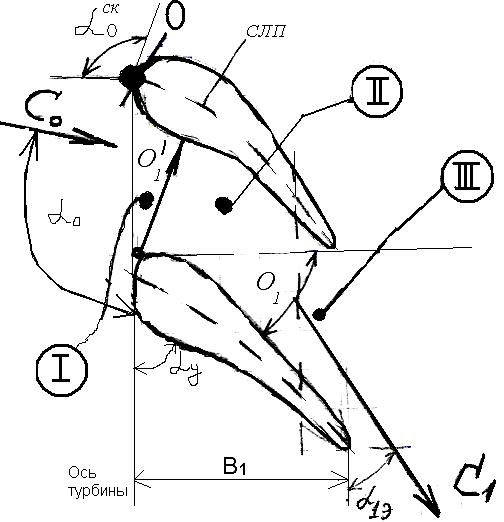

25.Меридиальные параметры турбинных решеток
СР
-угол
входа пара (к оси турбины) в СР ; СЛП –
средняя линия профиля;
-скелетный
угол ;Вектор О1-сечение
канала на входе; I-зона
входа; II-зона
расширения и разворота пара;
III-зона выхода пара(косой срез);
-угол
установки профилей СР (к хорде профиля
и осью); B1-ширина
решетки; b1-хорда
профиля; С1-скорость
на выходе .
Конф.=O1’/O1 -коэф. конфузорности. Чем > Конф ,тем больше теплоперепад,тем < ступень в целом будет иметь > реактивность;
t1-шаг установки профилей(шаг решетки).

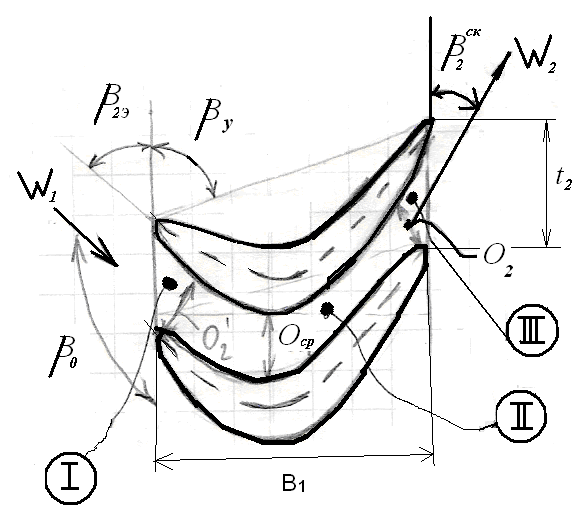

РР
;
;
;
Движение профиля –сверху вниз.
O2 и O2’< Oср. => решетка реактивная

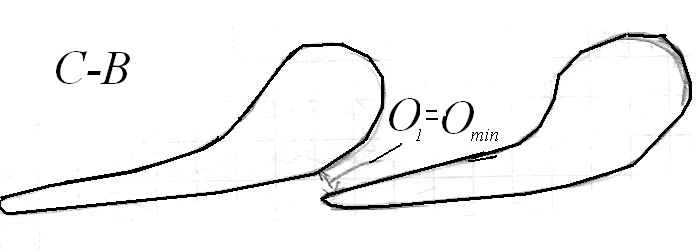

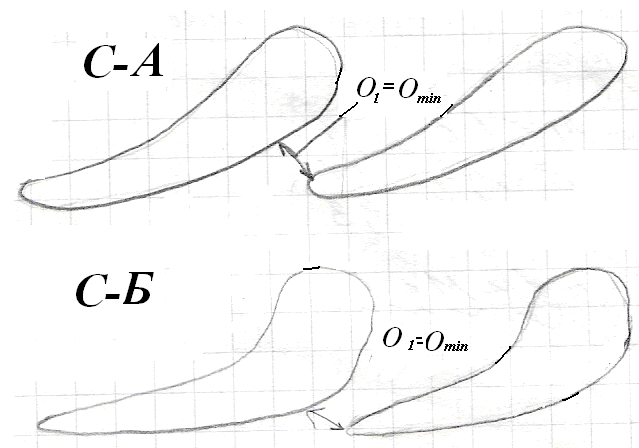

26.Номенклатура профелей турбинных лопаток
Для удобства расчеты ведуться по безразмерным скоростям ,используют понятие скорость звука.
,
с-абсолютная скорость,

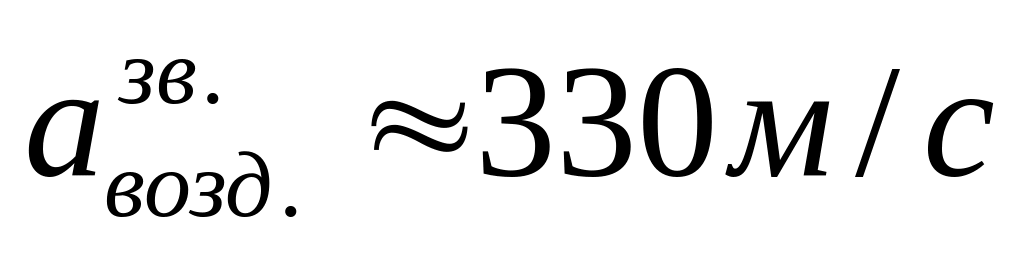

a- скорость звука .М-число маха.
;

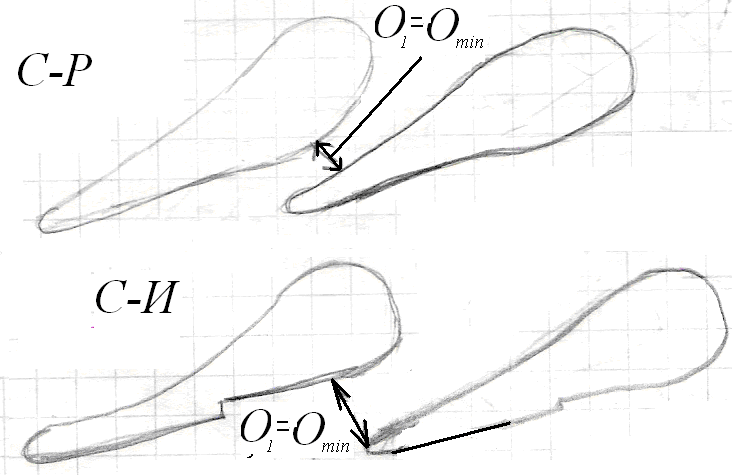

А-до звуковые(М=0.6-0.85);Б-звуковые(М=0.85-1.1),
В-сверхзвуковые(М=1.1-1,3), Р-разщиряющие(
1<M<1),
И-с изломом.
;
χ-показатель изоинтропы= 1,4(для воздуха),=1.3(для перегретого пара),=1.123(для насыщенного пара).Р-абс.давление,υ- уд.объем
С-90-12A, P-60-38A, P-25-22P
α0 α1Э β0 β2Э
27..Реактивная ступень. Степень реактивности
ρ>0,25 –реактивная ступень,
ρ=0,25-0,5 –активная

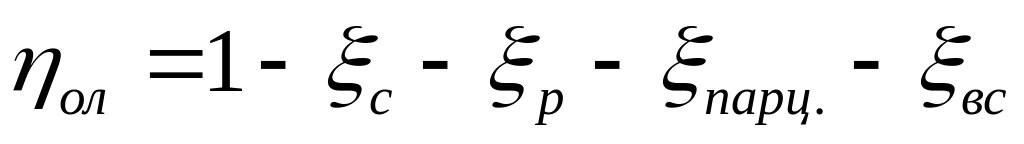

30.Относительный лопаточный кпд ступени.
-потери
в СР,РР,вход.скор.;
-
сработанный теплоперепад.
ψ-коэф.скорости РР,
-относительный
лопаточный кпд
примем Cosβ1= Cosβ2 =>2

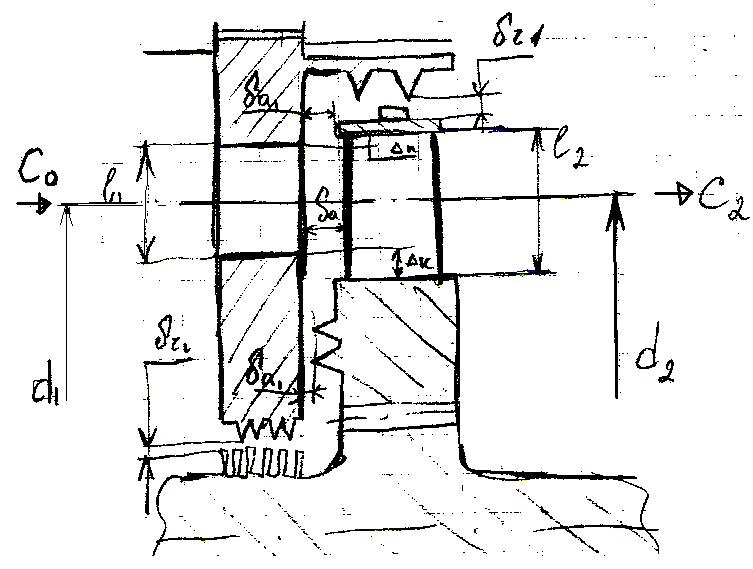

29.Конструкция и режимы нагружения ступени высокого давления
Меридиальный обвод(корневой и перферийный)
d1= d2=const
-перекрыша(Корнев.и
переферийная)
l1 l2-высота лопатки
l1=const, l2=const
b1=const, b2=const
lmin=10-15(8;6);
lmax=100-150;
коэф.веерности
8.

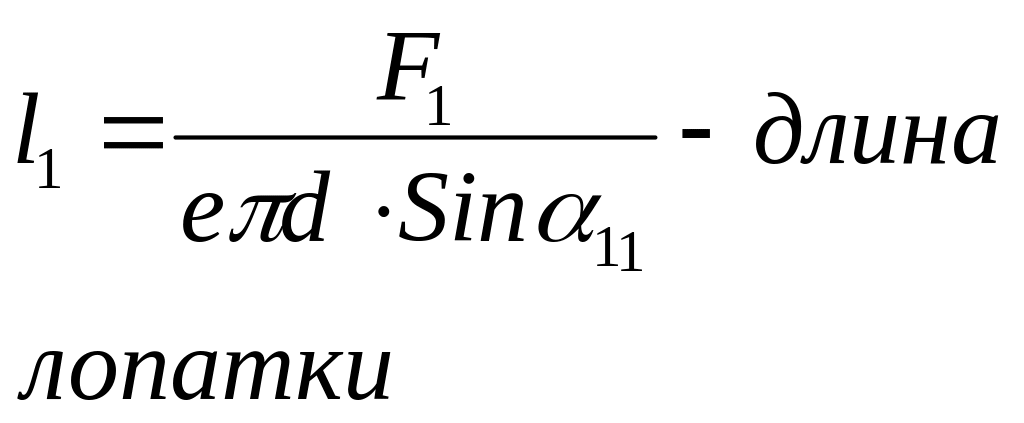

30. Парциальный подвод пара
Парциальность:
,где
zc- число каналов сопловой решетки к которой подводится пар.
l=1
Все сектора пропускают
четные
сектора пар не пропускают.Увеличена
высота лопаток.
Вар.1.Пар в виде утечек.
Вар.2.Пар подается ч/з сопла в канал.
Вар.3.По входной и выходной кромке завариваются отверстия => лопатки будут больше
1 2 3
,где
в-потери
на вентиляцию,
сег-сегментные
потери.
1.
m-число венцов
2.
ч/з сопло
3.
-заварено
,
B2-ширина РР, i-число раб.групп каналов ,в кот. подводится пар.
относительный
лопаточный КПД.
m=1
m=2
