21. Основные параметры, характеризующие работу паровой турбины.

Расход пара, мощность турбины, кпд турбины, наличие или отсутствие промперегрева или отборов. Начальные и конечные параметры.

Начальные параметры: P₀; Т₀; S₀; h₀; С₀; G₀ - эти параметры контролируются перед стопорным клапаном

Конечные параметры: P_к; Т_к; S_к; h_к; С_к; G_к

При промежуточном пароперегревателе между 2-мя цилиндрами параметры с индексом (ппк)

Располагаемый теплоперепад H₀ = h₀ - h_кt

h_кt – изоинтропная энтальпия пара на выходе из турбины

Сработанный теплоперепад H = h₀ - h_к

Внутренний кпд турбины η = H / H₀ – лучшие 95 – 97%

Мощность N = H₀ * G₀

Мощность на генераторе (подаваемая)

Nе = H₀ * G * η * η_м * η_г

η – кпд турбины, учитывающее гидравлические потери и потери энергии с отбором

η_м – кпд, учитывающий механические потери

η_г – учитывает потери на генераторе

22. Номенклатура паровых турбин тэс и аэс по гост 3618-82

К-конденсационная турбина ,без регулируемых отборов;

Т-теплофикационная турбина с отопительными отборами ;

П- теплофикационная турбина с производственными отборами ;

Р-турбины с противодавлением без регулированных отборов;

ПТ-теплофикационная турбина с отопительными и производственными отборами;

ПР- теплофикационная турбина с противодавлением с производственными отборами ;

ТР- теплофикационная турбина с противодавлением с отопительными отборами ;

ТК- теплофикационная турбина с регулируемыми отборами и привязанной конденсационной мощностью;

КТ-конденсационная турбина с отопительными (регулируемыми)отборами при пост .давлении;

ПТР- теплофикационная турбина с противодавлением с отопительными и производственными отборами.

Пример: К-210-130=> 210 – эл. мощность на генераторе; 130- давление перед стопорным клапаном.ат;

К-90-90-4 => 4- номер модификации;

П-6-35/5 => 5- производственное давление,атм;

Т-110/120-130 => 110-эл.мощность номинальная; 120-эл.мощность мах.;

130-атм.давление пара;

КТ-1070-5,9/25-3 => 1070МВт , 5,9МПа, 25Гц (за границей), 3- модифик. или КТ-1070-60/1500-3 =>

1070МВт, 60 атм ,1500об/мин.,3-модиф.(внутри страны).

Стандартные параметры пара по ГОСТу 3618-82:

Тип турбины		Р0,ат/МПа	t0/tнас.	∆Р +/-	∆Т
Н	низ.давл	15/ 1,47	350/ 200	-	-
С	сред.давл	29/ 2,84	400/ 230	-	-
П	повыш.давл	35/ 3,4	435/ 242	2/3	10/15
В	высок.дав	90/ 8,8	540/ 303	5/5	5/ 10
СВ	сверх высок.	130/ 12,8	510, 540, 555/ 330	5/5	5/ 10
СК	сверх критич.	240/ 23,5	540/ 374	5/5	5/ 10

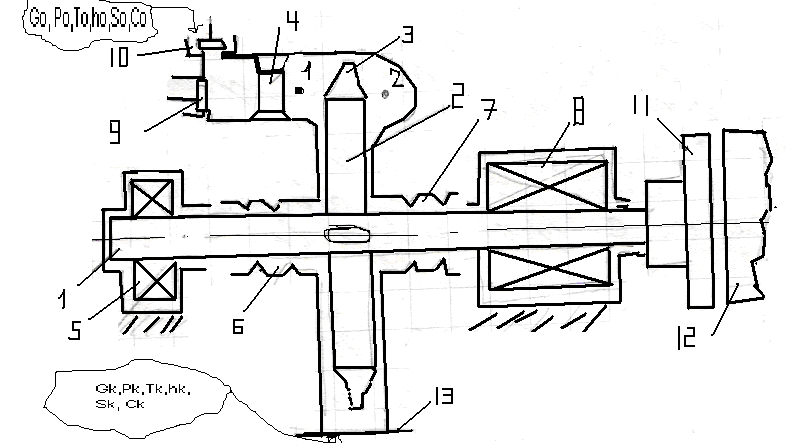

общее устройство и принцип действия паровой турбины.

1-вал, 2-диск, 3-раб.лопатки,4-сопловые лопатки, 5и6-передний подшипник и уплотнение,7 – заднее уплотнение,8- задний подшипник,

9-регул.клапан, 10- стопорный клапан, 11 + 12 – муфта (11,12-полумуфты),13-выходной патрубок.

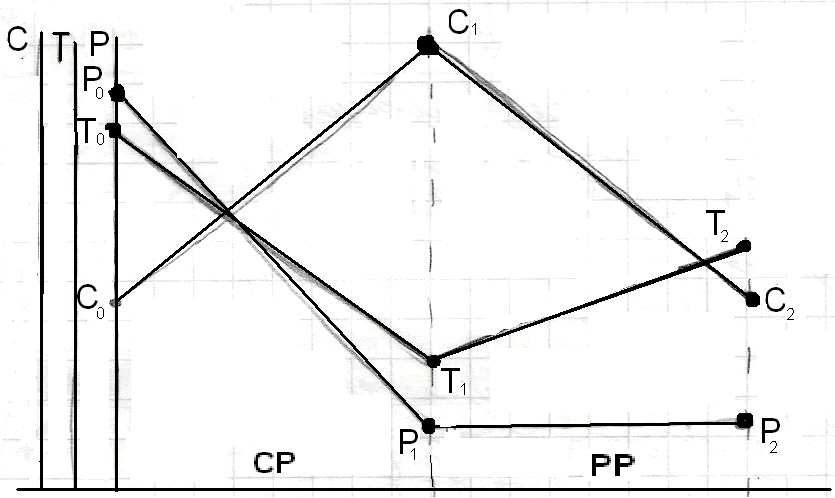

Co-скорость движения пара на входе и Ск-на выходе.
