19. Система водоснабжения компрессорной установки
Существуют системы водоснабжения, применяемые исключительно для промышленных предприятий. К ним в первую очередь относятся так называемые системы оборотного водоснабжения. В ряде промышленных предприятий вода после использования её используют для технических целей не загрязняется совсем или загрязняется весьма не значительно и лишь нагревается (вода, используемая для охлаждения производственных агрегатов, конденсации пара и т. д.). При недостаточной мощности природного источника или большой стоимости подачи из него требуемое количество воды, сказывается необходимости или экономичности целесообразным сбрасываемую предприятием воду охлаждать и подавать снова для использования на том же объекте. При этом из источника должно добавляться только некоторое количество «сетевой» воды для восполнения потерь при обороте. Количество сетевой воды таких систем составляет незначительную часть (3-5%) от общего количества использованной воды.

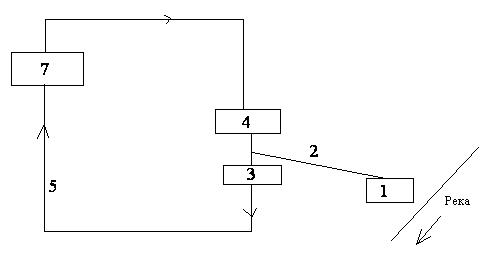

1
-насосная
станция водопроводной воды
2- водопровод свежей воды
3- насосная станция оборотной воды
4- водоохлаждающие устройство
5- линия подающего охлаждающей воды
6- линия отводящие обратного нагретую воду воды
7- промышленное предприятие.
20. Назначение и классификация турбин.
Турбина – это лопостна машина, предназначенная для преобразования теоретической потенциальной энергии рабочего тела в механическую работу.
Классификация по назначению:
для производства электроэнергии
для производства электрической и тепловой энергии
для выполнения механической работы
По месту расположения:
станционные турбины
транспортные турбины
По виду рабочего тела:
паровые (водяной пар)
газовые
ветровые
гидравлические
комбинированные (парогазовые)
По мощности:
малой мощности до 50 МВт
средней 50 – 250 МВт
большой свыше 250 МВт
По величине рабочего давления (пара):
низкого давления (15 атмосфер)
среднего давления (29 атмосфер)
повышенного давления (35 атмосфер)
высокого давления (90 атмосфер)
сверхвысокого (130 атмосфер)
сверхкритического (240 атмосфер)
По частоте вращения:
нормальной частоты (3000 об/мин)
пониженной частоты (1500 об/мин)
повышенной частоты (многократно превышающие номинальную частоту)
По числу ступеней:
одноступенчатые (гидравлические ветровые)
многоступенчатые
По типу ступеней:
активные ступени
реактивные ступени
одновенечные ступени
2-х и 3-х венечные ступени
линейные ступени
регулирующие ступени
По направления движения рабочего тела:
осевые ступени
центробежные ступени
По конструкции ротора:
сварные
цельнокованые
с насадными дисками
По числу цилиндров:
одноцилиндровые
многоцилиндровые
По конструкционному исполнению цилиндра:
однопоточные
2-х поточные
По направления движения пара в пределах цилиндра:
прямоточные
противоточные
По числу валов:
одновальная конструкции
многовальная (2 и 3)
