Вариант №28
1) Определить объем расширительного сосуда системы водяного отопления, если известно, что тепловая мощность системы 1,3 ГДж/ч. Объем воды в водогрейных котлах, отопительных батареях и трубах системы принять равным 32 л на каждые 4,2 МДж/ч тепловой мощности. Максимальная разность температур воды в подающем и обратном трубопроводах 27 °С. Запас по объему расширительного сосуда принять трехкратным. Температурный коэффициент объемного расширения воды βt=0,0006 1/°С.

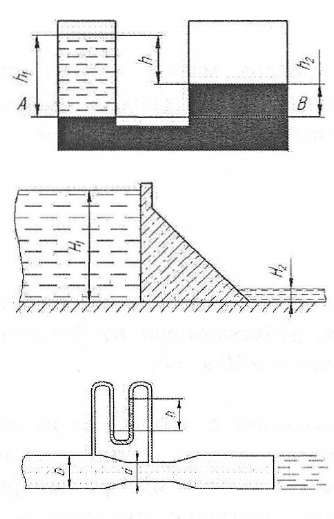

2) Открытые сообщающиеся сосуды заполнены различными жидкостями (ρ1=750 кг/м3, ρ2=1250 кг/м3 ). Найти разность уровней h при h1=33 см.
3) Определить горизонтальную силу, действующую на плотину длиной L=1000 м при высоте воды перед плотиной H1=100 м, а за плотиной Н2=10 м.
4) Определить массовый расход Qм газа в трубе диаметром D=200 мм, на которой установлен трубчатый расходомер диаметром d=150 мм, если разность уровней в трубках дифференциального манометра h=30 мм вод. ст., а плотность газа ρ=0,75 кг/м3.
5) Определить потери напора при внезапном сужении трубы диаметром до сужения D1 =150 мм при расходе Q=10 л/с и диаметром после сужения D2=100 мм.
6
)

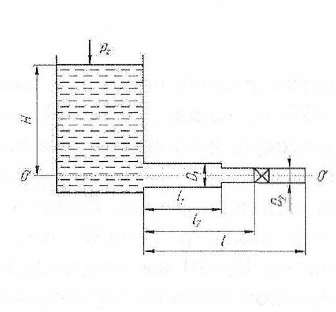

Определить расход воды в трубопроводе
длиной I=130
м, напор в баке Н, построить пьезометрическую
и напорную линии, если на расстоянии
I2=100
м от начала трубопровода установлен
вентиль, длина первого участка I1=75
м, его диаметр D1=140
мм, диаметр второго участка D2=100
мм, скорость движения воды в выходном
сечении трубопровода uк=1
м/с, гидравлические коэффициенты трения
λ1=0,027,
λ2=0,03.
46
Вариант №5
1) Определить удельный вес нефтепродукта, если известна его плотность ρ=900 кг/м3.
2) Открытые сообщающиеся сосуды заполнены различными жидкостями (ρ1=750 кг/м3, ρ2=1250 кг/м3). Найти расстояние от линии раздела АВ до уровня жидкости в каждом сосуде h1 и h2, если разность уровней жидкостей в сосудах h=10 см.
3) Гидравлический домкрат имеет диаметр большего поршня D=250 мм, а диаметр меньшего поршня d=25 мм; коэффициент полезного действия η=0,8. Плечи рычага: а=1 м и b=0,2. Определить усилие Р, которое необходимо приложить на конце рычага, чтобы поднять груз G=20 кН.
4) Давление в трубопроводе диаметром d=25 мм при закрытом кране равно 0,2 МПа. Определить расход воды в трубопроводе, если при открытии крана давление в нем изменилось до 0,18 МПа.
5) Построить график зависимости коэффициента гидравлического трения λ от числа Рейнольдса в водопроводной трубе D=150 мм при расходе, изменяющемся в пределах Q=1÷30 л/с, кинематическом коэффициенте вязкости υ = 0,013 см2/с, если трубы полиэтиленовые.
6
)

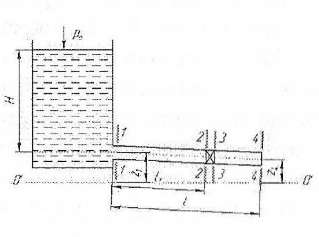

Из бака при постоянном напоре Н по
трубопроводу, имеющем уклон,
характеризуемый следующими данными: отметка сечения 1-1 z1=3,5 м, сечения 4-4 z4=3 м, длиной I=100 м и диаметром D=0,1 м вытекает вода в атмосферу. На расстоянии I1=80 м от начала трубопровода установлен вентиль. Определить расход воды в трубопроводе при полном открытии вентиля и построить пьезометрическую и напорную линии, если Н=7 м; λ=0,03.
23
