Вариант №17

1) Как изменится объем воды в системе отопления, имеющей емкость V₁=120 м³, после подогрева воды от начальной температуры t_xoл=25°C до t_гop =90°C? Температурный коэффициент объемного расширения воды принять равным β_t=0,0006 ° С^-1.

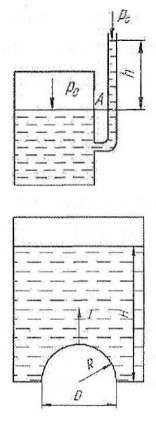

2) Найти давление на свободной поверхности в закрытом сосуде с бензином, если уровень жидкости в открытом пьезометре выше уровня жидкости в сосуде на h=3 м, а атмосферное давление р_а=100 кПа.

3 ) Круглое отверстие радиуса R=20 см в дне резервуара с водой перекрывается клапаном-полусферой такого же радиуса, вес которого G=200 Н. Вычислить силу Т, необходимую для поднятия клапана при напоре Н=2,5 м, если давление на свободной поверхности р_о=р_а=100 кПа.

4) Из бачка А по трубке диаметром d₃=25 мм, подведенной к трубопроводу диаметром d₁=300 мм, поступает хлорная вода плотностью ρ=1000 кг/м³. Определить диаметр суженной части трубопровода d₂, при котором расход хлорной воды Q_x..в.=0,5 л/с, расход воды в трубопроводе Q=70,3 л/с, в сечении 1-1 давление р₁=196 кПа и напор Н=6 м.

5) Построить график изменения потерь напора при протекании воды через вентиль с изменением расхода в пределах Q=0,1 — 1,0 л/с, если диаметр трубы D=50 мм.

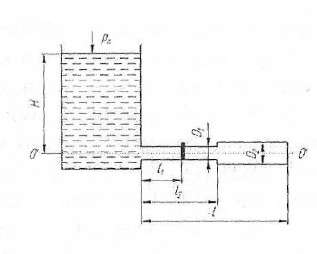

6 ) Определить расход воды в трубопроводе длиной I=110 м, напор в баке Н, построить пьезометрическую и напорную линии, если на расстоянии I₁=35 м от начала трубопровода установлена задвижка, длина первого участка I₂=75 м, его диаметр D₁=110 мм, диаметр второго участка D₂=140 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, гидравлические коэффициенты трения λ₁=0,03, λ₂=0,027.

35

Вариант №18

1) Как изменится объем воды в системе отопления, имеющей емкость V₁=150 м³, после подогрева воды от начальной температуры t_xoл=20°C до t_гop =85°C? Температурный коэффициент объемного расширения воды принять равным β_t=0,0006 1/°С.

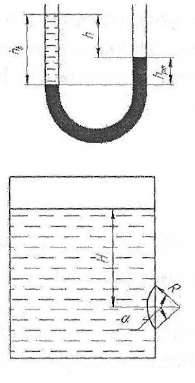

2 ) В U-образный сосуд налиты ртуть и вода. Линия раздела жидкостей расположена ниже свободной поверхности ртуть на h_рт=6 см. Определить разность уровней h в обеих частях сосуда.

3) Круглое отверстие в вертикальной стенке закрытого резервуара с водой перекрыто сферической крышкой. Радиус сферы R=0,5 м; угол α=120°; глубина погружения центра тяжести отверстия Н=1 м. Определить силу давления жидкости на крышку при манометрическом давлении на ее свободной поверхности р_м=147 кПа.

4 ) Из бачка А по трубке диаметром d₃=25 мм, подведенной к трубопроводу диаметром d₁=300 мм, поступает хлорная вода плотностью ρ=1000 кг/м³. Определить напор Н, при котором расход хлорной воды Q_x.в.=0,1 л/с, диаметр суженной части d₂=200 мм, в сечении 1-1 давление p₁=0,176 МПа и расход воды в трубопроводе Q=140 л/с.

5) Построить график изменения потерь напора при протекании воды через вентиль с изменением расхода в пределах Q=0,1 - 1,0 л/с, если диаметр трубы D=60 мм.

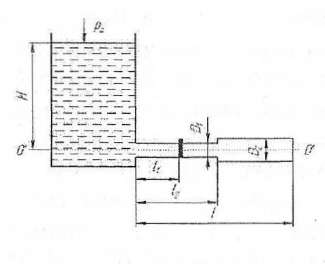

6 ) Определить расход воды в трубопроводе длиной I=120 м, напор в баке Н, построить пьезометрическую и напорную линии, если на расстоянии I₁=40 м от начала трубопровода установлена задвижка, длина первого участка I₂=80 м, его диаметр D₁=120 мм, диаметр второго участка D₂=130 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, гидравлические коэффициенты трения λ₁=0,03, λ₂=0,027.

36
