Вариант №16

1) Определить изменение объема 22т нефтепродукта в хранилище при колебании температуры от 25 до 55 °С, если при t=25 °С плотность нефтепродукта равна ρ₂₀=900 кг/м³, а температурный коэффициент объемного расширения β_t=0,001 1/°С.

2) К резервуару, заполненному газом давлением р₀, присоединена трубка, опущенная в сосуд с ртутью. Требуется определить давление р₀ в резервуаре, если ртуть поднялась в трубке на высоту h=27 см.

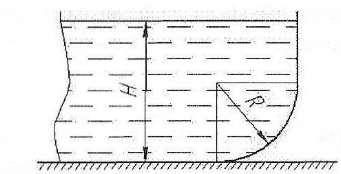

3) Определить величину силы давления воды на 1 м ширины затвора, если R=1 м, Н=2 м.

4) Из резервуара вода вытекает через трубку переменного сечения с небольшим углом конусности и диаметрами d₁=100 мм, d₂=150 мм. Определить давление на поверхность воды в резервуаре р₀, при котором давление в трубке в сечении диаметром d₁ станет p₁=78 кПа, если напор Н=1,25 м.

5) Построить график изменения потерь напора при протекании воды через вентиль с изменением расхода в пределах Q=0,1 — 1,0 л/с, если диаметр трубы D=32 мм.

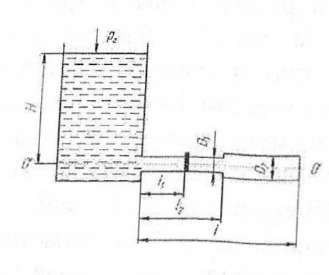

6 ) Определить расход воды в трубопроводе длиной I=140 м, напор в баке Н, построить пьезометрическую и напорную линии, если на расстоянии I₁=50 м от начала трубопровода установлена задвижка, длина первого участка I₂=90 м, его диаметр D₁=140 мм, диаметр второго участка D₂=170 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, гидравлические коэффициенты трения λ₁=0,03, λ₂=0,027.

38

Вариант №13

1) В резервуар, содержащий V₁=15 м³ жидкости плотностью ρ₁=800 кг/м³, сколько нужно долить жидкости V₂ м³, плотностью ρ₂=824 кг/м³, чтобы плотность смеси стала ρ_см=814 кг/м³.

2) Определить, насколько увеличится давление, которое испытывает водолаз в морской воде (ρ=1020 кг/м³) при переходе от глубины h₁=15 м к глубине h₂=30 м.

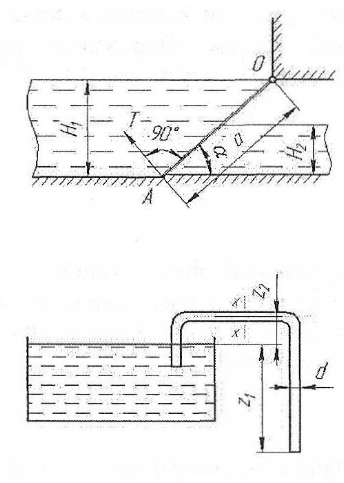

3) Прямоугольный щит длиной а=5 м и шириной b=5 м закреплен шарнирно в точке О; H₁ =4 м, Н₂=2 м, α=60°. Определить реакции опор А и О.

4) Из открытого резервуара по сифонному трубопроводу вытекает вода. Определить при каком расстоянии z₁ между уровнем воды в резервуаре и выходом из трубы и при каком расходе давление в сечении х-х достигнет р_х=0,049 МПа, если ось трубы в сечении х-х выше уровня воды в резервуаре на величину z₂=3 м, а диаметр трубопровода d=50 мм.

5) Как изменятся потери напора по длине в трубопроводе диаметром D = 50 мм и длиной I = 500 м при изменении расхода воды от 0,02 до 2 л/с? Построить график зависимости h₁=f (Q), если трубы новые чугунные.

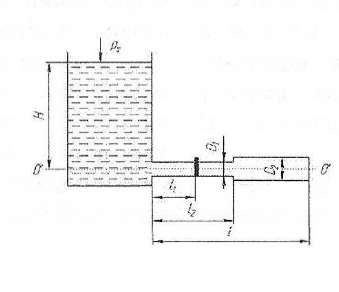

6 ) Определить расход воды в трубопроводе длиной I=100 м, напор в баке Н, построить пьезометрическую и напорную линии, если длина первого участка I₁=60 м, его диаметр D₁=120 мм, диаметр второго участка D₂=130 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, отметка начала трубопровода z_н=4 м, отметка конца z_к=2,5 м, гидравлические коэффициенты трения λ₁=0,03, λ₂=0,027.

31

Вариант №20

1) Как изменится объем воды в системе отопления, имеющей емкость V₁=100 м³, после подогрева воды от начальной температуры t_xoл=15°C до t_гop=95°C? Температурный коэффициент объемного расширения воды принять равным β_t=0,0006 1/°С.

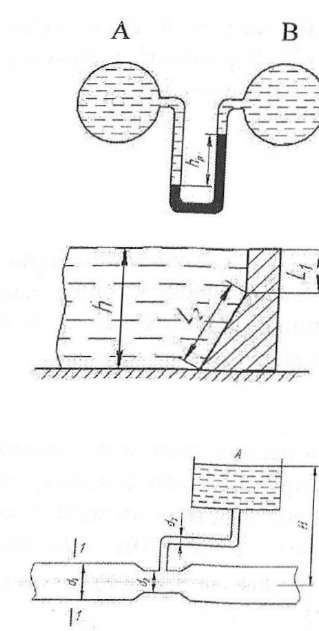

2 ) Определить разность давлений в резервуарах А и В, заполненных бензином, если показание дифференциального ртутного манометра hp=100 мм.

3) Определить горизонтальную и вертикальную составляющие силы давления воды на 1м ширины плотины, если h=2 м, L₁=0 м, L₂=2,2 м.

4) Из бачка А по трубке диаметром d₃=25 мм, подведенной к трубопроводу диаметром d₁=300 мм, поступает хлорная вода плотностью ρ=1000 кг/м³. Определить расход Q_x.в. хлорной воды, если напор Н=6 м, диаметр суженной части d₂=100 мм, в сечении 1-1 давление p₁ =0,196 МПа, расход воды в трубопроводе Q=140 л/с.

5) Построить график изменения потерь напора при протекании воды через вентиль с изменением расхода в пределах Q=0,1 — 1,0 л/с, если диаметр трубы D=40 мм.

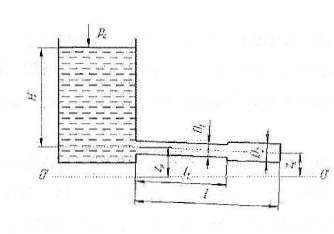

6 ) Определить расход воды в трубопроводе длиной I=100 м, напор в баке Н, построить пьезометрическую и напорную линии, если на расстоянии I₁=30 м от начала трубопровода установлена задвижка, длина первого участка I₂=70 м, его диаметр D₁=100 мм, диаметр второго участка D₂=120 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, гидравлические коэффициенты трения λ₁=0,03, λ₂=0,027.

34
