Вариант №15

1) Стальной барабан подвергается гидравлическому испытанию под избыточным давлением 2 МПа. Определить, какое количество воды дополнительно к первоначальному объему при атмосферном давлении необходимо подать насосом в барабан, если его геометрическая емкость равна 10 м³. Деформацией барабана пренебречь, коэффициент объемного изотермического сжатия воды принять равным β_р =0,5·10^-9 Па.

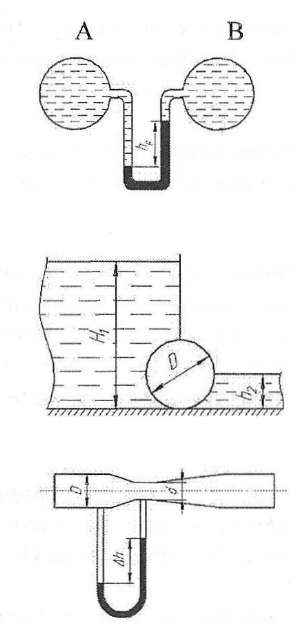

2) Определить разность давлений в резервуарах А и В, заполненных бензином, если показание дифференциального ртутного манометра h_p=50 мм.

3) Определить величину силы давления воды на цилиндрический затвор диаметром D=2 м и длиной L=5 м, перегораживающий прямоугольный канал шириной b=5 м, если глубина воды с одной стороны щита Н₁=2,5 м; с другой – h₂=1 м.

4) Определить расход воды, если разность напоров в большом и малом сечениях водомера Вентури ∆h=500 мм. рт. ст. Диаметр трубопровода D=300 мм, диаметр цилиндрического участка водомера d=100 мм.

5) Определить потери напора по длине в стальном нефтепроводе длиной I=1000 м при расходе нефти Q = 180 м³/ч, если кинематический коэффициент вязкости нефти υ= 0,8 см² /с, а диаметр трубопровода D=200 мм.

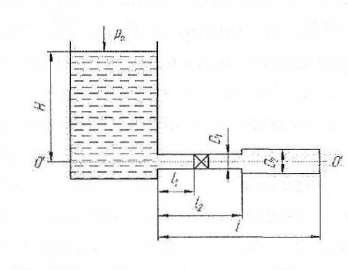

6) Определить расход воды в трубопроводе длиной I=120 м, напор в баке Н, построить пьезометрическую и напорную линии, если на расстоянии I₁=40 м от начала трубопровода установлен вентиль, длина первого участка I₂=75 м, его диаметр D₁=110 мм, диаметр второго участка D₂=140 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, гидравлические коэффициенты трения λ₁=0,03, λ₂=0,027.

41

Вариант №22

1) Предельная высота уровня мазута в вертикальной цилиндрической цистерне равна h₀=15 м при температуре 0 °С. Определить, до какого уровня можно налить мазут, если температура окружающей среды повысится до 45 °С. Расширением цистерны пренебречь, температурный коэффициент объемного расширения для мазута принять равным: β_t=0,001 1/°С.

2) U-образный ртутный манометр подключен к закрытому резервуару, заполненному водой. Определить давление на поверхности воды в резервуаре, если h₁=170 мм, h₂=210 мм, р_а=100 кПа.

3) Определить величину силы давления воды на цилиндрический затвор диаметром D=2 м и длиной L=5 м, перегораживающий прямоугольный канал шириной b=5 м, если глубина воды с одной стороны щита H_l=3 м; с другой – h₂=1 м.

4) Из открытого резервуара А по вертикальной трубе диаметром d=l00 мм вода перетекает в нижний закрытый резервуар В при напоре Н=3 м. Определить показание h ртутного манометра, установленного на нижнем резервуаре, при расходе воды в трубе Q=25 л/с.

5) Определить потери напора по длине в новой стальной трубе диаметром D=150 мм и длиной I=120 м при расходе воды Q=30 л/с.

6 ) Определить расход воды в трубопроводе длиной I=110 м, напор в баке Н, построить пьезометрическую и напорную линии, если на расстоянии I₁=35 м от начала трубопровода установлен вентиль, длина первого участка I₂=70 м, его диаметр D₁=100 мм, диаметр второго участка D₂=130 мм, скорость движения воды в выходном сечении трубопровода u_к=1 м/с, гидравлические коэффициенты трения λ₁=0,03, λ₂=0,027.

40
