Вариант №24
1) Стальной барабан подвергается гидравлическому испытанию под избыточным давлением 2,1 МПа. Определить, какое количество воды дополнительно к первоначальному объему при атмосферном давлении необходимо подать насосом в барабан, если его геометрическая емкость равна 12 м3. Деформацией барабана пренебречь, коэффициент объемного изотермического сжатия воды принять равным βр =0,5·10-9 Па.
2) Определить полное и избыточное давление воды на дно открытого сосуда, если атмосферное давление ра=100 кПа, а глубина воды в сосуде h=3 м.
3
)
Прямоугольный открытый резервуар
предназначен для хранения 30 м3
воды. Определить силы давления на стенки
и дно резервуара, если ширина дна 3 м, а
длина 5 м.

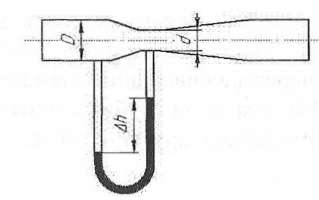

4) Для определения расхода воды установлен водомер Вентури следующих геометрических размеров: D=50 мм, d=30 мм. Определить расход воды, если разность уровней ртути в U-образном дифференциальном манометре ∆h=400 мм.
5) Определить потери напора по длине в стальном нефтепроводе длиной I=1000 м при расходе нефти Q = 180 м3/ч, если кинематический коэффициент вязкости нефти υ= 0,8см2/с, а диаметр трубопровода D=250 мм.
6
)

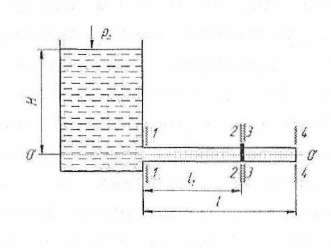

Определить расход воды в трубопроводе
длиной I=130
м, напор в баке Н, построить пьезометрическую
и напорную линии, если на расстоянии
I1=45
м от начала трубопровода установлен
вентиль, длина первого участка I2=80
м, его диаметр D1=120
мм, диаметр второго участка D2=150
мм, скорость движения воды в выходном
сечении трубопровода uк=1
м/с, гидравлические коэффициенты трения
λ1=0,03,
λ2=0,027.
42
Вариант №9
1) Коэффициент кинематической вязкости воды υ=0,025·10-4 м2/с. Определить коэффициент динамической вязкости μ.
2) U-образный ртутный манометр подключен к закрытому резервуару, заполненному водой. Определить высоту ртутного столба h2, если р0=ра, а h1=252 мм.
3) Круглое отверстие диаметром d=40 см в вертикальной стенке резервуара с водой перекрыто плоским клапаном. Найти величину силы, прижимающей клапан к стенке, если центр отверстия находится ниже свободной поверхности жидкости на 0,5 м.
4
)

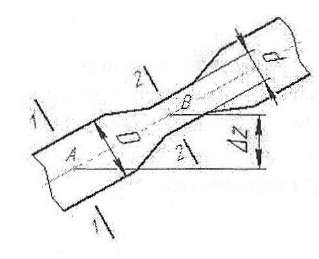

Разность давлений в сечениях 1-1 и 2-2
трубчатого расходомера с диаметрами
D=50 мм и d=30 мм составляет ∆р=39,2 кПа.
Определить расход воды Q, если ось
расходомера наклонна и точка А в сечении
1-1 ниже точки В в сечении 2-2 на величину
∆z=l,5 м.
5) Определить значения гидравлического коэффициента трения λ в неновой стальной водопроводной трубе диаметром D=150 мм при пропуске расходов от 0,05 до 5 л/с. Построить графики зависимости λ=f(u).
6
)

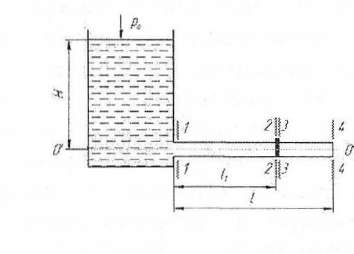

Из бака при постоянном напоре Н по
прямому горизонтальному трубопроводу,
длиной I
и диаметром D вытекает вода в атмосферу.
На расстоянии I1
от начала трубопровода установлена
задвижка. Определить расход воды в
трубопроводе при полном открытии
задвижки и построить пьезометрическую
и напорную линии, если I=130
м; I1=90
м; D=0,15 м; Н=6,5 м; λ=0,03.
27
Вариант №10
1) В резервуар, содержащий жидкость объемом V1=125 м3 плотностью ρ1=760 кг/м , закачен дополнительно объем V2=224 м3 жидкости плотностью ρ2=848 кг/м . Определить плотность смеси.
2) Каково показание h2 U-образного ртутного манометра, подключенного к резервуару с водой, если: h1+h2=400 мм, р0=110 кПа, ра=100 кПа.
3) Круглое отверстие диаметром d=40 см в вертикальной стенке резервуара с водой перекрыто плоским клапаном. Найти величину силы, прижимающей клапан к стенке, если центр отверстия находится ниже свободной поверхности жидкости на 3 м.
4
)

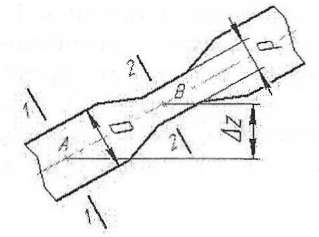

Разность давлений в сечениях 1-1 и 2-2
трубчатого расходомера с диаметрами
D=50 мм и d=30 мм составляет ∆р=39,2 кПа.
Определить расход воды Q, если ось
расходомера горизонтальна.
5) Определить значения гидравлического коэффициента трения λ в неновой стальной водопроводной трубе диаметром D=175 мм при пропуске расходов от 0,05 до 5 л/с. Построить графики зависимости λ=f(u).
6) Из бака при постоянном напоре Н по прямому горизонтальному трубопроводу, длиной I и диаметром D вытекает вода в атмосферу. На расстоянии I1 от начала трубопровода установлена задвижка. Определить расход воды в трубопроводе при полном открытии задвижки и построить пьезометрическую и напорную линии, если I=140 м; I1=60 м; D=0,17 м; Н=7 м; λ=0,03.
28
