Глава 11
ОБЪЕМНЫЕ РЕЗОНАТОРЫ
11.1. Общие свойства объемных резонаторов
11.1.1. Общие сведения
На низких частотах в качестве колебательного контура (резонатора) широко применяется параллельное соединение сосредоточенных индуктивности и емкости. Колебательный процесс в такой системе возникает, как известно, в результате непрерывного обмена энергией между электрическим полем, сосредоточивающимся в конденсаторе, и магнитным полем, сосредоточивающимся в индуктивности. В диапазоне СВЧ создание контуров из сосредоточенных элементов с малыми потерями и соответственно высокой добротностью практически невозможно. Поэтому в этом диапазоне применяют преимущественно колебательные системы из элементов с распределенными параметрами (отрезки двухпроводной, коаксиальной линий, волноводов и др.).
Возможность построения таких систем вытекает из уравнений Максвелла. Действительно, согласно этим уравнениям переменное электрическое поле является источником переменного магнитного поля, а переменное магнитное поле, в свою очередь, возбуждает переменное электрическое поле, и т.д., т.е. обмен энергией между электрическим и магнитным полями происходит непрерывно в любой области пространства. Если каким-либо образом устранить излучение электромагнитных волн из некоторой области пространства и добиться отсутствия тепловых потерь, то обмен энергиями должен протекать сколь угодно долго. Это означает, что в изолированном от внешнего пространства объеме, заполненном средой без потерь, может существовать, как и в обычном резонансном контуре без потерь, незатухающий колебательный процесс. Подобные резонансные системы получили название объемных резонаторов.
Простейшие типы объемных резонаторов представляют собой часть пространства, ограниченную со всех сторон металлической оболочкой. Сюда, в частности, относятся резонаторы в виде короткозамкнутых отрезков коаксиальной линии, полых металлических
Волноводов и др. По аналогии с направляющими системами резонаторы этого типа называют закрытыми. Можно также почти полностью устранить излучение в окружающее пространство, используя явление полного отражения от границы раздела двух диэлектриков с различными диэлектрическими проницаемостями. В качестве примера на рис.11.1 показан объемный резонатор этого типа, представляющий собой отрезок диэлектрического волновода, торцы которого металлизированы. По аналогии с направляющими системами резонаторы, в которых отсутствует замкнутая металлическая оболочка, называют открытыми.
11.1.2. Свободные гармонические колебания в объемных резонаторах
Предположим, что в объеме Vo (в произвольном резонаторе) тепловые потери равны нулю и, кроме того, отсутствует обмен энергией между внешним пространством и внутренним объемом резонатора. Уравнение баланса (1.126) при этих условиях имеет вид
Рст =dWldt. (11.1)
Под влиянием источника в объеме Vo возникнут электромагнитные колебания. Пусть через некоторое время сторонний источник отключается. При этом за счет запасенной в резонаторе энергии колебательный процесс будет продолжаться сколь угодно долго и при отсутствии источников. В резонаторе возникнут свободные или, другими словами, не связанные со сторонним источником электромагнитные колебания. При Рст = 0 из (11.1) получаем
dWdf = O, (11.2)

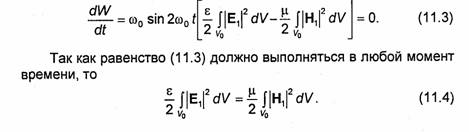

т.е. в соответствии с законом сохранения энергии полная энергия, запасенная в изолированном от внешнего пространства объеме, при отсутствии потерь в любой момент времени остается постоянной. Однако соотношение величин электрической и магнитной энергий в общей неизменной сумме непрерывно меняется ввиду обмена энергией между переменными электрическим и магнитным полями. В общем случае изменение во времени напряженности электрических и магнитных полей в резонаторе носит негармонический характер. Особый интерес представляет случай, когда свободные колебания являются гармоническими. Пусть, например, Е = Ei sin ωot, где E1 - функция, зависящая от пространственных координат, а ωо - угловая частота свободных колебаний. В момент t = 0 напряженность электрического поля равна нулю. Равна нулю в этот момент и энергия, запасенная в электрическом поле. Но полная энергия в объеме Vo резонатора, как следует из (11.2), не зависит от времени. Следовательно, в момент t = 0 у рассматриваемого свободного колебания вся энергия сосредоточена в магнитном поле, что при гармонических колебаниях означает наличие фазового сдвига, равного π/2, между векторами Е и Н, т.е. Н = H1 cos ωot, где Н1 - функция пространственных координат. Переписывая (11.2) для гармонических колебаний с учетом формул (1.130)-( 1.132), получаем
