14.3.3. Распространение электромагнитных волн в - неограниченной ферритовой среде
Уравнения Максвелла. Электромагнитные волны, распространяющиеся в однородной безграничной ферритовой среде, равномерно намагниченной внешним полем Но, ориентированным параллельно оси 2, должны удовлетворять уравнениям Максвелла, записанным с учетом (14.30):
Ограничимся рассмотрением двух наиболее интересных случаев:
направление распространения волны в феррите совпадает с направлением поля Но (продольное намагничивание);
направление распространения волны в феррите перпендикулярно направлению поля Но (поперечное намагничивание).
Продольное
намагничивание. Пусть
электромагнитная волна распространяется
вдоль оси 2. Поскольку намагниченная
ферритовая среда предполагается
однородной, в ней возможно распространение
плоских волн. Рассматривая такие волны,
положим в
(14.33) и (14.34) д/дх
= д/ду=0. При
этом, как следует из третьих Уравнений
указанных систем, Ётz=Нmz=0,
т.е.
распространяющаяся волна, как и в случае
изотропной среды, является поперечной.
При этом так же, как в случае изотропной
среды, поперечные составляющие
векторов Ё и Н связаны соотношениями
где
βz-коэффициент
распространения плоской волны в
ферритовой среде. Подставив":
выражения
для Ётх
и
Ётx
в
(14.33), получим

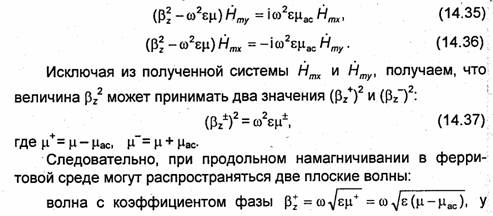

которой согласно (14.35) составляющие магнитного поля связаны равенством Нту=-iНтх; вектор Нт имеет круговую поляризацию и его направление вращения совпадает с направлением вращения Мсп при свободной прецессии (рис.14.48), т.е. вращается по часовой стрелке в плоскости XOY, если смотреть вдоль направления постоянного магнитного поля; припишем знак"+" всем параметрам и составляющим векторов поля этой волны, например вектор
говую
поляризацию, и его направление вращения
противоположно направлению вращения
Мсп
при свободной прецессии (рис.14.48), т.е.
вращается против часовой стрелки в
плоскости XOY,
если
смотреть вдоль направления постоянного
магнитного поля; припишем знак "-"
всем параметрам и составляющим векторов
поля этой волны, например вектор
магнитного поля этой волны обозначим
.
Отметим,
что согласно (14.32) в намагниченной
ферритовой, среде
т.е.
указанные волны в общем случае
распространяются с разными фазовыми
скоростями.
Как было показано выше , потери в феррите приводят к затуханию свободной прецессии. Если на частоте ω0 свободной прецессии передавать прецессирующим электронам энергию, равную теряемой ими, то прецессия станет незатухающей. Роль такого источника, компенсирующего потери и
поддерживающего
свободную прецессию, может выполнять
электромагнитная волна с круговой
поляризацией магнитного поля, если
направление и частота вращения вектора
Нт
совпадают с направлением и частотой
свободной прецессии (рис. 14.48). Такой
волной и является волна с вектором
на
частоте
Если
частота волны с вектором
отличается
от ωо,
то магнитное поле волны препятствует
стремлению магнитного момента электрона
прецессировать с частотой ω0.
Поэтому амплитуда прецессии при ω ≠ω0
меньше, чем при ω = ω0.
Но на поддержание прецессии с меньшей
амплитудой необходимо затратить меньшую
энергию. Следовательно, при ω = ωо
амплитуда прецессии магнитного момента
наибольшая, и волна с вектором
испытывает
в феррите максимальное поглощение. На
рис.14.49 показана зависимость амплитуды
прецессии магнитного момента и величины
затухания, испытываемого волной с
вектором
от
величины внешнего намагничивающего
поля.
Явление резкого увеличения затухания, испытываемого электромагнитной волной с вектором , при напряженности внешнего магнитного поля Н0рез=ω/γсп получило название продольного ферромагнитного резонанса. Круговую частоту ωо, на которой это затухание происходит, называют круговой частотой продольного ферромагнитного резонанса.
Совершенно
по-иному взаимодействует феррит с волной
с вектором
.
Вектор
вращается
в сторону, противоположную направлению
вращения свободной прецессии. Поэтому
независимо от частоты электромагнитного
поля и величины напряженности внешнего
магнитного поля, амплитуда прецессии
оказывается малой, и соответственно
будет мало затухание, испытываемое
волной в феррите.

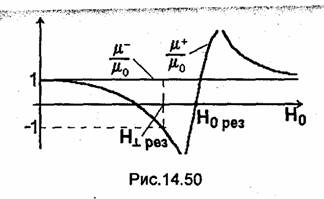

На
рис. 14.50 показана зависимость
от
величины Но.
График
вблизи
Но=НОрез
построен
с учетом того, что при наличии потерь в
феррите вектор Вт+
в области резонанса не стремится к
бесконечности, как это следует из
(14.31) и (14.32), а лишь достигает максимального
значения.

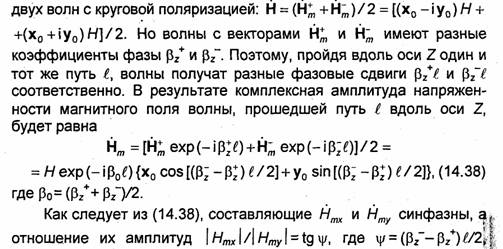

Рассмотрим еще одно явление (эффект Фарадея), которое происходит в продольно намагниченной ферритовой среде при распространении электромагнитных волн. Возбудим в такой среде волну, у которой вектор Нт линейно поляризован и совпадает по
направлению с осью Нт =х0Нт (рис.14.51). Как известно (см. 6.3), линейно поляризованную волну можно представить в виде суммы
зависит
от длины пути l,
пройденного
волной вдоль оси
Z.
Поэтому i
у
волны, распространяющейся в феррите,
вектор Нт
сохраняет
линейную поляризацию, но в зависимости
от l
меняется
угол, наклона у
вектора
Нт
к оси X,
т.е. происходит поворот плоскости
поляризации распространяющейся волны.
Угол поворота ψ тем больше, чем длиннее
путь, пройденный волной в феррите. Более
подробный анализ показывает, что угол
ψ
возрастает
при увеличении намагниченности Мо,
диэлектрической
проницаемости феррита, зависит от
Но,ω
и ряда других факторов [58]. Поскольку
при Н0<Н0рез
(рис.14.50)
μ+
в этом случае плоскость
поляризации поворачивается по часовой стрелке, если смотреть вдоль Но. При Н0>Н0рез направление поворота плоскости поляризации меняется на противоположное.
Описанное явление поворота плоскости поляризации электромагнитной волны, распространяющейся в продольно намагниченной ферритовой среде, получило название эффект Фарадея.
Поперечное намагничивание. Предположим, что плоская волна распространяется вдоль оси X в намагниченной ферритовой среде (H0=z0H) (рис.14.48). Полагая в (14.33) и (14.34) д/ду = = d/dz = 0, замечаем, что система уравнений (14.33) и (14.34) распадается на две независимые системы:
Вектор Нт волны с коэффициентом фазы βх1 согласно (14.39) лежит в плоскости XOY, перпендикулярной вектору Но, и имеет при μ≠μас эллиптическую поляризацию. Вектор Ёт этой волны параллелен Но. Эта волна является волной типа Н, поскольку
имеет составляющую Нмх, параллельную направлению распространения волны (оси X).
Аналогично,
исключив Ёту
из
(14.40), получаем
У
плоской волны с коэффициентом
распространения рх2
согласно
(14.40) вектор Нт||
Но,
из-за чего эта волна не вызывает прецессию
магнитного момента. Коэффициент фазы волны имеет такое же значение, какое он имел бы для немагнитной среды с диэлектрической проницаемостью ε. Вектор Ет волны перпендикулярен Но и направлению распространения волны, поэтому рассматриваемая волна является ТЕМ-волной.
Рассмотрим некоторые свойства Н-волны в феррите, имеющей коэффициент фазы βХ1, вычисляемый по (14.42). В реальных ферритах диэлектрическая проницаемость является комплексной
графиков
рис.14.50,
.
поэтому при
величина
При
этом бесконечно возрастает мнимая часть
коэффициента распространения βх1.
Это означает, что распространяющаяся
в феррите волна интенсивно затухает.
Это явление называется поперечным
резонансом. Отметим,
что в рассматриваемом случае затухание
волны не связано с явлением ферромагнитного
резонанса, который наблюдается в
продольно намагниченных ферритах,
а объясняется бесконечно большим
значением магнитной проницаемости
феррита
и наличием диэлектрических потерь в
нем. Более детальный анализ показывает,
что вблизи точки поперечного резонанса
резко возрастают не только диэлектрические,
но и магнитные потери. Из графиков
(рис.14.50) видно, что отрицательным
значениям
соответствуют
значения напряженности внешнего
поля Но,
меньшие резонансной величины HQрез.
Значит,
поперечный резонанс возникает при более
низких значениях
намагничивающего
поля, чем продольный. Формулу для
можно
получить из условия μ = 0, при котором
что
с учетом (14.32) позволяет получить формулу
Эффект
смещения поля в продольно и поперечно
намагниченных ферритах. При
μ+<0
(рис.14.50) коэффициент фазы
становится
чисто мнимым, что соответствует стоячим
волнам с экспоненциально убывающей
вдоль оси 2 амплитудой. Поэтому при μ+<0
распространение волн с вектором
в
продольно намагниченной среде
становится невозможным. Если ферритовая
среда имеет конечные размеры в поперечном
сечении (продольно намагниченный
ферритовый цилиндр, пластина и т.д.), то
волна с вектором
из
феррита вытесняется и распространяется
вне ферритовой среды вдоль границы
феррит-воздух. В то же время волна с
вектором
,
нормально распространяется в ферритовой
среде, поскольку
Это
явление получило название эффект
смещения поля.
Аналогичное
явление имеет место в поперечно
намагниченном феррите для Н-волны,
когда
Подставляя
в
значения
из (14.32), определяем напряженность
внешнего магнитного поля, при котором
т.е.
имеет место эффект смещения поля в
продольно и поперечно намагниченных
ферритах:
