§ 122. Допускаемое усилие на ползуне кривошипно-коленного чеканочного пресса с открытым приводом- и одноколенчатым валом

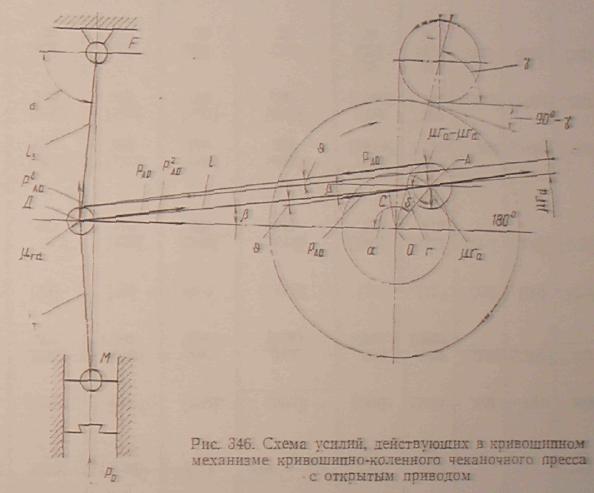

Так как при чеканке величина деформации по высоте поков­ки обычно не превышает 2—3 мм, та нагрузка на ползуне чекан­ного пресса наступает недалеко от конца его хода. На этом уча­стке хода можно без особой погрешности принять, что шарнир Л (рис 346) перемещается по отрезку горизонтальной прямой ДО, совпадающей с осью кривошипного механизма. Наибольшее

усилие на ползуне возникает при положении полного распора звеньев l₂ и l₃. Как уже отмечалось, шарнир Д несколько пере­ходит через положение полного распора. Поэтому такое состоя­ние наступает в момент, когда кривошип проходит угол пово­рота от крайнего заднего положения а = 155°. Если бы этого не было, то по мере износа вкладышей шарниров, шатуна и опор коленчатого вала шарнир Д все более не доходил бы до положе­ния полного распора, вследствие этого падало бы максимальное допускаемое усилие на ползуне пресса.

Итак, у рассматриваемых кривошипно-коленных прессов шарнир переходит через положение полного распора, наступаю­щее при угле поворота а кривошипов, меньшем 180°. При этом

возникает и максимально допустимое усилие на ползуне пресса, в соответствии с которым принимается номинальное значение Рн. Номинальное усилие хривошипно-коленных чеканочных прессов примерно в 5—6 раз выше, чем у обычных кривошипных прессов, имеющих одинаковые с ними размеры коленчатого ва­ла и зубчатых колес. Размеры В, d_а и b_а (см. рис. 193) у колен-

чатых валов кривошипно-коленных прессов несколько иные, чем у обычных кривошипных прессов.

Направление вращения коленчатого вала должно быть та­ким, чтобы усилие, действующее со стороны шатуна на криво­шипную шейку вала, принимало его опоры в сторону станины пресса. Отсюда вращение коленчатого вала соответствует на-
