Главк XVI. Чеканочные кривошипно-коленные прессы

§ 121. Общие сведения

Чеканочные прессы предназначены для холодной или полу­горячей плоскостной чеканки, калибровки и других подобных работ, деформация поковки при которых обычно не превышает 2—3 мм. Отсюда следует, что у этих прессов требуется неболь­шой рабочий ход. Во время чеканки максимальное усилие при больших удельных нагрузках имеет место в конце хода ползу­на. Поэтому такие прессы должны развивать максимальное уси­лие в конце рабочего хода. Эти требования обеспечиваются ис­пользованием кривошипно-коленного механизма для привода пресса.

Впервые в мире сочетал кривошипный механизм с колено-шарнирным уст­ройством талантливый русский механик И. А. Неведомский. В 1809 г. он по­строил модель, а в 3815 г.— опытный образец пресса, предназначенный для чеканки монет. Этот пресс имел револьверное устройство для подачи загото­вок Схема пресса И. А. Неведомского стала известной за границей. В 1817 г. немецкий фабрикант Дитрих Ульгорн начал выпускать по этой схеме криво-шипно-коленные прессы для чеканки монет. Эти прессы получили название че­каночных машин Ульгорна.

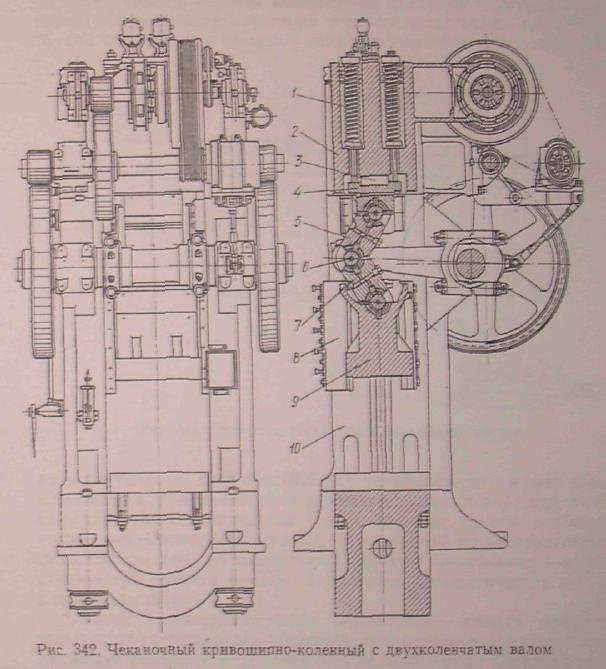

Кривошипно-коленный механизм состоит из двух распорных звеньев (рис 342), связанных общим шарниром с шатунно-кри-вошипной системой. Верхнее звено 5 упирается в подушку 4 и клин 3, прижимаемые пружинами 1 к верхней поперечине 2 ста­нины. Другое звено 7 связано с ползуном 9 пресса. При пере­движении общего шарнира 6 в положение распора звеньев 5 и 7 ползун 9 перемещается в направляющих 8 станины 10. Сред­ний шарнир 6 несколько (примерно на 3—3.5 мм) переходит за положение полного распора, что увеличивает время воздействия давления на поковку. В связи с большим давлением в шарнирах на опорных поверхностях распорных звеньев устанавливают вкладыши из инструментальной ванадиевой стали, закаленной на твердость НRC=55—59. Эта система привода ползуна позво­ляет получать большие усилия на ползуне в конце его хода при сравнительно небольшом крутящем моменте на коренном валу.

У легких прессов с открытым приводом (см. рис. 342) корен­ной вал выполняют одноколенчатым обыкновенного типа, а у средних и тяжелых — двухколенчатым без опоры между коле­нами. При одноколенчатом вале шатун имеет малую головку в виде вилки, охватывающей с двух сторон распорные звенья и связанной с выступающими за распорные звенья частями паль­ца общего (среднего) шарнира.

При двухколенчатом вале (рис. 343) для каждого колена имеется отдельный шатун. Малые головки этих шатунов 5 на­девают на выступающие концы пальца 4 общего шарнира рас­порных звеньев. Распорные звенья 5 и 7 не связаны с пальца­ми /, 4 и 9, а только упираются в них при рабочем ходе. Для осуществления обратного хода ползуна на звеньях прикреплены с боков накладки 2 и 6, связывающие пальцы 1,4 и 9 в единую систему. Ползуны прессов усилием более 8 Мн (800 тс) имеют уравновешивающие устройства пневматического типа, располо­женные в стойках и столе. Штоки 8 этого устройства прикрепле­ны к ползуну 10 и направлены вниз. Снизу на них действует уси­лие сжатого воздуха на поршни уравновешивающих пневматиче­ских цилиндров. К началу деформации поковки все зазоры в

системе «ползун — распорные звенья» должны быть выбраны уравновешивающим устройством. Опорная подушка верхнего звена притягивается через клин к поперечине станины при помо­щи болтов с пружинами. Поэтому не может получиться зазора между подушкой и поперечиной станины.

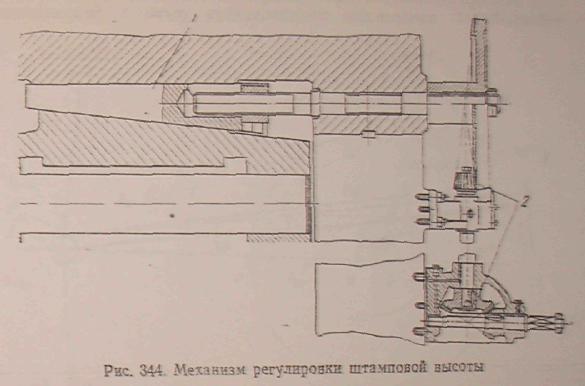

Закрытую высоту пресса (штамповая высота) регулируют в пределах б—20 мм путем перемещения упорного клина 1

(рис. 344). У тяжелых прессов, усилием более 20 Мн (2000 тс), упорный клин перемещается приводом от специального электро­двигателя. У прессов более легких — системой шестеренной пе­редачи 2 при помощи съемной трещотки (на рис. 344 трещотка снята), приспособленной для работы в одну и другую сторону (путем выключения одной или другой собачки). В еще более легких прессах клин перемещают съемной трещоткой через одну

верхнюю пару конической передачи. Наконец, у прессов усили­ем до 1 Мм (100 тс) клин перемещается при помощи связанного с ним винта и штурвала, расположенного вверху со стороны фа­сада пресса.

Станина у рассматриваемых прессов разъемная. Она состоит из стола, стоек и верхней поперечины, стянутых четырьмя стяж­ными болтами, затягиваемыми в горячем состоянии (см. § 98). Муфта сцепления и тормоз у этих прессов обычного типа. Для

прессов усилием до 8 Мн (800 тс) устанавливают муфту пнев­матическую, фрикционную и жесткого типа с поворотной шпон­кой, управляемой от педали. Более мощные прессы снабжают только пневматической муфтой, управляемой по электропневматической системе, рассмотренной ранее и позволяющей осуще­ствлять три режима работы: единичные, автоматические и толч­ковые ходы ползуна.

Смазка коленошарнирного механизма — жидкая принуди­тельная от специального шестереночного насоса, приводимого в движение ременной передачей от приемного вала. Смазка подво­дится в подушку верхнего распорного звена, откуда стекает по специальным каналам и по наружной поверхности звеньев, сма­зывая все шарниры. Стекающая смазка скапливается в масло­сборнике ползуна и оттуда через фильтр засасывается опять шестереночным насосом. В прессах усилием до 1 Мн (100 тс) подшипники и направляющие смазываются жидкой смазкой от индивидуальных масленок. В прессах усилием до 12 Мн (1200тс) применяют густую смазку отдельных блоков или ценрализованную густую смазку от лубрикатора (в тяжелых прессах). Клин

регулировки закрытой высоты нужно смазывать также густой смазкой в смеси с графитом (10—15 %).

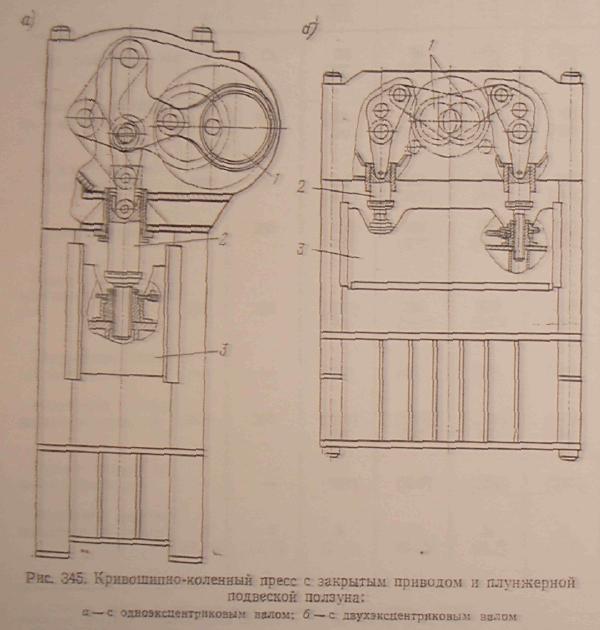

Кроме прессов с открытым приводом, имеются более совре­менные кривошипно-коленные прессы с закрытым приводом, плунжерной 2 подвеской ползуна 3 и одноэксцентриковым 1

(рис. 345, а) или двухэксцентриковым валом (рис. 345, б), рас­положенным перпендикулярно фронту пресса. Головка станины снизу герметична и залита маслом. Штамповую высоту регули­руют при помощи винтов, расположенных под плунжерами, как и у всех рассмотренных ранее прессов с такой подвеской ползу­на. Эти прессы имеют сварную станину из стальных плит, стяну­тую четырьмя стяжными болтами, затягиваемыми в горячем со­стоянии.

Наибольшее применение в СССР получили прессы с откры­тым приводом (см. рис. 342 и табл. 30).
