11.5. Уплотнение ширококовшовым пескометом

Ширококовшовый пескомет представляет собой центробежную метательную машину которая, как и обычный пескомет бросает формовочную смесь в опоку, одновременно наполняет е и уплотняет смесь.

Т акой пескомет конструктивно отличается от обычного тем что ковш, ротор и в целом метательная головка имеют ширину равную длине опоки. Загрузка смеси по лотку 3 в данном случае не осевая, а тангенциальная. На раме 7 (рис. 11.9) закреплен ленточный конвейер 1 малого рукава и метательная головка 4 с ковшом 6. Вал 5 метательной головки 4 и ось приводного барабана 2 ленточного конвейера 1 параллельны. Для уплотнения одной полуформы требуется 10—12 с. 3а это время головка пескомет; вместе с питающим ее ленточным конвейером совершает всего четыре возвратно-поступательных движения (два вперед и два назад).

К преимуществам обычного пескомета в данном случае добавляется еще одно — высокая производительность. Ширококовшовый пескомет обеспечивает достаточно высокое качество уплотнения смеси. Однако в теневых местах около моделей смесь уплотняется несколько хуже, что можно отнести к недостатку'

Рис. 11.9 Схема ширококовшового пескомёта

ширококовшовый пескомет потребляет значительное количество энергии и создает высокий шум. Несмотря па это, его применяют в промышленности.

11.6. Вибрационно-ударное уплотнение

Сущность вибрациошю-ударного процесса — колебание стола с модельно-опочной оснасткой с одновременным ударом за каждый полупериод, что приводит к значительному повышению сил инерции, а значит, и уплотняющего воздействия. Этот процесс похож на встряхивание. При ударе оснастки о неподвижную преграду в спектре колебаний уплотняемого объема появляются гармоники более высокого порядка при использовании вибровозбудителей промышленной частоты (50 Гц). Эго резко снижает внутреннее трение, и смесь переходит в псевдоожиженное состояние, легко уплотняется.

Существуют два вида вибрационных формовочных машин — вертикально-ударные и горизонтально-ударные.

Всртикалыю-ударные установки применяют при небольших размерах технологических емкостей (<1000x1000 мм) и в основном для изготовления стержней из ХТС.

Горизонтально-ударные установки применяют для крупных опок (>1000x1000 мм) и уплотнения форм из ХТС (рис. 11.10). Установка состоит, из вибровозбудителя 1 и упругих опор 4, амортизаторов и платформы 5, которая имеет скобу 2; на обеих внутренних поверхностях полости закреплены резиновые прокладки 3. Между ними и вибровозбудителем 1 имеются зазоры К. Вибрационно-ударный режим колебаний обеспечивается благодаря зазору К,

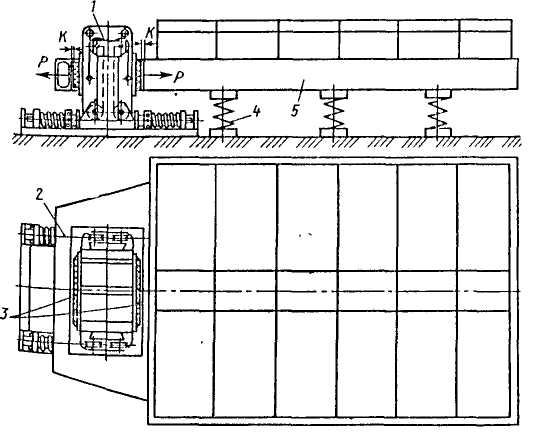

Рис. 11.10 Схема горизонтально-ударной вибрационной формовочной машины

определяемому расчетным путем. Зазор колеблется в пределах 3—5 мм.

При уплотнении ХТС вибрационно-ударными установками плотность смеси достигает 1,7—1,8 г/см³ почти на 3/4 высоты опоки. Верхние слон смеси не уплотняются, поэтому при вибрации на смесь накладывают грузовую плиту, обеспечивающую се уплотнение.

Горизонтально-ударные установки имеют следующие преимущества по сравнению с вертикальными: вибровозбудитель полностью разгружен от массы колеблющихся частей; малая чувствительность к изменению массы формы; ниже уровень шума и проще конструкция.
