Завдання, які рекомендовані для виконання студентами під час занять

Вправа 1. Розписати структуру умовного позначення стандартного кріпильного виробу.

Таблиця 1

№ варіанту	Позначення виробу
1	Болт 3М20×1.5×80.46 ГОСТ 7798-70
2	Болт М24×100.58.084 ГОСТ 7798-70
3	Гвинт 2М10×30.56 ГОСТ 1491-80
4	Гвинт М20×100.40х.019 ГОСТ 17475-80
5	Шпилька М20×1.5×80.58.013 ГОСТ 22034-78
6	Шайба 2.10.094 ГОСТ 11371-78
7	Гайка 2М10×1.25.5.015 ГОСТ 5915-70
8	Болт 2М30×2×55.58 ГОСТ 7798-70
9	Шайба 20.01 ГОСТ 11371-78
10	Гайка 2М24.5 ГОСТ 5915-70
11	Шпилька М24×70.58 ГОСТ 22034-76
12	Гвинт М16×95.56 ГОСТ 17 475-80
13	Гвинт М16×1×90.56 ГОСТ 1491-80
14	Гвинт М24×45.56 ГОСТ 17473-80
15	Шпилька М 40-6g×100.56.017 ГОСТ 22034-76

Вправа 2. Виконати креслення стандартних кріпильних деталей за їхніми дійсними розмірами. Нанести розмірність (див. Додаток А1-6).

1. Виконати креслення кріпильного виробу згідно умови варіанту.

2. Дані до завдання взяти з таблиці 2 і таблиць, які знаходяться в додатку (див. Додаток А1-6).

3. Нанести на кресленні потрібні розміри. При цьому замість умовних літерних позначень, взятих з таблиць, проставити цифрові значення розмірів згідно з варіантом.

4. Над зображенням виробу написати його умовне позначення.

5. Приклади виконання завдання показано на рисунках 12-16.

6. Зауваження:

   • креслення болта має мати два вигляди – головний і вигляд зліва;

   • креслення гвинта має складатися з одного вигляду;

   • креслення шпильки має складатися з одного вигляду;

   • креслення гайки має мати два вигляди – головний і вигляд зліва.

Таблиця 2

Умова вправи 2

№ варіанту	Позначення виробу
1	Болт М20×80.46 ГОСТ 7798-70
2	Шпилька М20×100.58 ГОСТ 22036-78
3	Гвинт М20×70.36 ГОСТ 1491-80
4	Гвинт М16×100.40 ГОСТ 17475-80
5	Болт М24×100.58 ГОСТ 7798-70
6	Шпилька М24×90.58 ГОСТ 22034-76
7	Гайка 2М30.5 ГОСТ 5915-70
8	Болт М30×80.58 ГОСТ 7798-70
9	Шпилька М24×120.58 ГОСТ 22038-76
10	Гайка М24.5 ГОСТ 5915-70
11	Шпилька М24×90.58 ГОСТ 22040-76
12	Гвинт М16×95.56 ГОСТ 17 475-80
13	Гвинт М16×90.56 ГОСТ 1491-80
14	Гвинт М24×45.56 ГОСТ 17473-80
15	Шпилька М 40×100.56 ГОСТ 22032-76

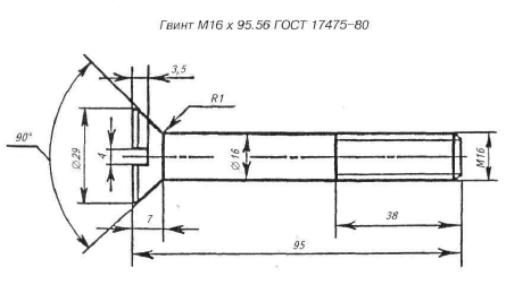

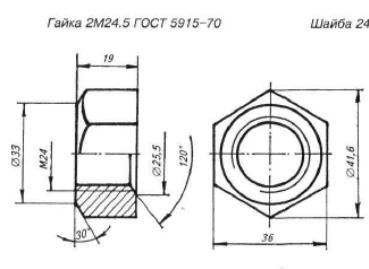

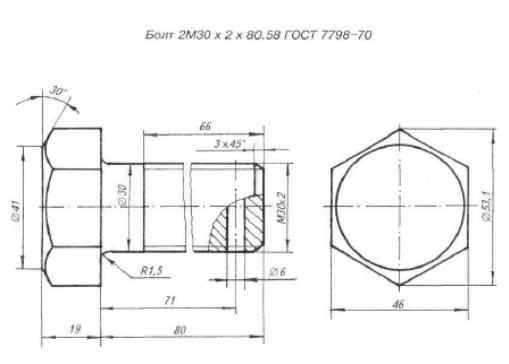

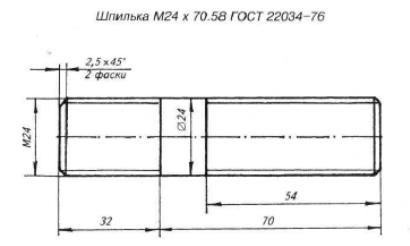

Приклади виконання вправи 2

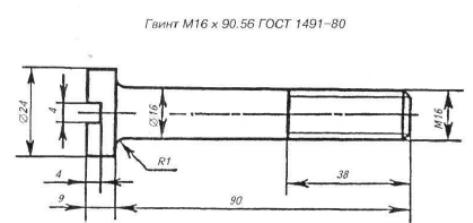

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

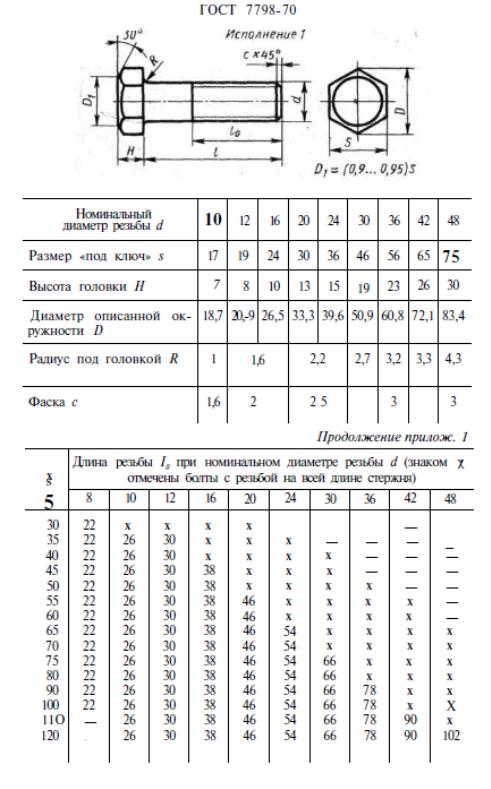

Додаток А1

Болт з шестигранною головкою

ГОСТ 7798-70

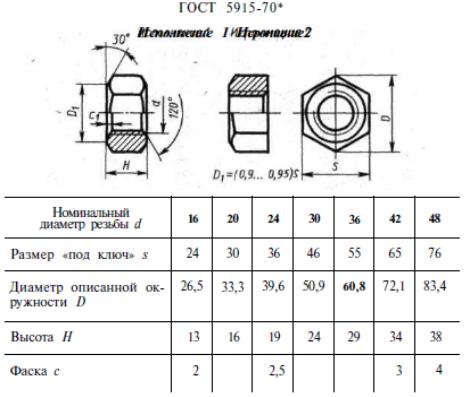

Додаток А2

Гайки шестигранні (нормальної точності)

ГОСТ 5915-70

Виконання 1 Виконання 2

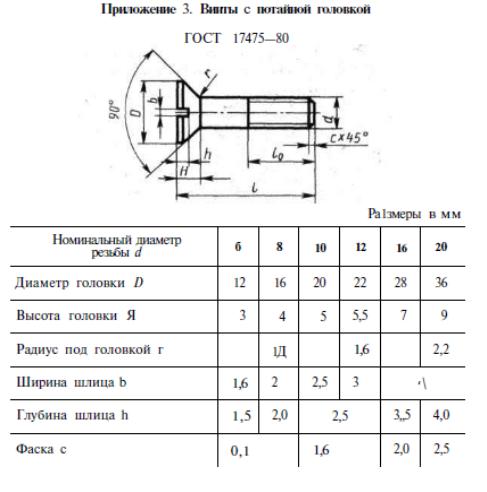

Додаток А3

Гвинти з потайною головкою

ГОСТ 17475-80

Н

1.1

4

Додаток А4

Гвинти з циліндричною головкою

ГОСТ 1491-80

Додаток А5

Гвинти з напівкруглою головкою

ГОСТ 17473-80

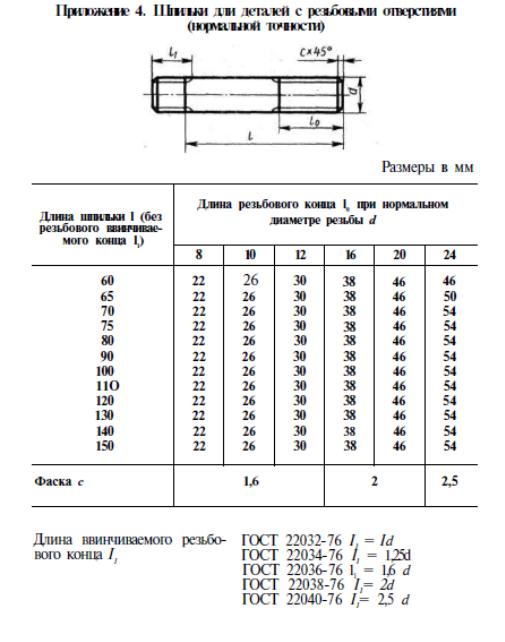

Додаток А6

Шпильки для деталей з різьбовими отворами

Список використаних джерел

1. Антонович Є.А., Василишин Я.В., Шпільчак В.А. Креслення: Навчальний посібник/ За ред. проф. Є.А. Антоновича. - Львів: Світ, 2006. – 512с.

2. Боголюбов С.К. Черчение: Учебник для средних специяльных учебных заведений. – М.: Машиностроение, 1989. – 336с.

Додаткова література:

3. Михайленко В.Є., Ванін В.В., Ковальов С.М. Інженерна графіка: Підручник для студентів вищих закладів освіти/ За ред. В.Є. Михайленка. – Львів: Піча Ю.В.; К.: " Каравела "; Львів: " Новий Світ ", 2002. – 336с.

4. Ванін В.В., Бліок А.В., Гнітецька Г.О. Оформлення конструкторської документації. Навчальний посібник. – К.: " Каравела ", 2003. – 160с.

5. Хаскін А.М. Креслення. Київ. Вища школа. 1972. – 396с.

6. Верхола А.П., Коваленко Б.Д. Інженерна графіка: креслення, комп’ютерна графіка: Навч. посіб./ За ред. А.П. Верхоли. – К.: Каравела, 2006. – 304с.
