Способи телеграфування

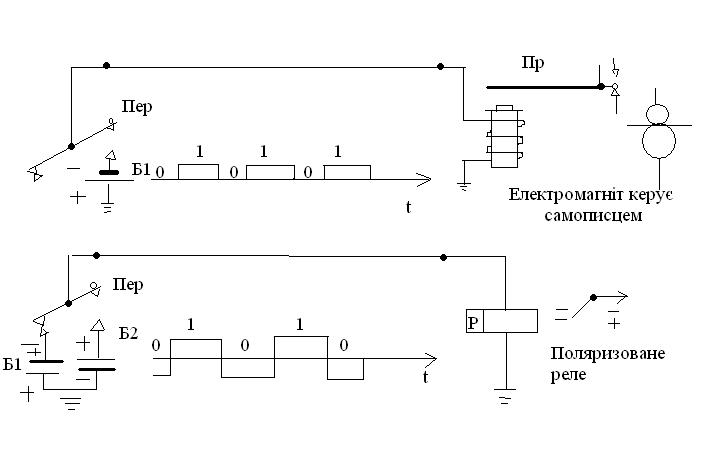

Телеграфна передача здійснюється постійним або змінним струмом. При телеграфуванні постійним струмом застосовують два способи ( однополюсне і двополюсне) При однополюсному телеграфуванні (1) передаються струмовими посилками (0) без струмовими.

Уу

У двополюсному (1) передаються додатніми струмовими посилками а (0) від’ємними. Двополюсне телеграфування стійкіше до завад. При телеграфуванні через телефонні канали і через радіоканали посилки постійного струму перетворюються в посилки змінного струму за допомогою модулятора.

В приймачі модульований сигнал перетворюється за допомогою демодулятора в комбінації посилок постійного струму.

Швидкість телеграфування.

Вимірюється кількістю елементарних посилок (струмових і безструмових) , які посилаються передавачем за одну секунду.

За рішенням МККТТ (ITU) за одиницю швидкості прийнято бод.

ns = 1/ts [бод]

ts ― час тривалості однієї посилки.

На практиці використовують величину А, що означає кількість слів

А= ns * 3600/a*σ слів/год

а ― середня кількість елементарних посилок ( 5 для коду №2, 10 для коду Морзе)

σ ― середня кількість букв в одному слові ( укр.мова σ = 8,5)

(для коду Морзе в ручному режимі А = 675 слів/год)

(для апарата СТ-2М А = 1600 ÷ 2800 слів/год).

Телеграфні апарати

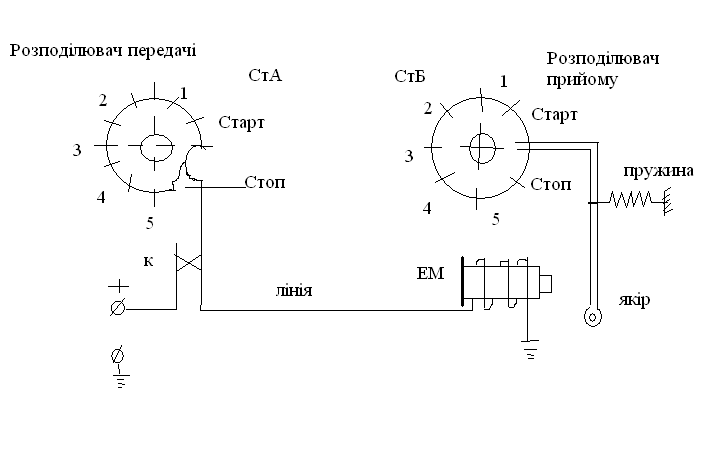

Сучасні апарати за формою представлення повідомлень є букводрукуючими, а за принципом роботи найчастіше стартостопними.

Цикл передачі

Посилки кодових комбінацій

Старт 1 2 3 4 5 Стоп

τ0 τ0 τ0 τ0 τ0 τ0 1,5 τ0

7,5 τ0

Букводрукування суттєво спрощує роботу операторів. Ввід знаків здійснюється за допомогою клавіатури типу друкарських машинок, решта операцій відбувається автоматично, приймач також працює автоматично друкуючи повідомлення на папері, що не вимагає додаткової обробки і високої кваліфікації.

Стартстопна апаратура забезпечує моментальну готовність, що не вимагає часу для входження у фазу.

Вона не накладає обмеження на швидкість і ритм роботи операторів, тому має широке застосування.

Апарат СТА-М67 – забезпечує передачу кодом МТК-2, 400 зн/хв., друк знаків відбувається на паперову стрічку. Швидкість модуляції 50 Бод.

Т-63, Т-100 – електромеханічні рулонні апарати код МТК-2 швидкість модуляції 50 і 75 Бод або 400 і 600 зн/хв., Т-100 має блочну конструкцію і може комплектуватися цілим рядом додаткових пристроїв.

РТА-80 – рулонний код МТК-2, швидкість модуляції 50 і 100 Бод. Використовується високоякісний мозаїчний друк.

Е-2000 – апарат використовує міжнародний код МТК-2, але може бути настроєним на будь-який п’ятиелементний код. Швидкість модуляції 50, 75, 100 Бод. Використовується мозаїчний друк.

Роботою всіх елементів автоматики керують два внутрішніх мікропроцесори. Передавач і приймач мають пам'ять. Апарат має автоматичний передавач (реперфоратор), лічильник знаків, автостоп, давач реального часу, годинник. Апарат має блокову структуру.
