3. Измерение углов.

Журнал измерения горизонтальных углов.

табл.1.

Стоянки	Круг	Точки визиро-вания	Отсчеты по горизонтальному кругу			Измеренный угол			Средний угол
			0	/	//	0	1	II	0	/	//
2	кл	1	115	30	00	28	44	00	28	44	15
		3	86	46	00
	кп	1	89	41	30	28	44	30
		3	60	57	00

Журнал измерения вертикальных углов.

табл. 2.

Стоянка	Круг	Точки визиро­вания	Отсчеты по вертикальному кругу			МО			Вертикальный угол γ			Приме­чание
			0	/	//	0	1	II	0	/	//
2	кп		14	25	00	0	0	27,5	14	24	32,5
	кп		-14	24	05
	кл
	кп

1. Установить теодолит в вершине измеряемого утла и привести в рабочее положение:

а) открепить алидаду, установить уровень горизонтального круга (ГК) параллельно двум подъемным винтам;

б) вращая винты одновременно на себя или от себя, вывести пузырек уровня на середину;

в) повернуть алидаду на 90° и установить пузырек третьим подъемным винтом;

г) действия повторить три раза.

2. Измерение горизонтального угла ( β ) способом приемов, вертикального угла ( γ ) и места нуля ( МО )

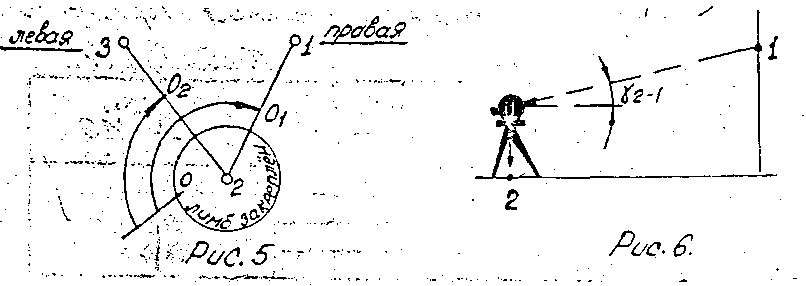

Открепив трубу и алидаду, навести визиром на правую точку (• 1) при КЛ (рис. 5).

Закрепить трубу и алидаду. Установить резкость сетки нитей.

Кремальерой установить резкость цели: микромерными винтами трубы и алидады сделать точную наводку.

В микроскопе снять отсчеты по горизонтальному (Г) и вертикальному (В) кругам. Открепить трубу и алидаду, навести на правую точку (-3) при КЛ и снять отсчеты по двум кругам (первый полуприем).

Все отсчеты записать в таблицу и сделать вычисления по формулам

(рис.5)	(рис. 6)	МО
β2 КЛ =О1КЛ-О2КЛ	γ2-1= (О 1КЛ - О 2КП) / 2	МО = (О1КЛ –O1КП)/2
β2 КП =О1КП-О2КП
β2ср=( β2 КЛ+ β2 КП) / 2

Вывод: а) горизонтальный угол измерен точно, если разница в угле в полуприемах ∆β < 2t.

б) горизонтальный угол измерен не точно, если разница в угле в полуприемах ∆β > 2t.

• в зависимости от полученных результатов сделать вывод «а» или «б».
