МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

Учреждение образования

«Мозырский государственный политехнический техникум»

Специальность: 2-70 02 01 «Промышленное и гражданское строительство» Предмет: « Геодезия »

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

^{Практическая работа № 3}

Тема 2.1. «Измерение углов»

Разработал преподаватель геодезии

Сачук А.С.

Рассмотрено на заседании цикловой комиссии специальности 2-70 02 01

Протокол № от 200 г. Председатель цикловой комиссии Ходатович М.С.

^{Практическая работа № 3}

Тема 2.1. Измерение углов.

Цель работы: Изучение теодолита. Научиться:

• брать отсчеты по угломерным кругам,

• делать поверки и юстировки теодолита.

• определять место нуля и вычислять углы наклона,

• измерять горизонтальные углы,

• заполнять журналы измерения углов,

- измерять расстояние с помощью штрихового дальномера зрительной трубы теодолита.

Пособия: линейка, треугольник, карандаш, ручка, теодолит с отвесом и штативом, визирная цель, исходные данные, калькулятор.

Теодолит марка , заводской номер ,

инвентарный номер , штатив номер .

Задание.

1. Ознакомится с частями и винтами теодолита, знать их назначение. Научиться брать отсчеты по угломерным кругам.

1. Установить теодолит в рабочее положение над точкой.

2. Выполнить три поверки.

3. Сделать вывод о пригодности теодолита к работе.

4. Измерить горизонтальный угол.

5. Измерить вертикальный угол.

6. Вычислить место нуля.

7. Сделать вывод о точности измерения горизонтального угла.

8. Определить расстояние по дальномеру.

Примечание: научиться брать отсчеты по угломерным кругам можно закрепив зажимные винты лимба, алидады и трубы не наводя визирную ось трубы на конкретную цель, но предварительно по методичке необходимо научиться брать отсчеты по шкалам.

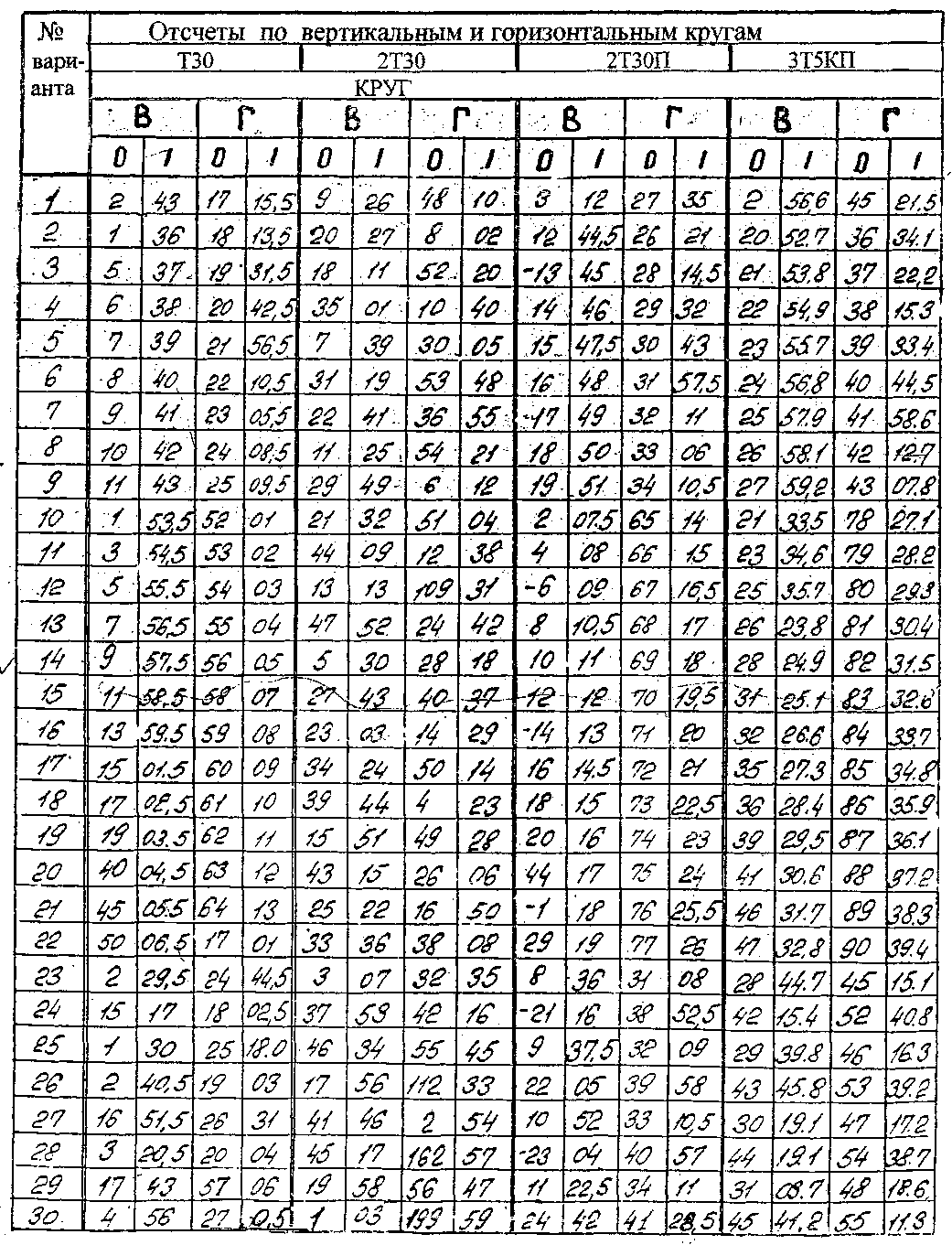

И сходные данные для графиков отсчет

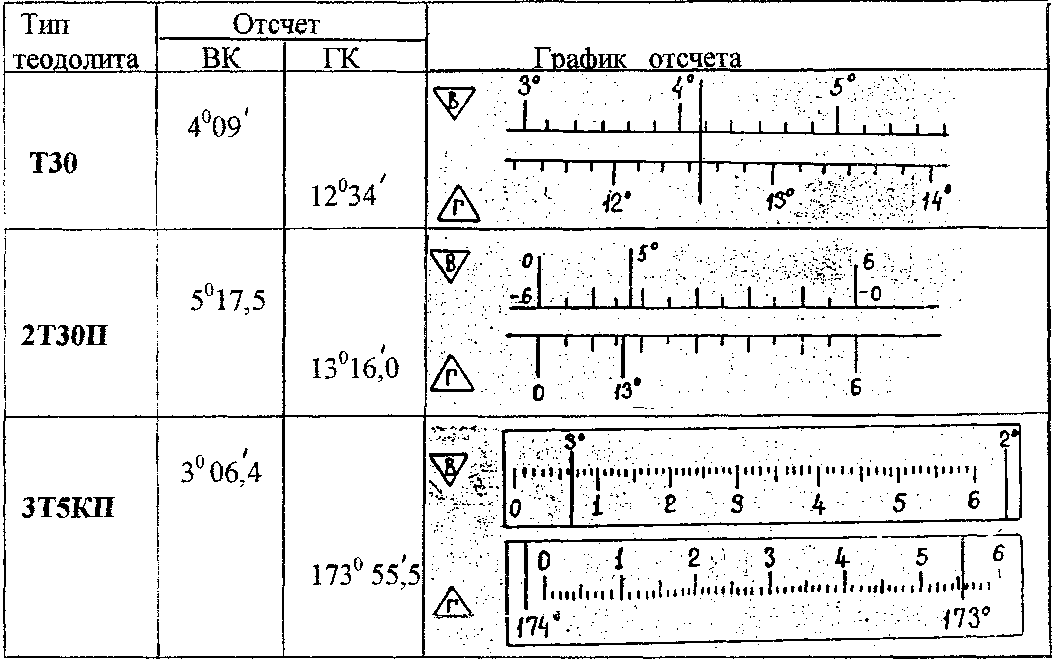

Примеры графиков отечет

Методические рекомендации.

1. Примеры отсчетов по угломерным кругам теодолитов.

1.1. Теодолит Т30 В микроскоп видны шкалы вертикального и горизонтального круга и штрих, по которому берут отсчет. Градусные деления возрастают против хода часовой стрелки. Каждый градус делится на 6 делений, т.е цена деления лимба 10 . Отсчет берут по индексу. Точность теодолита ±1' .

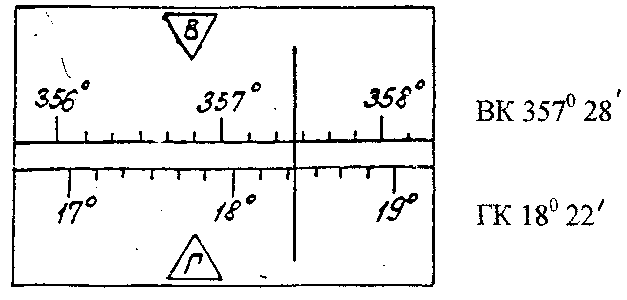

Пример

Правила отсчета по штриховому микроскопу Т30

• до штриха отсчитывают меньший градус и целые доли по 10 минут.

• на глаз отсчитывают минуты с точностью ±1'.

1.2. Теодолит 2Т30 (2Т30П)

В микроскоп видны изображения штрихов вертикального и горизонтального круга.

Градусы лимба нарастают по ходу часовой стрелки. Шкала алидады имеет 12 делений по 5', подписывается начальное и конечное деление.

Для вертикального круга оцифровка отдельная для положительных и отрицательных градусных штрихов лимба.

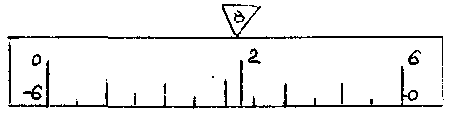

Вертикальный круг

2°32',5

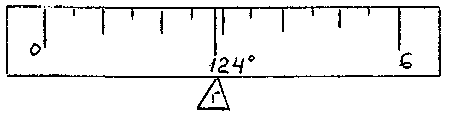

Горизонтальный круг 124°29',0

Вертикальный круг

-3°32,'5

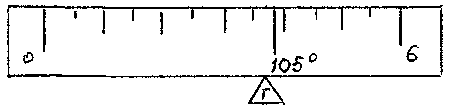

Горизонтальный круг 105⁰38,'0

Правила отсчета по шкаловому теодолиту 2Т30. Отсчитывают:

• градусы лимба;

• десятки минут шкалы алидады;

• минуты на глаз с округлением до 0,1 деления, т.е.30'' или 0',5 при отсчете минут зрительно S 'деление делится на 10 частей по 0',5 (30").

1.3 Шкаловый микроскоп теодолита ЗТ5КП

В микроскоп видны шкалы вертикального и горизонтального круга. Градусы нарастают по ходу часовой стрелки. Шкала имеет 60 делений, подписывается каждый десяток. Наименьшее деление шкалы 1 мин.

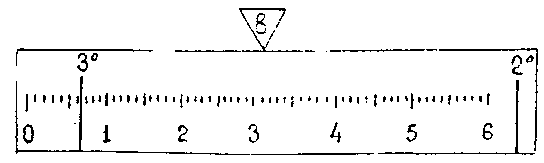

Вертикальный круг

3°06,4

Горизонтальный круг 173°55,5

Правило отсчета по шкаловому микроскопу ЗТ5КП Отсчитывают:

• градус, попадающий в диапазон шкалы;

• десятки минут и минуты;

• десятые доли минут (точность отсчета -0,1)
