1.4 Проверка устойчивости при пуске и работе электропривода

Для электропривода, рассмотренного в подразделах 1.1…1.3, произвести проверку устойчивой работы при пуске двигателя, принимая снижение напряжения на зажимах двигателя, равным U_ф (по варианту задания приложения А), и произвести проверку устойчивой работы электропривода при пуске другого двигателя, если напряжение на работающем двигателе снизилось на U_ф* (принять U_ф* = U_ф ).

Примечание: Исходные данные для выполнения заданий 1.1…1.4 приведены в приложении Б.

1.5 Выбор двигателя, аппаратов управления и защиты электропривода

1.5.1 Построить нагрузочную диаграмму рабочей машины. Исходные данные для выполнения задания приведены в приложении А, таблица А2

Методом эквивалентной мощности рассчитать необходимую величину мощности и по ней выбрать в [2, 6] электрический двигатель общего назначения SI серии 4А с синхронной скоростью 1500 об/мин :

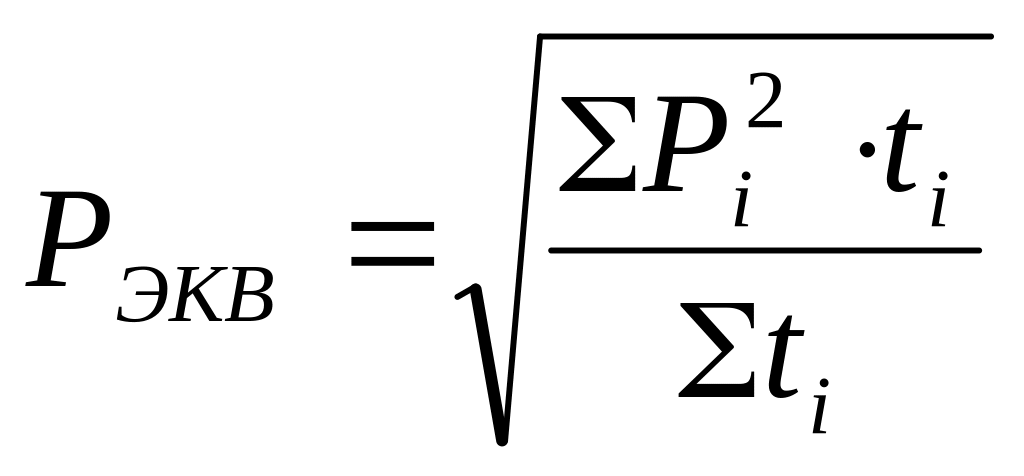

, (1.6)

где Р_i – нагрузка на валу по периодам, кВт;

t_i – продолжительность работы по периодам, мин.

1.5.2 Выбранный двигатель проверить:

• на перегрузочную способность при понижении напряжения на 20% (максимальный момент двигателя при пониженном напряжении должен быть больше максимального момента нагрузки);

• на нагрев методом средних потерь;

• на нагрев методом эквивалентных величин тока или момента.

Номинальные потери мощности в выбранном двигателе должны быть больше среднего значения потерь мощности, определяемого выражением [6]:

, (1.7)

где ∆Р_i – потери мощности в АД для каждой нагрузки, кВт;

t_i – продолжительность работы по периодам, мин.

Номинальный момент выбранного двигателя должен быть больше эквивалентного момента, определяемого выражением [6]:

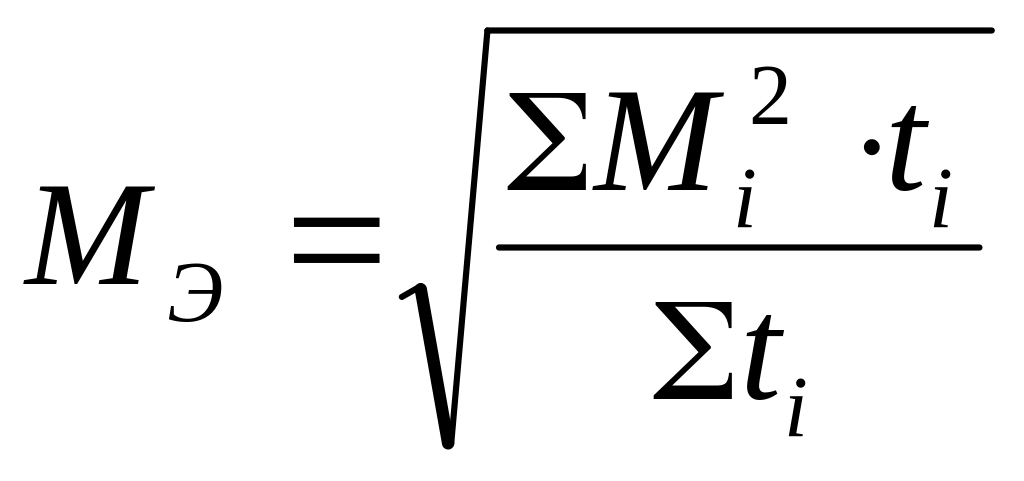

, (1.8)

где М_i – моменты на каждом участке работы, Нм.

Если указанные условия не выполняются, то следует выбрать по [2, 6] следующий АД серии 4А с одинаковой синхронной скоростью, но с большей номинальной мощностью и повторить проверку.

1.5.3 Для выбранного двигателя рассчитать и выбрать автоматический выключатель и магнитный пускатель [1, 6].

4. Рассчитать расход электроэнергии на выполнение заданной нагрузки.

Примечание: Исходные данные для выполнения задания 1.5 приведены в приложении В.

1.6 Разработка системы управления автоматизированного электропривода

1.6.1 Разработать систему управления автоматизированного электропривода согласно варианту задания (приложение Г) [3, 4, 8].

1.6.2 Привести подробное описание ее работы, которое должно включать:

- описание принципа работы механизма или устройства, для которого создается система управления;

- перечень функций управления, которые должна обеспечивать система управления, а также перечень функций защиты при возникновении аварийных и ненормальных режимов;

- последовательное описание принципа работы системы управления;

1.6.3 Привести схему электрическую принципиальную системы управления электроприводом.
