2.5. Определение размеров основных элементов проточной части пропульсивной турбины

2.5.1. Размеры первой ступени турбины

Длина сопловых каналов и рабочих лопаток были определены в разделе 2.2. Длина соплового канала , длина рабочей лопатки .

Ширина сопловых лопаток принимается в зависимости от среднего диаметра соплового кольца. При . Принимаем .

Шаг разбивки сопл для залитых в диафрагму сопловых перегородок принимается в пределах 42…50 мм. Принимаем .

Определяем число сопл

,

где - коэффициент загромождения решётки, .

Принимаем число сопел равным 48. Приводим уточнение шага разбивки сопел

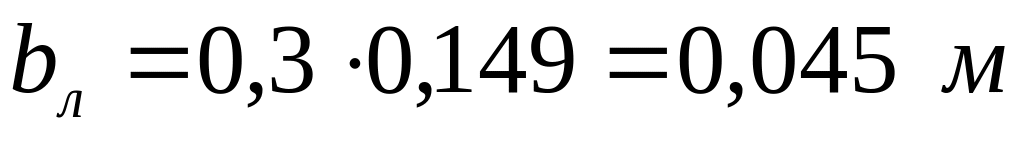

Ширина рабочих лопаток принимается в зависимости от их длины . Принимаем .

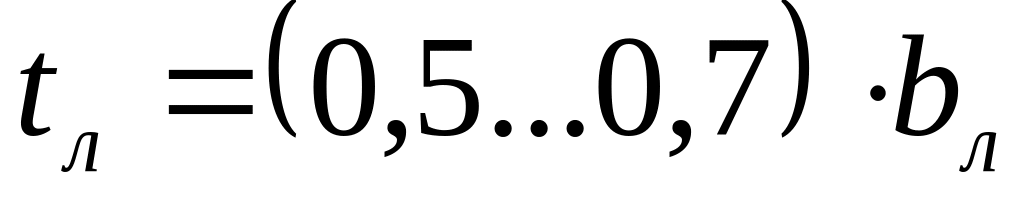

Определяем шаг разбивки рабочих лопаток по уравнению

, .

Определим число рабочих лопаток

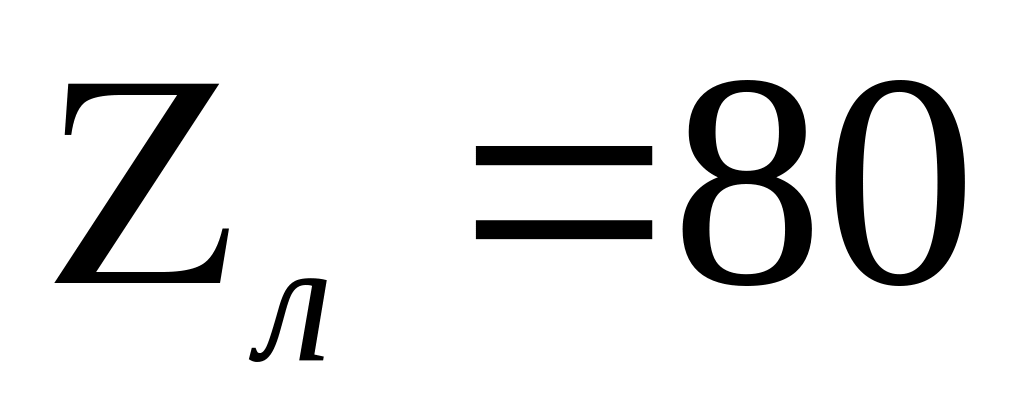

или .

Принимаем и уточняем шаг разбивки лопаток

.

Определяем радиальные зазоры используя уравнение

, .

Определяем осевые зазоры по уравнению

, .

2.5.2. Размеры второй ступени турбины

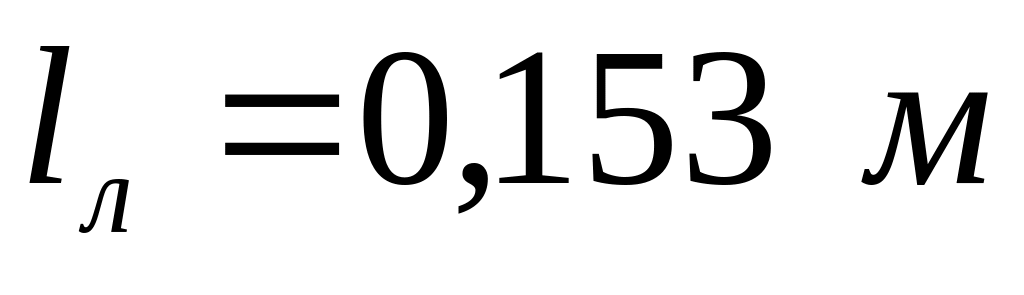

Длины сопловых и рабочих лопаток определены в разделе 2.3 , .

Ширина сопловых лопаток согласно рекомендациям раздела 2.2 .

Шаг разбивки сопл, залитых в диафрагму

Определяем число сопел

.

Принимаем количество сопел равным 48.

Проводим уточнение шага разбивки сопл

.

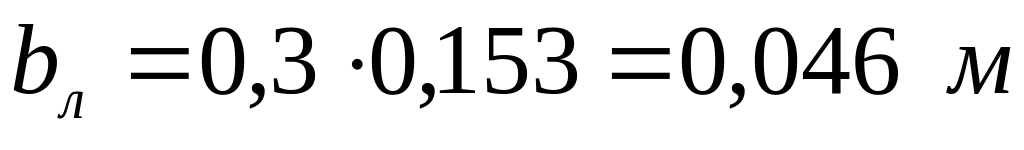

Определяем ширину рабочих лопаток

.

Шаг разбивки рабочих лопаток

.

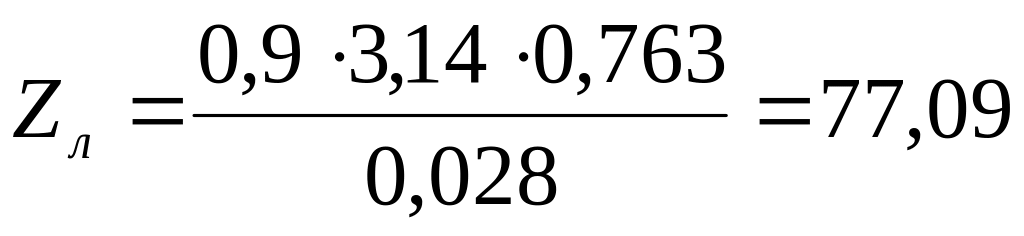

Определяем число рабочих лопаток

. Принимаем .

Уточняем шаг разбивки рабочих лопаток

.

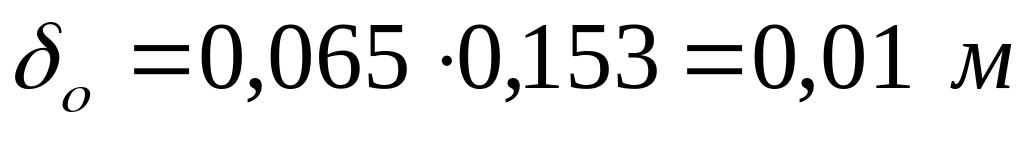

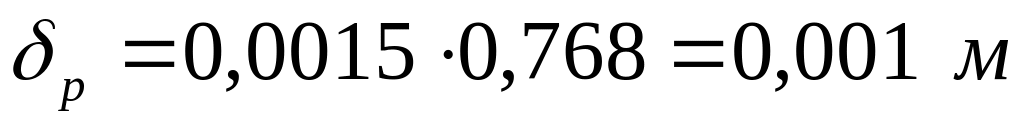

Определяем величины радиальных и осевых зазоров.

,

2.5.3. Размеры третьей ступени турбины

Длины сопловых и рабочих лопаток согласно расчетам раздела 2.4. равны соответственно , .

Ширина сопловых лопаток , шаг разбивки сопл .

Определяем число сопл

Принимаем . Проводим уточнение шага разбивки сопл.

Определяем ширину рабочих лопаток

.

Определяем шаг разбивки рабочих лопаток

.

Определяем число рабочих лопаток

Принимаем . Уточняем шаг разбивки рабочих лопаток

Определяем величины радиальных и осевых зазоров в проточной части турбины , .

На этом расчет пропульсивной турбины в объеме курсовой работы закончен. Результаты расчета элементов проточной части сводятся в итоговую таблицу.

Таблица 3

Результаты расчета размеров элементов проточной части турбины

№	Наименование расчетных показателей, размерность	Обозна чение	Ступени
1	Средний диаметр, м	Dср	0,768	0,763	0,768
2	Длина сопловой лопатки, м	lc	0,145	0,149	0,147
3	Длина рабочей лопатки, м	lл	0,149	0,153	0,151
4	Ширина сопловой лопатки, м	bc	0,045	0,045	0,045
5	Шаг разбивки сопл, м	tc	0,045	0,045	0,045
6	Число сопл	Zc	48	48	48
7	Ширина рабочих лопаток, м	bл	0,045	0,046	0,045
8	Шаг разбивки лопаток, м	tл	0,027	0,028	0,027
9	Число рабочих лопаток	Zл	80	77	80
10	Величина радиальных зазоров, м	δр	0,001	0,001	0,001
11	Величина осевых зазоров, м	δο	0,01	0,01	0,01
