М агапереключатель p-модели для двух хамбакеров

(Внешние катушки хамбов должны иметь противоположную полярность)

Положения:

1. Бриджевый хамбакер

2. Внутренние катушки параллельно

3. Внешние катушки параллельно

4. Внешние катушки последовательно

5. Нэковый хамбакер





Д венадцативыводной пятипозиционный переключатель Yamaha (12) делает возможным самое большое число различных комбинаций. Его коммутация, однако, достаточно сложна. Этот переключатель можно купить у Stewart-MacDonald. Поскольку с ним идет очень подробная инструкция по подключению, я не буду повторять ее в этой книге. Я настоятельно рекомендовал бы Вам это переключатель, если Вы считаете число комбинаций, получаемых обычными переключателями, недостаточным.









П одробная схема распайки для гитар PRS с переключателем Megaswitch P-модели

Темброблок устанавливается на металлической пластине. Я использовал эту схему в последней своей гитаре (см. страницу 86). Конденсатор емкостью 0.001 мкФ и резистор сопротивлением 150к, припаянные к потенциометру громкости, должны сделать регулировку плавной по всему ходу регулятора.

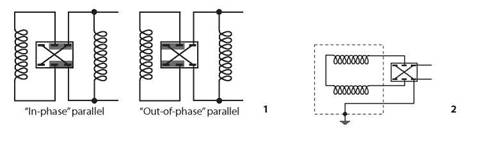

Противофазное соединение датчиков еще одна возможность получения больше вариантов тембра. Эффект от этого получается минимум с двумя датчиками с приблизительно одинаковыми характеристиками. Когда одновременно включаются два или больше датчиков, они обычно соединяются параллельно и синфазно, то есть все датчики реагируют одинаковым образом на вибрацию струн в их магнитных полях, выдавая, например, положительное напряжение когда струны приближаются к датчикам и отрицательное, когда струны отдаляются от них. Когда один или несколько датчиков включены в противофазе, звук получается тонкий и гнусавый, но подходящий для определенных стилей музыки. Это может быть легко достигнуто, изменением подсоединения одного из датчиков. Переключение фазы возможно ON-ON DPDT (1) переключателем или потенциометром со встроенным переключателем DPDT. Последний имеет преимущество, т.к. не требует сверления дополнительного отверстия под выключатель. Если у Вас стоит два или больше хамбакеров, Вы можете присоединить, один из них к выключателю как показано на рисунке 2, чтобы менять только его фазировку (хамбакер должен иметь отдельный заземляющий провод). Два сингла могут быть подсоединены к переключателю фазы таким же образом как и хамбакер.

П отенциометры со встроенным переключателем

Такие потенциометры помогают уменьшить количество элементов управления на электрической гитаре. Нажатие и отжатие (push/pull) движка потенциометра (например громкости) переключает контакты DPDT (двухпозиционный сдвоенный), переключателя. В других версиях переключение осуществляется только нажатием движка (push/push).



















Фазировка при соединении двух катушек

Таблица показывает фазировку типичного параллельного соединения датчиков при разной коммутации их переключателем.

N = Северный полюс, S = Южный полюс, HC = подавление шума



Намотка/Полюсовка	По часовой / S	По часовой / N	Против часовой / S	Против часовой / N
По часовой / S	Синфазно	Противофазно	Противофазно	Синфазно-HC
По часовой / N	Противофазно	Синфазно	Синфазно-HC	Противофазно
Против часовой / S	Противофазно	Синфазно-HC	Синфазно	Противофазно
Против часовой / N	Синфазно-HC	Противофазно	Противофазно	Синфазно
