1. Всі відповіді вірні та доповнюють одна одну.

Вкажіть правильне визначення поняття «імітаційна модель».

1. за допомогою деяких правил імітується роботи моделі;

Вкажіть правильне визначення поняття «Алгоритмічна модель».

1. модель, що описується за допомогою алгоритмів і алфавіту (набір правив і синтезу);

Яка з наведених підпрограм призначена для перевірки коректності проекту з використанням емпіричних правил?

д) Simulator

Яка з наведених підпрограм забезпечує завантаження параметрів проекту, необхідних для функціонального моделювання і часового аналізу?

д) SNF Extractor.

Логічний пристрій, який перетворює код числа, що поступило на вхід, в сигнал на одному з його виходів називається:

б) дешифратор;

Пристрій, у якому сигнали з одного інформаційного входу поступають у потрібній послідовності по кількох виходах у залежності від коду на адресних шинах називається:

г) демультиплексор;

Який пристрій наведено на даному рисунку?

1. Формувач двох імпульсів

Пристрій з двома стійкими станами по виходу, який містять елементарну запам’ятовувальну комірку і схему керування називається:

г) тригер;

Вкажіть правильне визначення поняття «Функціональна модель».

1. модель, яка представляється системою рівнянь, що описують функціонування об'єкту;

Вкажіть правильне визначення поняття «Структурна модель».

1. відображає структуру, елементи і зв'язки між ними;

Вкажіть правильне визначення поняття «Математичне забезпечення САПР».

1. сукупність математичних методів, математичних моделей і алгоритмів проектування, необхідних для виконання проектування, представлених в заданій формі;

Вкажіть правильне визначення поняття «Програмне забезпечення САПР».

1. це сукупність машинних програм, необхідних для виконання автоматизованого проектування, представлених в заданій формі;

Мови опису об’єктів можуть бути:

1. графічні та схематичні.

Що забезпечує інформаційний аспект опису проектованих об’єктів?

б) задання словесних пояснень або числових значень характеристик об’єктів;

Який пристрій наведено на даному рисунку?

1. Елемент затримки

Який пристрій наведено на даному рисунку?

1. D-тригер типу К155ТМ7

Який пристрій наведено на даному рисунку?

1. Поділювач частоти на 2

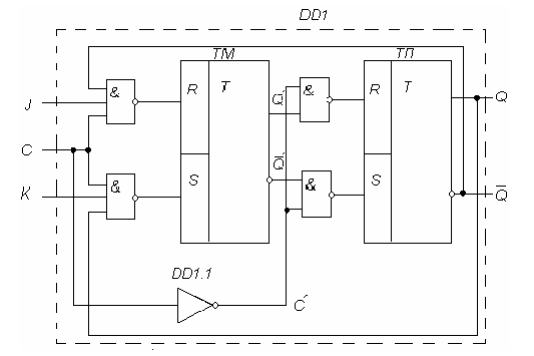

1. Двохступінчастий JK-тригер

Який пристрій наведено на даному рисунку?

1. Поділювач частоти на 10 на JK-тригерах

Який пристрій наведено на даному рисунку?

1. Поділювач частоти на 10 на RS-тригерах

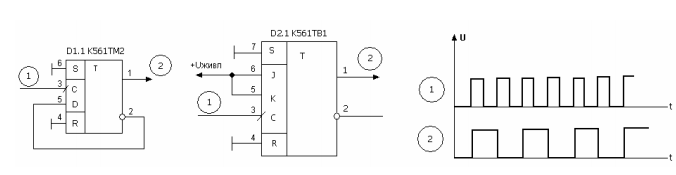

Який пристрій наведено на даному рисунку?

1. Поділювач частоти на 2

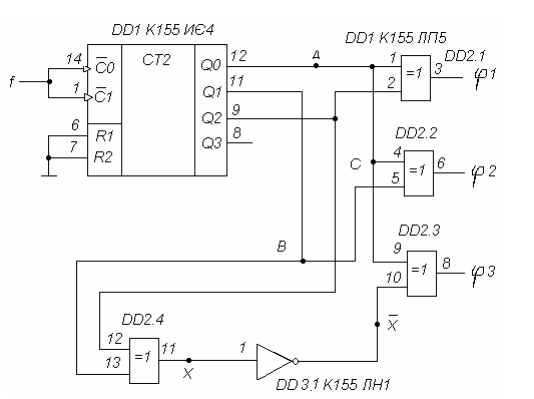

Який пристрій наведено на даному рисунку?

1. Генератор трьохфазної послідовності

Який пристрій наведено на даному рисунку?

1. D-тригер типу К155ТМ2

Який пристрій наведено на даному рисунку?

1. RS-тригер «майстер-помічник»
