Лабораторна робота №3 (со,то, зі)
Дослідження роботи випрямлячів з помноженням напруги.
1. Мета роботи: Дослідити роботу та особливості схем випрямлення з помноженням напруги, вияснити вплив на їх роботу та параметри величини ємності конденсаторів, навантаження.
2. Матеріально-технічне забезпечення та методичне забезпечення:
2.1 Віртуальний лабораторний макет – комп’ютерна програма, що дозволяє дослідити роботу 2-х схем випрямлення з помноженням напруги.
2.2 Література:
Электропитание устройств связи / А.А. Бокуняев, В.М. Бушуев, А.С. Жерненко и др.; под ред. Ю.Д. Козляева. - М. : Радио и связь.- 1998. – 328 с.
Конспект лекцій.
Справочник. Электропитание радиоэлектронной аппаратуры. / Под ред. Найвельта Г.С. - М. : Радио и связь.- 1985.
Китаев В.Е. и др. Электропитание устройств связи. - М. : Радио и связь.- 1988.
Источники вторичного электропитания / С.С. Букреев, В.А. Головацкий, Г.Н. Гулякович и др.; Под ред. Ю.И.Конева.- М. : Радио и связь.- 1983. – 280 с. ил. – (Проектирование РЭА на интегральных микросхемах).
Электропитание устройств связи / О.А. Доморацкий, А.С. Жерненко, А.Д. Кратиров и др.; - М. : Радио и связь.- 1981. – 320 с.
3. Підготовка до роботи
3.1 Вивчити навчальний матеріал, використавши додаток 1 до цієї роботи або конспект лекцій, або вказану літературу.
3.2 Ознайомитись зі змістом роботи за інструкцією до лабораторної роботи.
3.3 Підготувати звіт до роботи використавши бланк звіту, або скласти його використавши розділ інструкції «Зміст звіту».
3.4 Ознайомитись з контрольними питаннями до лабораторної роботи та дати письмові відповіді на ці питання.
4. Порядок виконання лабораторної роботи
Запустити програму відкривши файл програми LabmaketEG.exe (його місце у файловій системі ПК вкаже викладач).

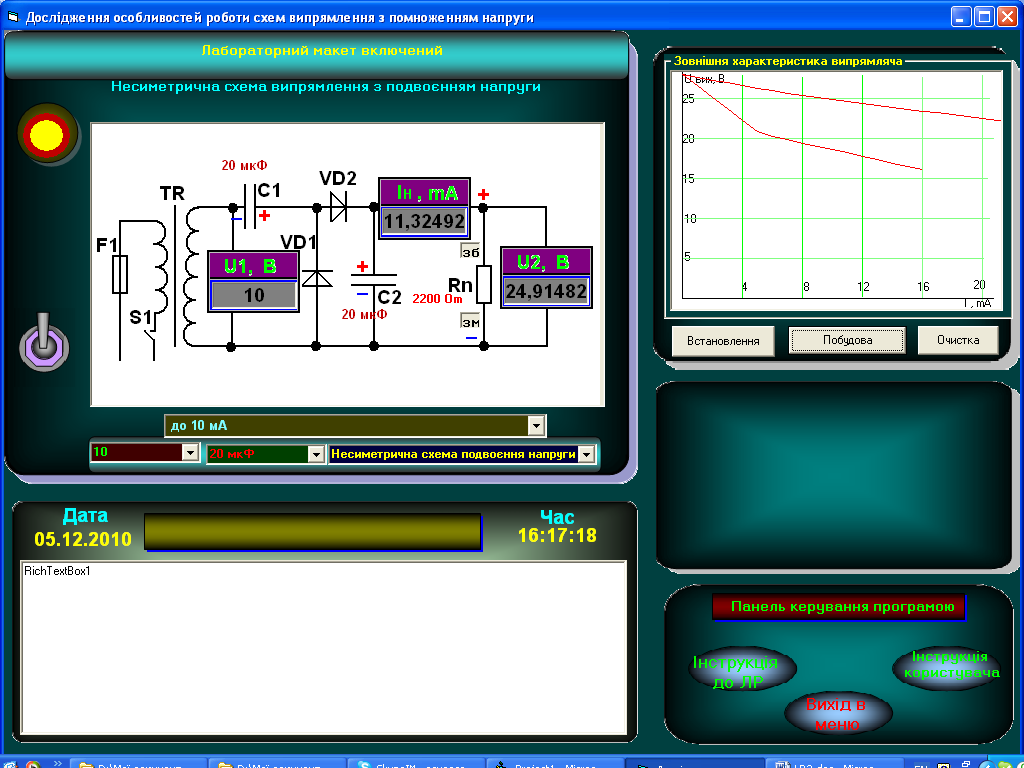

В головному меню програми навести курсор на кнопку з надписом «Лабораторна робота» та натисніть ліву клавішу миші. Після чого виберіть «Далі, інші роботи». Далі виберіть «Випрямлячі з помноженням напруги». Ви ввійдете у вікно віртуального макету для дослідження роботи двох схем випрямлення з помноженням напруги.
В
иберіть
у списках, що розгортаються: вхідну
напругу, схему випрямлення, орієнтовне
значення струму навантаження, будь-яке
значення ємності конденсаторів. Вибір
зробіть для варіанту, вказаного
викладачем чи за номером робочого місця
Таблиця для введення параметрів схем згідно варіанту
№ варіанту |
Вхідна напруга U1, В |
Середній струм навантаження ІН, мА |
Номер схеми |
1 |
10 |
10 |
1 |
2 |
12 |
20 |
2 |
3 |
16 |
30 |
1 |
4 |
20 |
40 |
2 |
5 |
22 |
50 |
1 |
6 |
24 |
10 |
2 |
7 |
30 |
20 |
1 |
8 |
32 |
30 |
2 |
9 |
36 |
40 |
1 |
10 |
40 |
50 |
2 |
4. Після завершення вибору всіх елементів включити лабораторний макет. Ступінчато та поступово змінюючи значення ємності С конденсаторів і для певного значення С змінюючи опір навантаження в межах від мінімального до максимального значення слідкуємо за вихідною напругою U2. Зупиняємось на варіанті вибору С при якому це значення є мінімальним (з ряду наведених значень) і при якому при мінімальному значенні опору навантаження вихідна напруга стає трохи менше (не більше як на 20-30%) ніж подвоєне значення вхідної напруги. Змінюючи опір навантаження від максимального значення (мінімальний струм навантаження) до мінімального значення (максимальний струм навантаження) знімаємо покази приладів та заносимо їх в таблицю 1 (додаток 2)
U1 – діюча напруга на вторинній обмотці трансформатора.
U2 = U0 – середнє значення випрямленої напруги на навантаженні.
ІН = I0 – середнє значення струму на навантаженні.
Збільшить значення ємності вдвічі (до найближчого значення) та зніміть дані для різного навантаження та занести їх в таблицю1 (додаток 2).
За даними таблиці 1 побудувати навантажувальні характеристики Uн = f(ІН) для двох значень ємності конденсатору. Визначте значення U0xx. Це значення (вихідна напруга при відсутності струму навантаження, на холостому ходу) визначається не шляхом вимірювання, а розрахунком: U0XX = U1 * 2 * 1,41. Визначте значення внутрішнього опору для двох значень ємності конденсатору:
Rвн1 = (Uoxx - Uo)/Іо = (при С = мкФ)
Rвн2 = (Uoxx - Uo)/Іо = (при С = мкФ)
Проаналізувавши побудовані навантажувальні (зовнішні) характеристики зробіть висновок 1 в якому дайте відповідь на питання як впливає величина ємності на параметри схеми випрямлення (величину вихідної напруги, внутрішній опір та навантажувальну характеристику) та як впливає струм навантаження на величину вихідної напруги.
На графічній панелі натисніть клавішу «Встановлення» при цьому на осях буде зроблено розстановка значень струму та напруги. Далі натисніть клавішу «Побудова». В системі координат буде зроблений малюнок зовнішньої характеристики для схеми випрямлення з помноженням напруги. Змінить схему випрямлення (з 1 на 2 або з 2 на 1). Натисніть клавішу «Побудова». Замалюйте приблизно хід 2-х характеристик у маленьку систему координат (дивись додаток 3, характеристика 1 ). Порівняйте дві характеристики та зробіть висновок 2, в якому дайте відповідь на питання: які параметри двох схем випрямлення з помноженням напруги кращі (навантажувальні характеристики та ступінь залежності вихідної напруги від струму навантаження, а звідси і внутрішній опір двох схем).
На графічній панелі натисніть клавішу «Очистка». Буде очищене графічне вікно від раніше побудованих графіків. Далі встановіть одне з двох значень ємності конденсаторів. Одне значення повинно бути малим, а друге значним. Натисніть клавішу «Встановлення», далі натисніть клавішу «Побудова». Зминіть значення ємності і знову натисніть клавішу «Побудова». Замалюйте приблизно хід 2-х характеристик у маленьку систему координат (дивись додаток 3, характеристика 2 ). Порівняйте дві характеристики та зробіть висновок 3, в якому дайте відповідь на питання: як впливає величина ємності конденсаторів на навантажувальну характеристику.
Покажіть зроблену роботу, виключить макет, оформіть звіт з роботи та захистить її.
