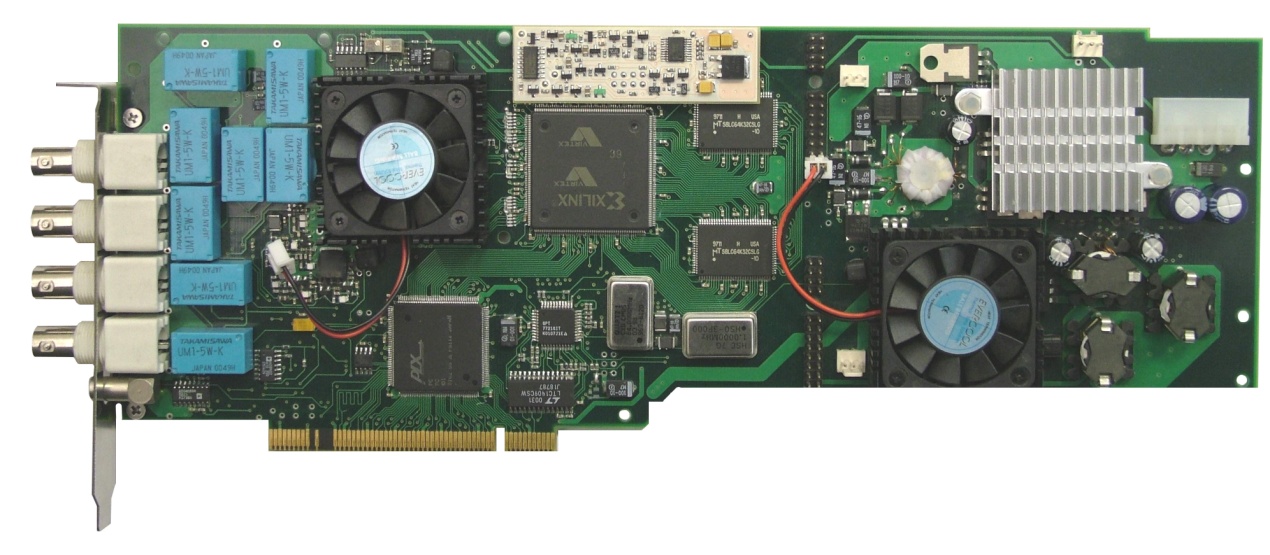

3.4 Характеристики ацп ла-н1 рсi

Аналого-цифровой канал

Количество каналов

2 мультиплексных аналоговых входа

Входной импеданс

канал 0 - 1МОм, 17пФ

канал 1 - 50 Ом

Полоса пропускания (-3 дБ)

канал 0 - 100 МГц

канал 1 - 500 МГц

Входное напряжение

канал 0 - ± 5В; ± 2,5В; ± 1В; ± 0,5В

канал 1 - ± 2В; ± 1В; ± 0,5В; ± 0,25В

АЦП

Тип АЦП

параллельный

Частота дискретизации (МГц)

1000; 500; 250; 125; 62,5; 31,25; 15,625; 7,8125

РДД (Реальный динамический диапазон, частота колибровочного сигнала 100 МГц)

не менее 42 дБ

Разрешение

8 разрядов

Буферная память

до 8 Мб

Синхронизация

Внешняя синхронизация

±1В...±5В; 1 МОм; 100 МГц

Число программируемых уровней

200 по уровню или фронту сигнала

Запуск

по срезу или фронту от внешнего сигнала или от аналогового канала по срезу или по фронту

Общие данные

Интерфейс платы

PCI: Bus-master

Регистры

управления, статуса и контроля

Питание

+12В, +5В

Схема защиты

откл. питания при повышении температуры платы

Габариты

110 х 310 (2 слота)

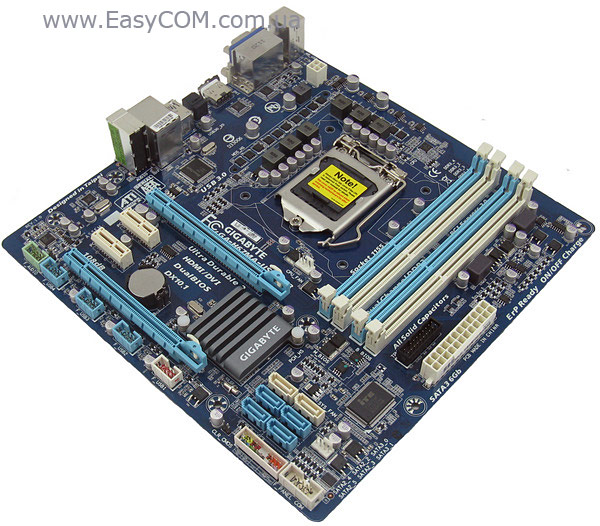

Процессор

Socket

LGA 1155

Поддерживаемые процессоры

Intel Core i7/i5/i3/Pentium/

Celeron

Память

Используемая память

DDR3 1333/1066/800 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти

Интерфейс, разъемы и выходы

Слоты расширения

2 x PCI Express x16 (x16/x4)

2 x PCI

Клавиатура/мышь

PS/2 / USB

Конфигурация

Звуковая подсистема

Кодек Realtek ALC889

High Definition Audio

2/4/5.1/7.1-канальный звук

SPDIF Out

LAN

1 x RTL8111E (10/100/1000 Мбит/с)

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)

2 x USB 3.0/2.0

1 x DVI-D

1 х HDMI

1 x D-Sub

SPDIF выход (оптический)

4 x USB 2.0/1.1

3 x аудио порта (Line-in/ Line-out/ MIC)

1 x RJ45 LAN

Частота шины

5000 МГц

Частота работы процессора

3,3 ГГц или 3,7 ГГц в Turbo Boost

Сокет

Socket LGA1155

Ядро

Sandy Bridge

Кэш L2/L3

256 Кб х4/ 6 Мб

Видеоядро

Intel HD Graphics 3000, в качестве видеопамяти используется буфер из оперативной памяти 1748 Мб.

Система охлаждения

В комплекте

Поддерживаемая память

DDR3 PC3-8500 (DDR3-1066), PC3-10600 (DDR3-1333)

Тактовая частота

1333 МГц

Пропускная способность

10600 Мб/с

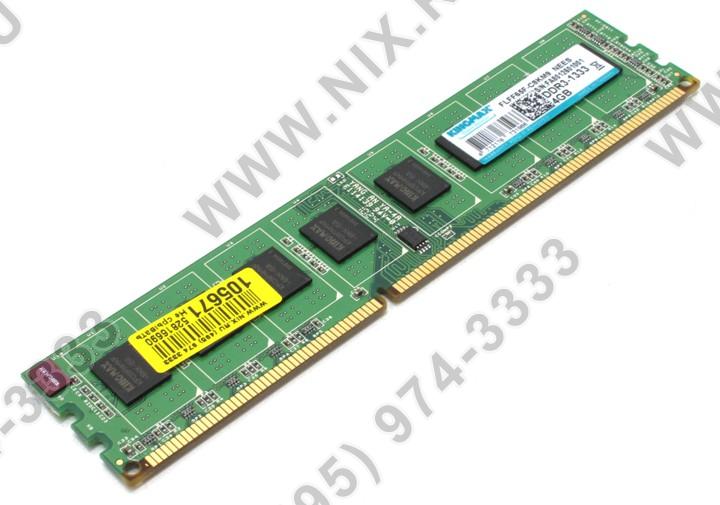

Частота работы, МГц

До 1333

Объем памяти, Гб

4

Тип памяти

DDR3

Пропускная способность, Мб/с

10667

Напряжение питания, В

1,5

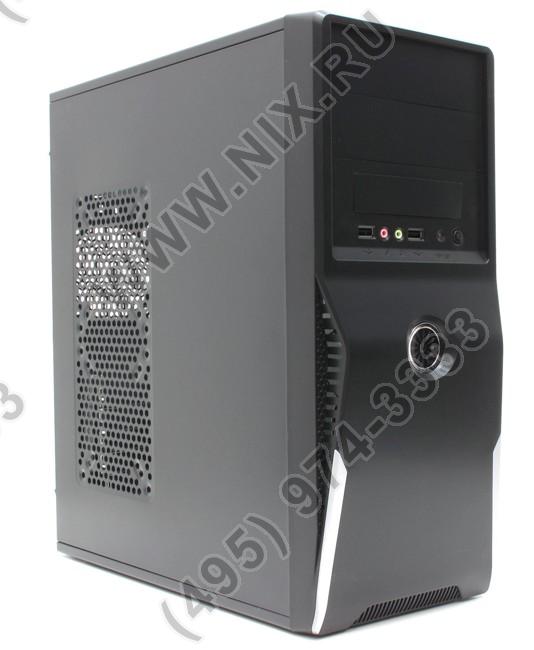

Блок питания

В комплекте

Мощность блока питания

380 Вт

Разъемы на передней панели

2 USB с подключением к внутренним разъемам МП, 2 аудиоразъема miniJack с подключением к внутренним разъемам МП.

Охлаждение (места для вентилятора)

1 вентилятор: 92 x 92 или 80 x 80 мм на передней стенке

1 вентилятор: 92 x 92 или 80 x 80 мм на задней стенке

2 вентилятора: 120 x 120 или 92 x 92 или 80 x 80 мм на боковой стенк

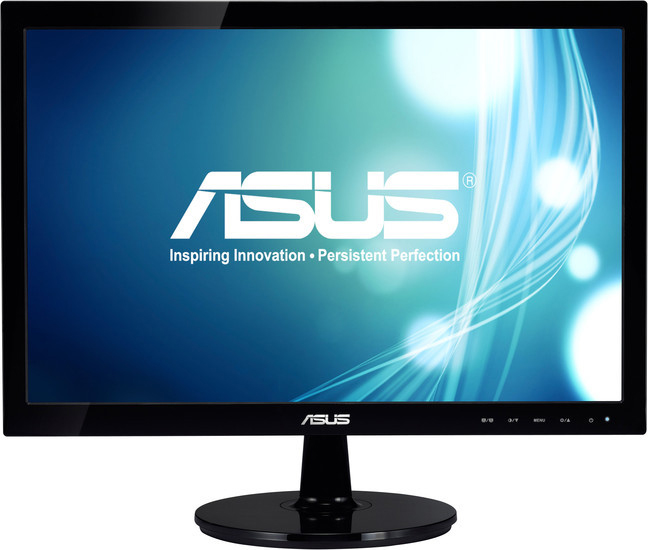

Монитор ASUS VS198D

Диагональ

19’’

Максимальное разрешение

1440х900 (16:10)

Яркость матрицы

250 кд/м²

Время отклика

5 мс

Угол обзора LCD-матрицы

170^о по горизонтали;

160^о по вертикали

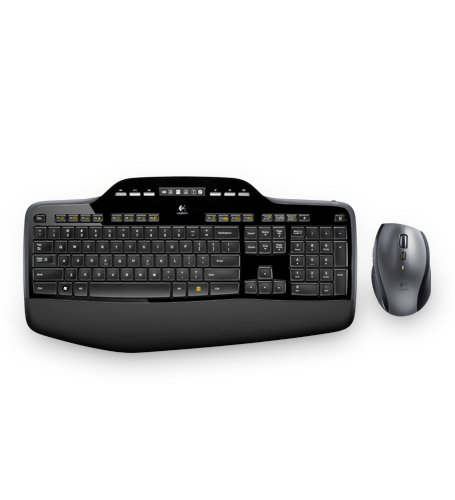

Logitech Wireless Desktop MK710

Комплектация

клавиатура + мышь

Радиус действия беспроводной связи

9 м

Мышь

Тип

оптическая лазерная

Колесо прокрутки

есть

Количество клавиш

6

Клавиатура

Конструкция

классическая

Цифровой блок

есть

Тип

мембранная

Количество клавиш

112

Количество дополнительных клавиш

6
