Инструктивно-методическое указние на подготовку и проведению Лабораторного занятия №3

на тему : исследование зависимости переходного сопротивления контакта от контактного нажатия и материала контакта.

Севастополь 2009

«УТВЕРЖДЕНО»

Заведующий кафедрой

“ Электротехнические системы

электропотребления”

В. Слюсаренко

«______» ____________ 2009 г.

Лабораторное занятие №3

по курсу

« Электрические аппараты» Время 4 часа Место проведения _________________

Тема: исследование зависимости переходного сопротивления контакта от контактного

нажатия и материала контакта.

Цель: Исследовать влияние контактного нажатия

и материала контакта на его переходное сопротивление.

П Л А Н

Лабораторного занятия №3

1. Вводная часть 10 мин.

2. Основная часть: 160 мин.

а) подготовить к работе лабораторную установку; 10 мин.

б) ознакомиться с назначением и техническими

характеристиками лабораторной установки; 20 мин.

в) изучить устройство, принцип работы

лабораторной установки и ее элементов; 20 мин.

г) снять показания амперметра и вольтметра в зависимости от силы нажатия контактов и их материала; 60 мин.

д ) оформить работу; 40 мин.

е) защитить работу. 10 мин.

3. Заключительная часть. 10 мин.

В результате проведения лабораторного занятия студенты должны

ЗНАТЬ:

1. Назначение и технические характеристики лабораторной установки.

2. Устройство и работа составных частей лабораторной установки.

3. Устройство и работу лабораторной установки.

4 Контрольно-измерительные приборы, используемые для снятия ха рактеристик переходного сопротивления контактов.

5. Порядок работы, измерения параметров, регулирование и настройка.

6. Указание мер по электробезопасности.

УМЕТЬ:

1. Получать экспериментальные данные для определения переходного сопротивления контактов.

2. Рассчитать переходное сопротивление контактов.

3. Построить зависимости переходных сопротивлений контактов от силы их нажатия.

Организационно-методическое указание по подготовке к проведению

Лабораторного занятия №3

1. Программа выполнения работы:

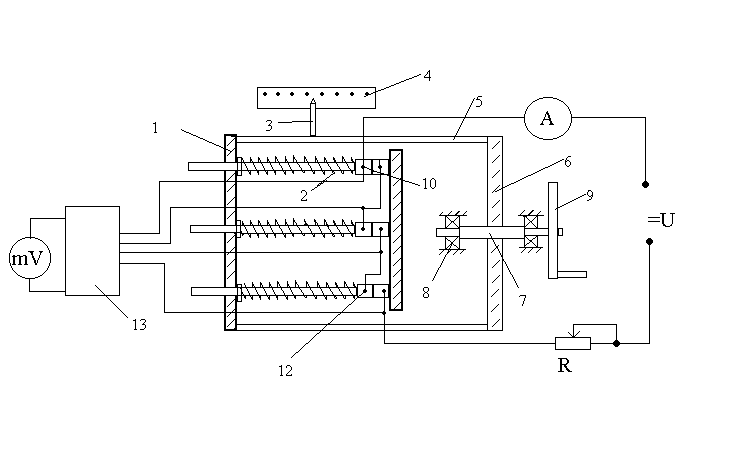

1. Изучить используемую аппаратуру, оборудование, схему и принцип работы установки.

2. Снять экспериментальные данные для определения переходного сопротивления контактов.

3. Рассчитать переходные сопротивления контактов от их силы нажатия и материала.

4. Построить зависимости переходных сопротивлений контактов от силы их нажатия.
