Утверждаю Междисциплинарный экзамен
Председатель ГЭК Специальность 261201.65
_____________________
“_____” ______________ 2008 г.
Комплексное квалификационное задание № 8
1. Дано: Габаритные размеры ящика: 35*50*40 см
Для транспортной тары используется трехслойный гофрокартон с гофром С (h=4,0 мм, t=6,5мм).
Картон для плоских слоев: марки К-0, толщиной 0,20 мм, массой 125 г/м2. Картон для гофрированного слоя: бумага Б-1, толщиной 0,21 мм с массой 100 г/м2.
Найти: Рассчитать сопротивление сжатию транспортной тары
2. Выбрать оптимальный процесс завертывания вафель “Лесные”, машину осуществляющую этот процесс и соответствующий упаковочный материал, используя матрицу решений и соответствующие графики (не менее 3-х) по следующим данным:
С g ц n сумма I
Процесс 1 9 6 0 27 42
Процесс 2 2 3 0 13 18
Процесс 3 6 3 0 21 30
3. Дано:
1. Развертка и размеры коробки:
(Размеры на рисунке даны в мм)
2. Материал для штанцевания:
микрогофро картон толщиной Sm=0,8 мм.
3. Параметры штанцевальной формы:
Фанера толщиной hф = 18 мм
Размеры фанеры: a = 1350 мм, b = 920 мм
Штанцевальная машина: SP130 - CER
Высота высекального ножа Нр = 23,8 мм
Толщина высекального ножа SH = 1,05 мм
Вес 100 погонных метров высек.ножа – 20 кг.
Биговальные ножи с утолщенной формующей головкой.
Толщина ножки биговального ножа Sб = 1,05 мм, головки – 1,50 мм.
Высота ножа Нб = 23,0 мм, ножки Fh = 18,5 мм.
Вес 100 погонных метров – 19,3 кг.
Пружиняще-эжекторный материал марки F10.25
Δh=1.2 мм – величина, на которую резина выступает за нож
Высота резины h0 = Hp – hф + Δh = 23.8 – 18 + 1.2 = 7 мм
Ширина резины B = 10 мм.
Расстояние от ножа до резины n = 1мм (так как Xб=0.6 мм – боковое расширение резины)
Найти: Рассчитать необходимое усилие для штанцевания от ПЭМ.
4. Рассчитать длительность процесса печатания и расход запечатываемого материала при изготовлении офсетным способом печати упаковки для чая со следующими параметрами:
красочность 6 красок /4 триадных + 2 смесевая/
формат заготовки 24х43 см
тираж 600 тыс. экз.
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПЕЧАТИ
Утверждаю Междисциплинарный экзамен
Председатель ГЭК Специальность 261201.65
_____________________
“_____” ______________ 2008 г.
Комплексное квалификационное задание № 9
1. Дано: Габаритные размеры коробки: 81,4*164,2*25,1 см
Для транспортной тары используется трехслойный гофрокартон с гофром С (h=4,0 мм, t=6,5мм).
Картон для плоских слоев: марки К-2, толщиной 0,5 мм, массой 300 г/м2. Картон для гофрированного слоя: бумага Б-2, толщиной 0,25 мм с массой 125 г/м2.
Найти: Рассчитать сопротивление сжатию транспортной тары
2. Построить номограмму целостности системы. Показать на ней возможные пути совершенствования процесса, состоящего из 5-и подсистем с иллюстрацией графа системы, ее энтропии Hi, стабильности функционирования подсистем hi и цельности всей системы .
№ п/с |
Р1 (1.1) |
Р1 (1.2 ) |
Р1 (2.1) |
Р1 (2.2) |
Р1 (3.1) |
Вероятность попадания показателя качества в интервал распределения |
0.97 |
0.98 |
0.99 |
0.95 |
0.94 |
3. Дано:

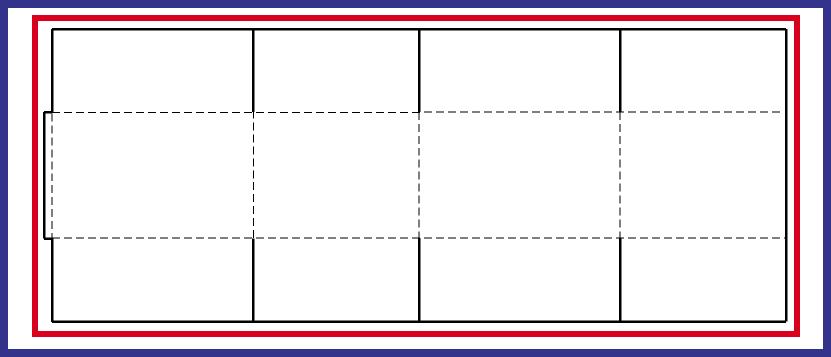

1. Развертка и размеры коробки:
Складной четырехклапный ящик с равновеликими клапанами(0201).
А = 400 мм
В = 330 мм
Н = 250 мм
ширина клеевого клапана – 20 мм
2. Материал для штанцевания:
картон толщиной Sm=2 мм.
3. Параметры штанцевальной формы:
Фанера толщиной hф = 15.9 мм
Размеры фанеры: 1541х627 мм.
Размер листа 1501х602 мм
Штанцевальная машина: SPO 160-VISION Autoplaten фирмы ВОВST
Высота высекального ножа Нр = 25.4 мм
Толщина высекального ножа SH = 1,42 мм
Вес 100 погонных метров высек.ножа – 26 кг.
Биговальные ножи с утолщенной формующей головкой.
Толщина ножки биговального ножа Sб = 1,05 мм, головки – 1,50 мм.
Высота ножа Нб = 23,6 мм, ножки Fh = 18,5 мм.
Вес 100 погонных метров – 19,3 кг.
Пружиняще-эжекторный материал марки NR
Δh=1.2 мм – величина, на которую резина выступает за нож
Высота резины h0 = Hp – hф + Δh = 25.4 – 15,9 + 1.2 = 10,7 мм
Ширина резины B = 10 мм.
Расстояние от ножа до резины n = 1мм (так как Xб=0.6 мм – боковое расширение резины)
Найти: Рассчитать необходимое усилие для штанцевания от рабочего инструмента.
4. Рассчитать длительность процесса печатания и расход запечатываемого материала при изготовлении офсетным способом печати коробки для DVD дисков со следующими параметрами:
красочность 6 красок /4 триадных + 2 смесевая/
формат заготовки 32х41,5 см
тираж 200 тыс. экз.
