С g ц n сумма I
Процесс 1 10 5 0 28 43
Процесс 2 3 2 0 13 18
Процесс 3 7 2 0 21 30
3. Дано:
1. Развертка и размеры коробки В 4950.
(Размеры на рисунке даны в мм)
2. Материал для штанцевания:
микрогофро картон толщиной Sm=0,8 мм.
3. Параметры штанцевальной формы:
Фанера толщиной hф = 18 мм
Размеры фанеры: a = 934 мм, b = 910 мм.
Штанцевальная машина: SP130 - CER
Высота высекального ножа Нр = 23,8 мм
Толщина высекального ножа SH = 1,05 мм
Вес 100 погонных метров высек.ножа – 20 кг.
Биговальные ножи с утолщенной формующей головкой.
Толщина ножки биговального ножа Sб = 1,05 мм, головки – 1,50 мм.
Высота ножа Нб = 23,0 мм, ножки Fh = 18,5 мм.
Вес 100 погонных метров – 19,3 кг.
Пружиняще-эжекторный материал марки F10.25
Δh=1.2 мм – величина, на которую резина выступает за нож
Высота резины h0 = Hp – hф + Δh = 23.8 – 18 + 1.2 = 7 мм
Ширина резины B = 10 мм.
Расстояние от ножа до резины n = 1мм (так как Xб=0.6 мм – боковое расширение резины)
Найти: Рассчитать необходимое усилие для штанцевания от ПЭМ.
4. Рассчитать длительность процесса печатания и расход запечатываемого материала при изготовлении офсетным способом печати коробки для кукурузных хлопьев со следующими параметрами:
красочность 5 красок /4 триадных + 1 смесевая/
формат заготовки 29х51 см
тираж 500 тыс. экз.
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПЕЧАТИ
Утверждаю Междисциплинарный экзамен
Председатель ГЭК Специальность 261201.65
_____________________
“_____” ______________ 2008 г.
Комплексное квалификационное задание № 7
1. Дано: Толщина картона S=1 мм
H=50 мм
L= 50 мм
В= 25 мм
Найти: Рассчитать технологические припуски на фальцовку для данной коробки.
Р ис.1 Развертка коробки
Р ис.2 Коробка в разрезе в собранном состоянии
2. Построить номограмму целостности системы. Показать на ней возможные пути совершенствования процесса, состоящего из 5-и подсистем с иллюстрацией графа системы, ее энтропии Hi, стабильности функционирования подсистем hi и цельности всей системы .
№ п/с |
Р1 (1.1) |
Р1 (1.2 ) |
Р1 (2.1) |
Р1 (2.2) |
Р1 (3.1) |
Вероятность попадания показателя качества в интервал распределения |
0.99 |
0.98 |
0.97 |
0.95 |
0.96 |
3. Дано:

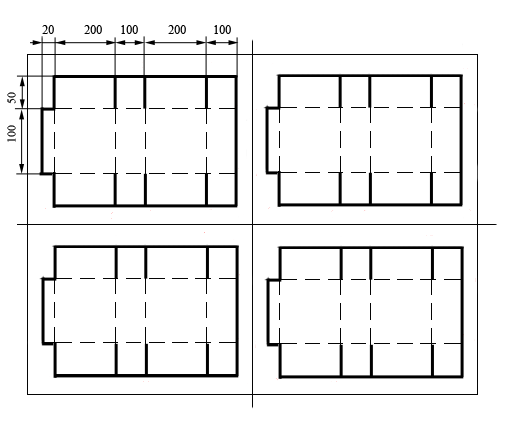

1. Развертка и размеры коробки:
(Размеры на рисунке даны в мм)
2. Материал для штанцевания:
микрогофро картон толщиной Sm=0,8 мм.
3. Параметры штанцевальной формы:
Фанера толщиной hф = 18 мм
Размеры фанеры: a = 1350 мм, b = 920 мм
Штанцевальная машина: SP130 - CER
Высота высекального ножа Нр = 23,8 мм
Толщина высекального ножа SH = 1,05 мм
Вес 100 погонных метров высек.ножа – 20 кг.
Биговальные ножи с утолщенной формующей головкой.
Толщина ножки биговального ножа Sб = 1,05 мм, головки – 1,50 мм.
Высота ножа Нб = 23,0 мм, ножки Fh = 18,5 мм.
Вес 100 погонных метров – 19,3 кг.
Пружиняще-эжекторный материал марки F10.25
Δh=1.2 мм – величина, на которую резина выступает за нож
Высота резины h0 = Hp – hф + Δh = 23.8 – 18 + 1.2 = 7 мм
Ширина резины B = 10 мм.
Расстояние от ножа до резины n = 1мм (так как Xб=0.6 мм – боковое расширение резины)
Найти: Рассчитать необходимое усилие для штанцевания от рабочего инструмента.
4. Рассчитать длительность процесса печатания и расход запечатываемого материала при изготовлении офсетным способом печати упаковки для чайных пакетиков со следующими параметрами:
красочность 5 красок /4 триадных + 1 смесевая/
формат заготовки 28х46 см
тираж 1000 тыс. экз.
