Методичні поради: основні положення
Трифазне коло є сукупністю трьох однофазних кіл, у яких діють синусоїдні ЕРС однакової частоти, але зсунуті між собою за фазою на незмінний у часі кут, і одержувані від одного трифазного генератора. Трифазний генератор створює в трифазному колі три ЕРС, які називають трифазною системою ЕРС. Окремі електричні кола трифазного кола називають фазами і позначають латинськими літерами А, В, С. Якщо фази трифазного кола електрично з’єднані, то таке трифазне коло називають зв’язаним, інакше – незв’язаним. Оскільки незв’язані трифазні кола не мають ніяких переваг над однофазними колами, то в електроенергетиці та промисловості переважно використовуються зв’язані трифазні кола. Надалі ми роглядаємо лише зв’язані трифазні кола. У кожній фазі трифазного кола розрізняють фазу генератора (джерела) і фазу споживача (навантаження). Струми у фазах трифазного кола називають фазними струмами, а напруги на фазах – фазними напругами. Провідники, що з’єднують трифазне джерело з навантаженням, називають лінійними. Відповідно струми у цих провідниках називають лінійними, а напруги між лінійними провідниками – лінійними напругами. Фази як трифазного джерела, так і споживача можна з’єднувати зіркою або трикутником. Способи з’єднання фаз трифазного джерела і споживачів не залежать один від одного і можуть бути різними в одному і тому самому трифазному колі.
Трифазне коло називається
симетричним, якщо в ньому діє симетрична
система ЕРС і споживач є також симетричним.
Трифазна система ЕРС є симетричною,
якщо амплітуди (діючі значення) усіх
ЕРС однакові і синусоїдні ЕРС зсунуті
за фазою між собою на однакові кути
.
Порядок фаз, у якому їхні ЕРС досягають
додатних амплітудних значень, називається
порядком чергування фаз. Якщо у цій
послідовності букви, що позначають
фази, розміщені за алфавітом, то такий
порядок чергування фаз називається
прямим (наприклад, АВС), а інакше, якщо
цей порядок порушений (наприклад,
ВАС) – зворотним. Від порядку чергування
фаз залежить, наприклад, напрям обертання
трифазних машин. Надалі розглядатимемо
трифазні кола з прямим порядком
чергування фаз. У цьому разі ЕРС фази В
відстає за фазою від ЕРС фази А, а ЕРС
фази С відстає за фазою від ЕРС фази В.
Якщо прийняти початкову фазу ЕРС фази А нульовою, то миттєві значення симетричної трифазної системи ЕРС при прямому порядку чергування фаз записують у вигляді
;
;
,
(32)
а їх коплекси діючих значень у вигляді
;
;
, (33)
де
– діюче значення фазної ЕРС.
Умовою симетричності споживача є однаковість комплексних опорів усіх фаз.
У симетричному трифазному колі відповідні системи струмів чи напруг також будуть симетричними, тобто відповідні струми чи напруги мають однакове діюче значення і утворюють систему з даним порядком чергування фаз. Це означає, що у разі симетричного трифазного кола достатньо розрахувати струми і напруги лише однієї фази (наприклад, фази А). Аналогічні величини у фазі В лише зсунуті за фазою на кут -120º, а у фазі С – на кут 120º по відношенню до фази А.
При з’єднанні зіркою кінці фаз джерела чи споживача об’єднуються в один вузол, який називається нейтральною точкою або нульовою точкою. Якщо трифазне джерело і споживач з’єднані зіркою (з’єднання “зірка-зірка”), то їх нульові точки можна з’єднати провідником, який називають нейтральним або нульовим провідником. Трифазне коло, з’єднане зіркою без нульового проводу, називають трипровідним, а з ним – чотирипровідним. Схеми трифазних кіл при з’єднанні “зірка-зірка” без нульового і з нульовим проводом зображені відповідно на рис. 11, а і 11, б.

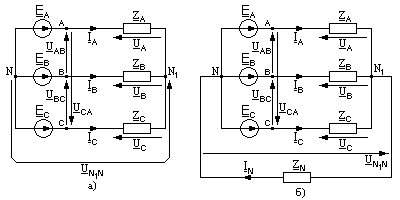

Рис. 11. Схеми трифазних кіл при з’єднанні “зірка-зірка” без нульового і з нульовим проводом
На рис. 11 ЕА,
ЕВ,
ЕС
– фазні ЕРС генератора, UА,
UВ,
UС
– фазні напруги споживача, UАВ,
UВС,
UСА
– лінійні напруги генератора і споживача
одночасно, IN
– струм нейтрального проводу, а
– напруга між нейтральними (нульовими)
точками генератора і споживача. При
з’єднанні зіркою фазні струми дорівнюють
лінійним. Тому струми ІА,
ІВ,
ІС
– є одночасно і фазними і лінійними.
Лінійні напруги визначаються за другим
законом Кірхгофа як різниці відповідних
фазних напруг
UАВ=UА-UВ; UВС=UВ-UС; UСА=UС-UА. (34)
Струм у нульовому проводі можна визначити за законом Ома, якщо ZN>0, або за першим законом Кірхгофа
IN=
=ІА+ІВ+ІС.
(35)
У загальному випадку трифазне коло, з’єднане за схемою “зірка-зірка”, розраховується методом вузлових напруг. Вузловою напругою є напруга , яка визначається за формулою
, (36)
де
– комплексні провідності.
Напруги і струми у колі (лінійні і фазові) визначають за формулами
;
;
(37)
;
;
;
(38)
.
У симетричному трифазному
колі при з’єднанні за схемою “зірка-зірка”
напруга
дорівнює нулю, а це означає, що і струм
нульового проводу IN
дорівнює нулю. З цього
випливає, що в симетричному трифазному
колі нульовий провід не потрібний. Діючі
значення лінійних і фазних напруг у
симетричному трифазному колі при
з’єднанні зіркою, а також діючі значення
лінійних і фазних струмів зв’язані
такими співвідношеннями:
; (39)
. (40)
У комплексній формі вираз (39) має вигляд
. (41)
На рис. 12 зображена схема трифазного кола у разі з’єднання генератора і споживача трикутником.
На рис. 12 ЕАВ, ЕВС, ЕСА – фазні ЕРС генератора, Іab, Іbc, Іca – фазні струми споживача, ІА, ІВ, ІС – лінійні струми генератора і споживача одночасно. У разі з’єднання трикутником фазні напруги дорівнюють лінійним. Тому напруги Uab, Ubc, Uca є одночасно і фазними і лінійними. Лінійні струми визначаються за першим законом Кірхгофа як різниці відповідних фазних струмів
IА=Iab-Ica; IB=Ibc-Iab; IC=Ica-Ibc. (42)

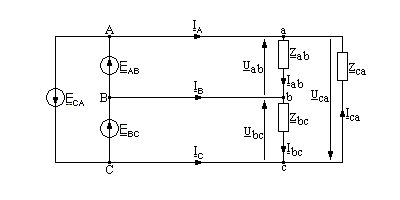

Рис. 12. Схема трифазного кола у разі з’єднання “трикутник-трикутник”
У загальному випадку у разі з’єднання трифазного кола трикутником фазні струми визначаються за формулами
,
(43)
а лінійні струми за формулами (42).
Діючі значення лінійних і фазних струмів у симетричному трифазному колі у разі з’єднання трикутником, а також діючі значення лінійних і фазних напруг зв’язані такими співвідношеннями:
; (44)
. (45)
У комплексній формі вираз (44) має вигляд
. (46)
Активна чи реактивна потужність трифазного кола дорівнює сумі активних чи реактивних потужностей відповідно окремих фаз, тобто
;
(47)
;
(48)
Повна потужність трифазного кола дорівнює
. (49)
У симетричному трифазному колі потужності всіх фаз однакові і формули (47)–(49) приймають вигляд
; (50)
; (51)
. (52)
