Печатается по решению
Редакционно-издательского совета университета
Элементы систем автоматики. Метод. указания к лабораторным работам для студентов специальности 140604 / Сост. Б.С. Заварыкин; Гос. образоват. учреждение «ГУЦМ и З».- Красноярск,2006.- с.
Сформулированы цели, приведены типовые узлы и блоки управления, их схемы и описание, вопросы для самопроверки.
©Государственное образовательное учреждение
высшего профессионального образования
«Красноярский государственный университет
цветных металлов и золота», 2006
Введение
Современные высокие требования к производительности различных механизмов и качеству изготовляемых изделий могут быть обеспечены только на основе автоматизации промышленных электроприводов. Успех автоматизации зависит в значительной мере от технических средств ее реализации, т.е. от индивидуальных свойств всех отдельных устройств или элементов, совокупность которых образует промышленную электромеханическую систему – автоматизированный электропривод.
Специалист в области автоматизированного электропривода не только должен иметь глубокие знания в области теории, уметь проводить анализ и синтез систем управления, но и быть хорошо знакомым с элементами, устройствами и схемами, на базе которых и строятся электромеханические системы.
Базовый курс «Элементы систем автоматики» для студентов специальности 140604 «Электропривод и автоматика промышленных установок и технологических комплексов» включает весь объем знаний по элементной базе автоматизированного электропривода.
Изучение данного курса основывается на знании определенных областей математики, физики, теоретических основ электротехники, электрических машин, теории автоматического управления, микропроцессорной и преобразовательной техники и электроники.
Лабораторный практикум, предусмотренный учебной программой, должен обеспечивать закрепление теоретических знаний и применение их, при изучении существующих узлов, блоков и схем автоматизированного электропривода.
В описании каждой лабораторной работы сформулированы ее цели, приводятся схемы и описание их работы, а также контрольные вопросы для подготовки к защите лабораторной работы. Лабораторная работа №1
Сельсинный командоаппарат.
Сельсинное измерительное
устройство
Цель работы. Изучение типовых элементов автоматизированного электропривода.
Сельсинный командоаппарат
Сельсинный командоаппарат предназначен для бесконтактного ввода сигнала задания в схемы управления электроприводом. В качестве задающего элемента в нем применяется сельсин.

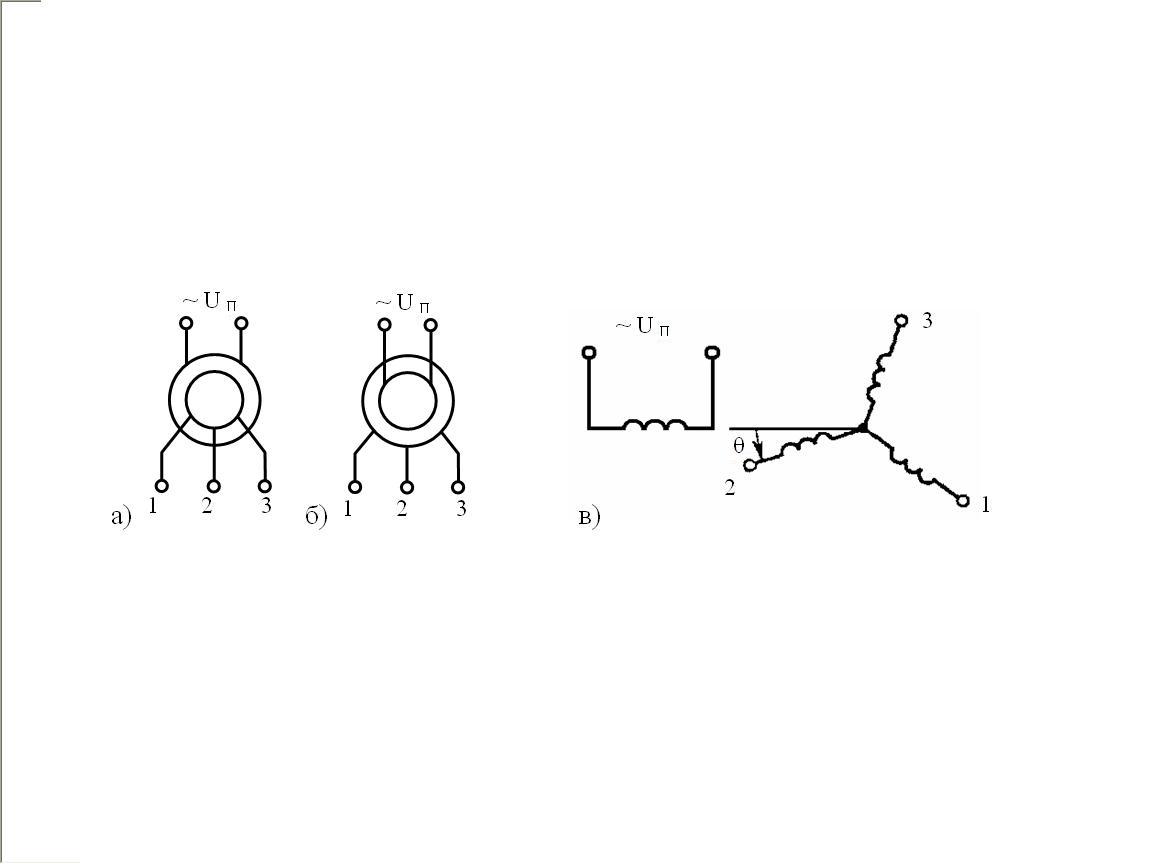

Сельсин представляет собой электрическую машину переменного тока, имеющую две обмотки: однофазную – обмотку возбуждения (рис. 1,а); трехфазную (рис. 1,б), соединенную звездой, – обмотку синхронизации. Одна из обмоток размещена на роторе, другая – на статоре.
Рис. 1 Сельсин.
Переменное питающее напряжение uп подается на обмотку возбуждения, током которой создается пульсирующее магнитное поле, которое, пронизывая фазные обмотки 1–3 (рис. 1,в), наводит в них в зависимости от их расположения относительно обмотки возбуждения синфазные или противофазные с uп ЭДС:
;
;
,
где Em – максимальная амплитуда ЭДС, имеющая место при совпадении осей обмотки возбуждения и обмотки фазы; θ – угол между осями обмотки возбуждения и обмотки фазы 2; ωп – угловая частота изменения питающего напряжения uп; Е1 – Е3 – амплитуды ЭДС фаз 1 – 3, зависимости которых от угла θ даны на рис. 2. Входной величиной для сельсина является угол θ, а выходной разность - ЭДС фаз 1 и 3
где E1,3 – амплитуда линейной ЭДС e1,3, зависимость которой от θ дана на рис. 2. Из кривой E1,3 (θ) (рис. 2) видно, что амплитуда выходного напряжения сельсина изменяется от нуля до наибольшего значения при изменении угла поворота ротора до ± π/2. Для уменьшения нелинейности зависимости обмотки сельсина.E1,3 (θ) в сельсинных командоаппаратах угол поворота ротора сельсина ограничен пределами ± π/3. В схемах управления электроприводами выходное напряжение сельсинного командоаппарата BS подается на вход выпрямителя UZ или фазочувствительного выпрямителя UB.
Рис. 2. Зависимости фазных и линейной E1,3 ЭДС
от угла поворота первичной обмотки сельсина.
