5.3.2.7. Проверка напряжений под подошвой условного фундамента

Расчет свайного фундамента и его основания по деформациям производится как для условного фундамента на естественном основании.

Размеры условного фундамента (рис. 5.10) определяются следующим образом: нижней границей фундамента является плоскость, проходящая через нижние концы свай, верхней – поверхность планировки грунта, боковые грани отстают от наружных граней крайних рядов вертикальных свай на расстоянии ltg(_II,mt /4), где l – глубина погружения свай в грунт, считая от подошвы ростверка; _II,mt – осредненное по формуле (5.16) расчетное значение углов внутреннего трения слоев грунта, залегающих в пределах l.

В собственный вес условного фундамента включается вес свай, ростверка и грунта в объеме условного фундамента.

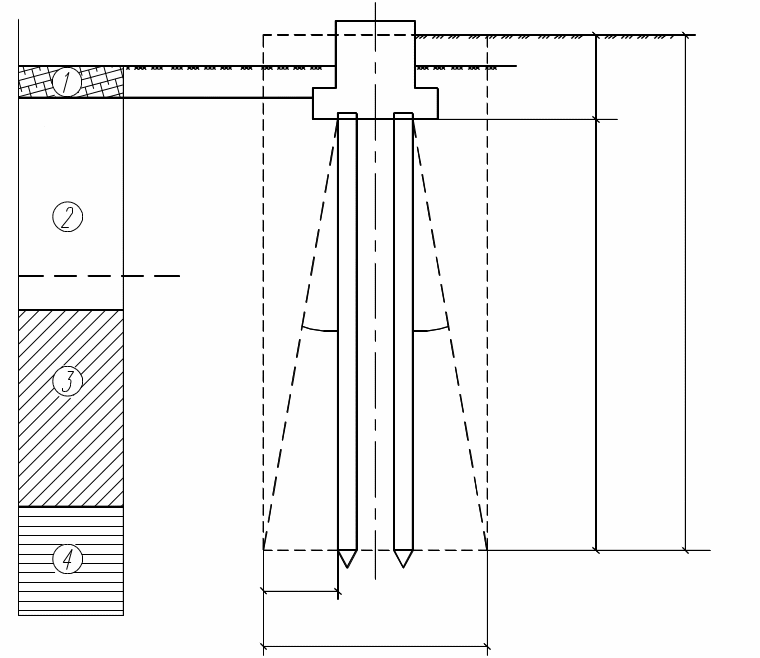

Рис. 5.10. Расчетная схема к определению размеров условного фундамента.

Среднее давление по подошве условного фундамента определяется по формуле

, (5.45)

где F_v,св – нагрузка от веса свай; F_v,гp – нагрузка от веса грунта в условном фундаменте; b_усл и l_усл – размеры подошвы условного фундамента.

Максимальное давление под подошвой условного фундамента определяется по формуле (5.14). Расчетное сопротивление основания условного фундамента определяется по формуле (5.15) с подстановкой в нее размеров условного фундамента.

Среднее и максимальное давления на грунт под подошвой условного фундамента должны удовлетворять условию (5.12).

5.3.2.8. Расчет осадки свайного фундамента.

Расчет осадок свайного фундамента выполняют как для условного фундамента в соответствии с требованиями [7, 8]. Метод расчета осадок зависит от конструктивного решения фундамента. Расчет полного значения осадки условного фундамента производят методом послойного суммирования по методике изложенной в п. 5.3.1.3. Расчетная схема для определения осадки свайного фундамента приведена на рис. 5.11.

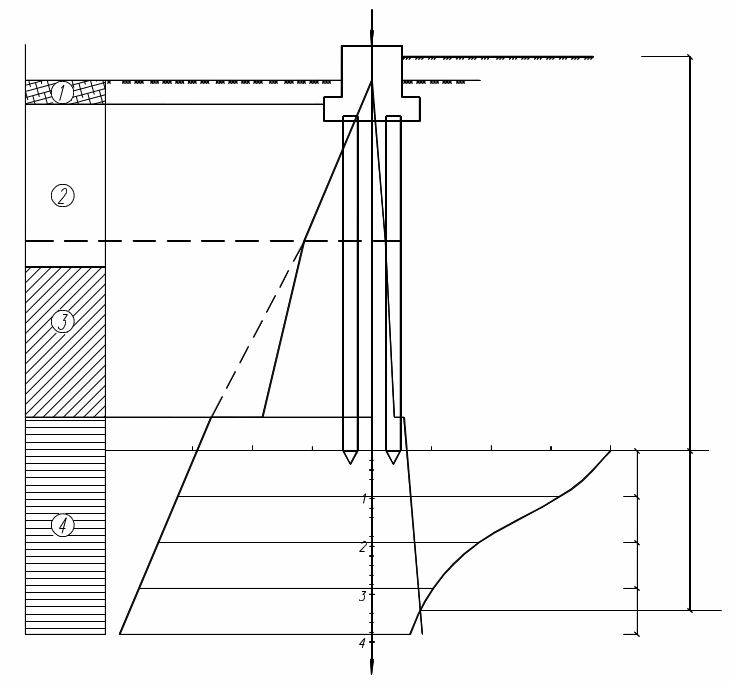

Рис. 5.11. Расчетная схема к расчету осадки свайного фундамента.

Найденные значения абсолютной осадки и относительной осадки соседних свайных фундаментов не должны превышать допустимых значений.

Литература

1. ГОСТ 25100-82. Грунты. Классификация. – М.: Транспорт, 1982.

2. ГОСТ 24476-80. Фундаменты железобетонные сборные под колонны каркаса межвидового применения для многоэтажных зданий. Технические условия. – М.: ЦИТП, 1989.

3. ГОСТ 28737-90. Балки фундаментные железобетонные для стен зданий промышленных и сельскохозяйственных предприятий. Технические условия. – М.: Издательство стандартов, 1991.

4. ГОСТ 13580-85. Плиты железобетонные ленточных фундаментов. Технические условия. – М.: Издательство стандартов, 1994.

5. ГОСТ 13579-78. Блоки бетонные для стен подвалов. Технические условия. – М.: Издательство стандартов, 1994.

6. ГОСТ 19804-91 Сваи железобетонные. Технические условия.

7. СНиП 2.02.01-83*. Основания зданий и сооружений. – М.: Стройиздат, 1995. – 49 с.

8. СНиП 2.02.03-85. Свайные фундаменты. – М.: Стройиздат, 1986 – 45 с.

9. СНиП 2.03.01-84*. Бетонные и железобетонные конструкции / Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1989. – 88 с.

10. Пособие по проектированию оснований зданий и сооружений (к СНиП 2.02.01-83). – М.: Стройиздат, 1986. – 415 с.

11. Веселов В.А. Проектирование оснований и фундаментов. – М.: Стройиздат,1990. – 303 с.

12. Основания и фундаменты: Справочник / Г.И. Швецов, И.В. Носков, А.Д. Слободян, Г.С. Госькова; Под ред. Г.И. Швецова. – М.: Высш. шк., 1991. – 383 с.

13. Основания, фундаменты и подземные сооружения / М.И. Горбунов-Посадов, В.А. Ильичев, В.И. Крутов и др. / Под общ. ред. Е.А. Сорочана и Ю.Г. Трофименкова. – М.: Стройиздат, 1985. – 480 с. – (Справочник проектировщика).

14. Далматов Б.И. Механика грунтов, основания и фундаменты. – Л.: Стройиздат, 1988. – 417 с.

15. Зоценко М.Л., Коваленко В.І., Хілобок В.Г., Яковлев А.В. Інженерна геологія, механіка грунтів, основи і фундаменти. – К.: Вища школа, 1992. – 400 с.

16. Цытович Н.А. Механика грунтов (краткий курс). – М.: Высш. школа, 1983. – 288 с.

17. Шутенко Л.Н., Гильман А.Д., Лупан Ю.Т. Основания и фундаменты: курсовое и дипломное проектирование. – К.: Вища школа, 1989. – 238 с.
